Кабель с клеммой заземления – обязательная оснастка при работе со сварочным аппаратом. Её крепят на свариваемой детали для подведения к ней тока, необходимого для короткого замыкания при получении сварочной дуги и образования сварного шва.

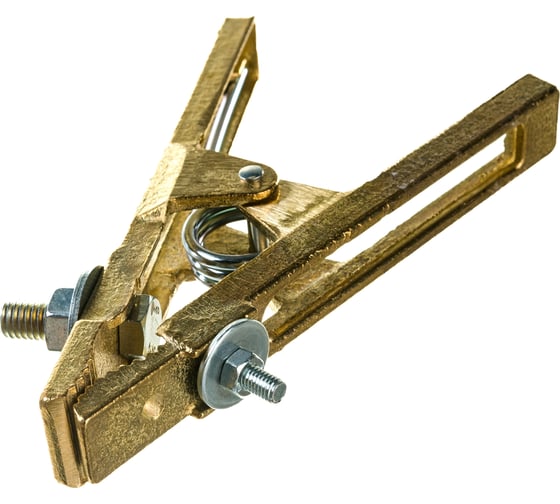

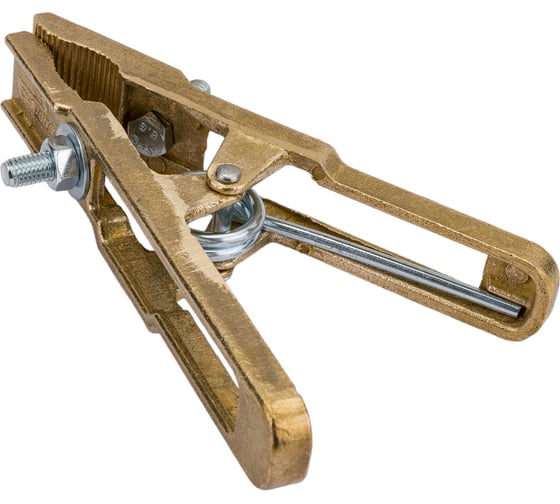

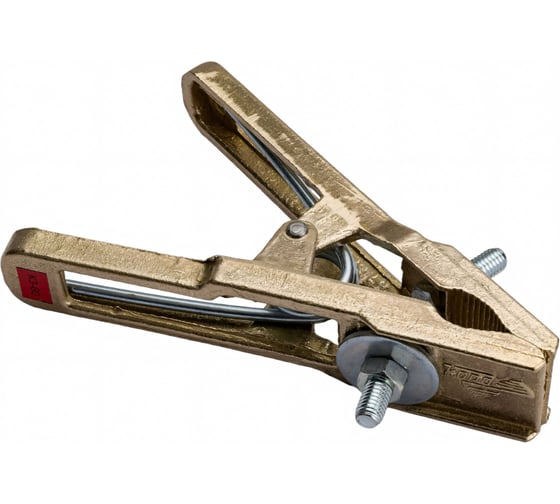

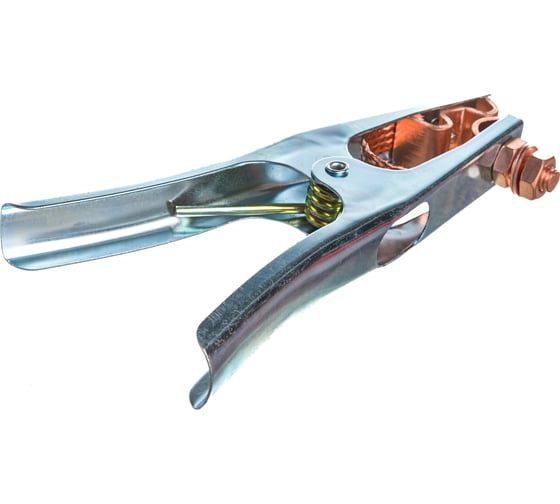

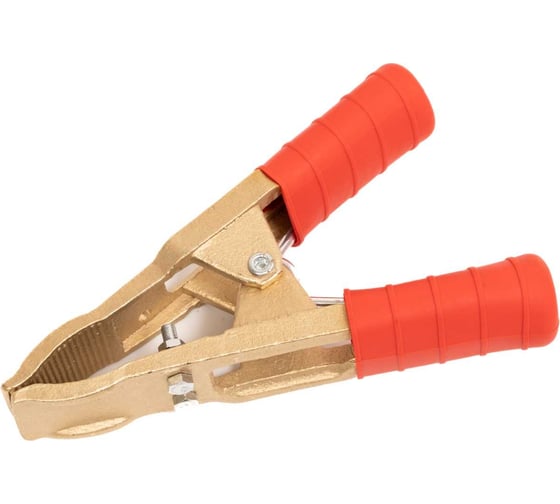

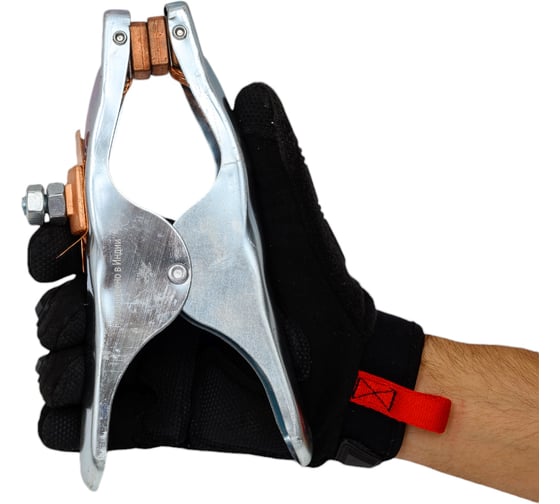

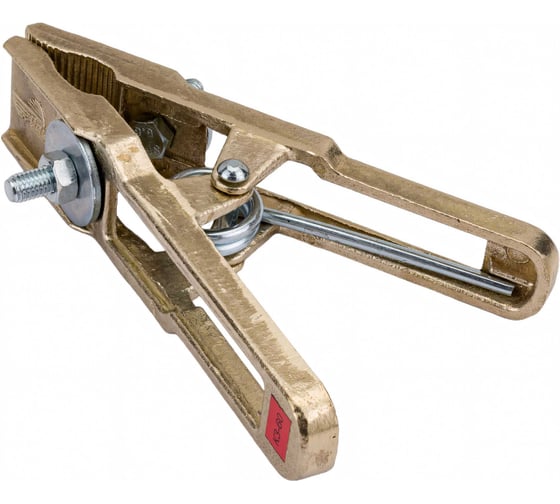

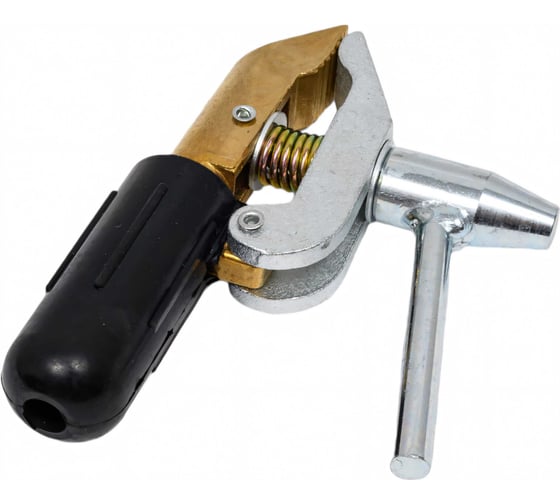

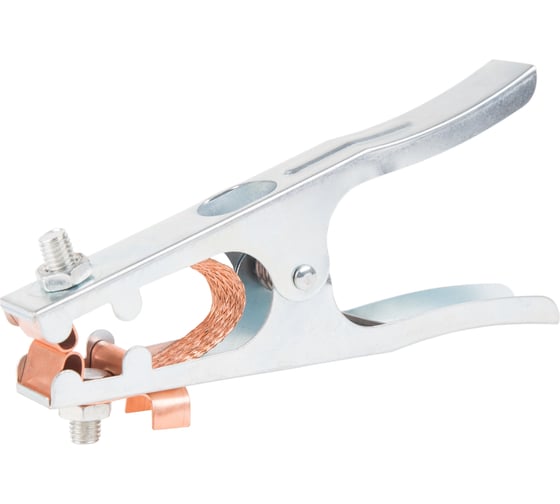

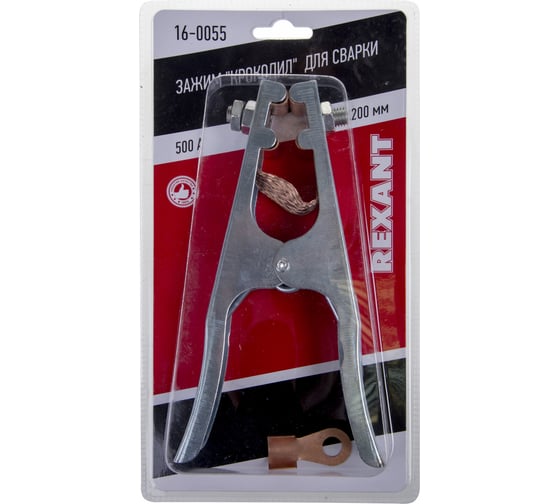

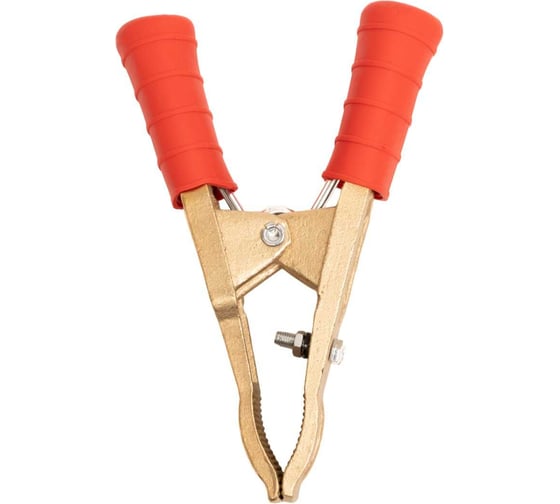

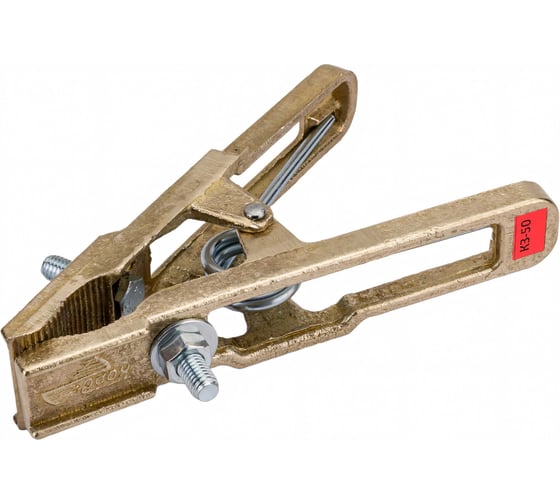

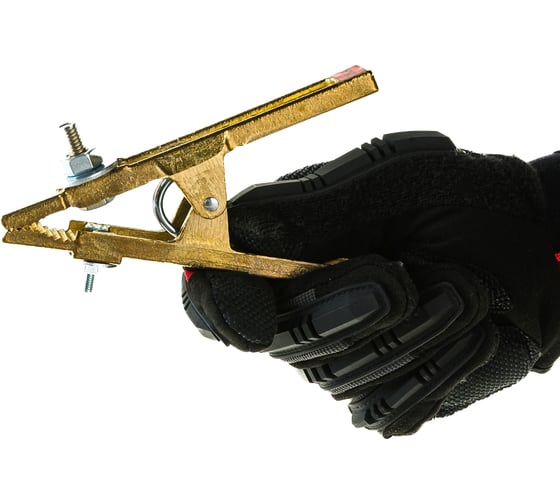

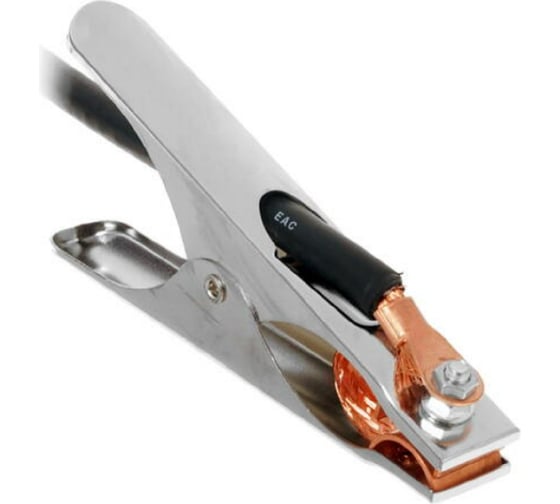

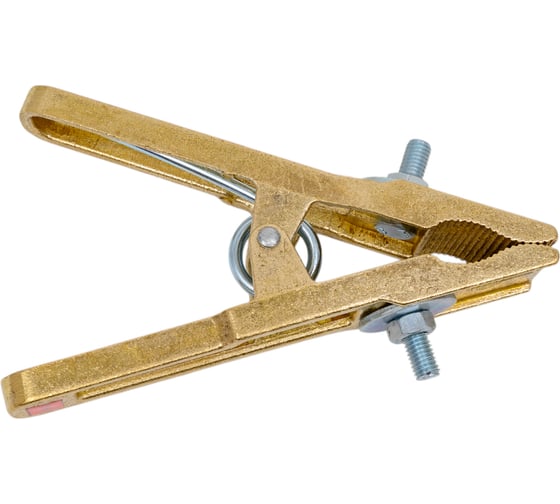

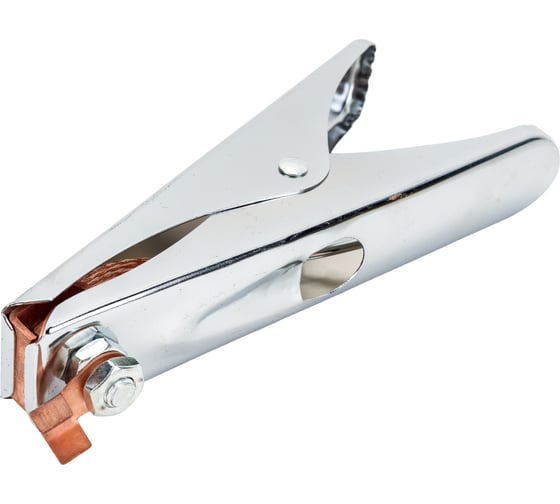

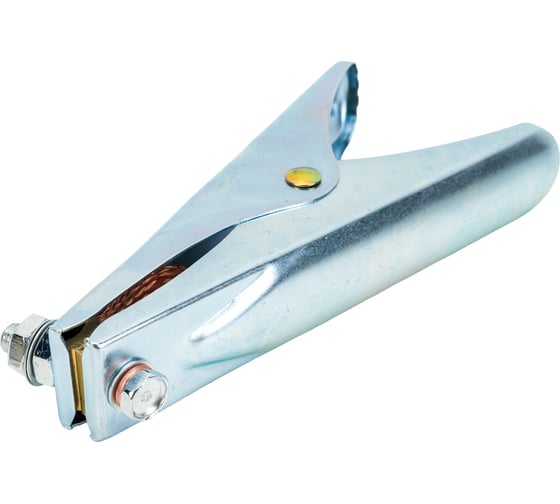

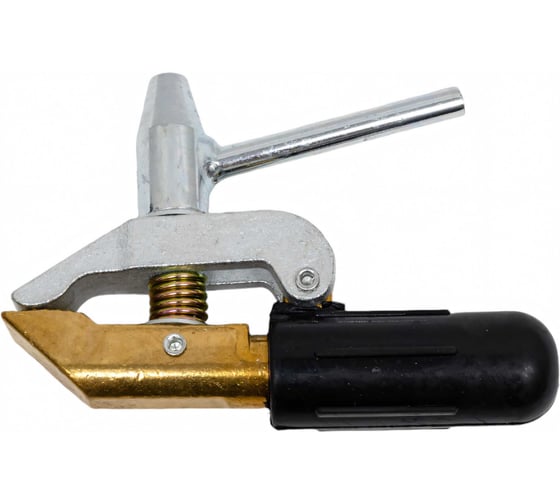

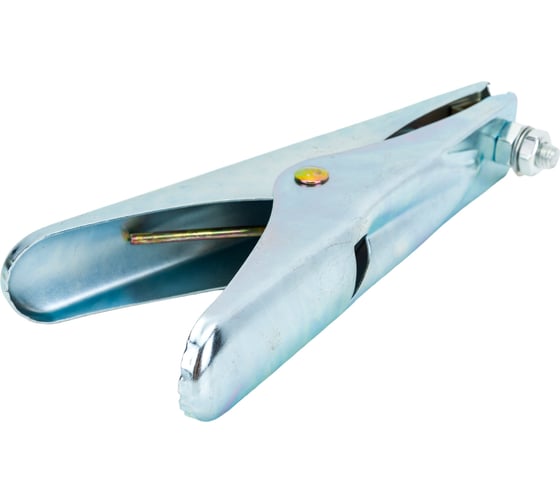

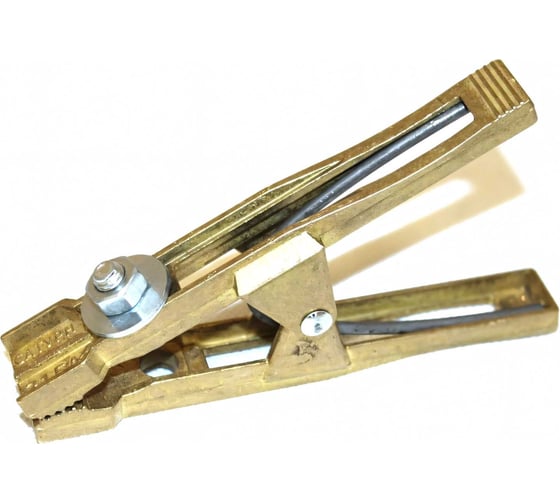

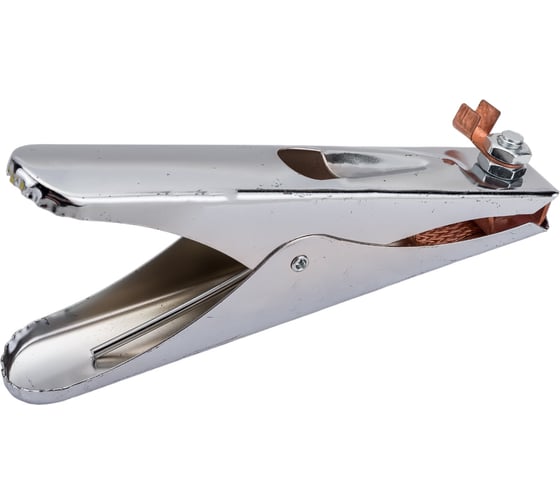

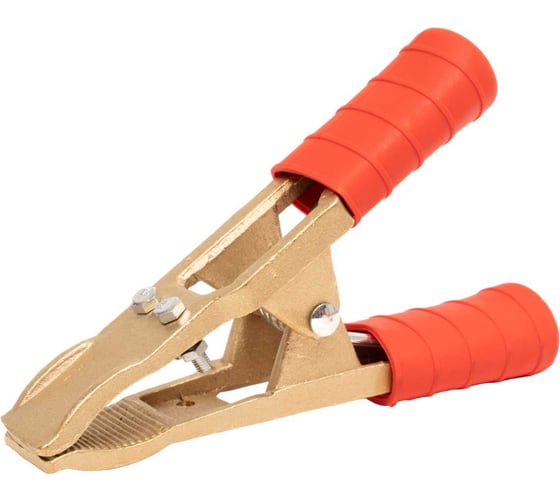

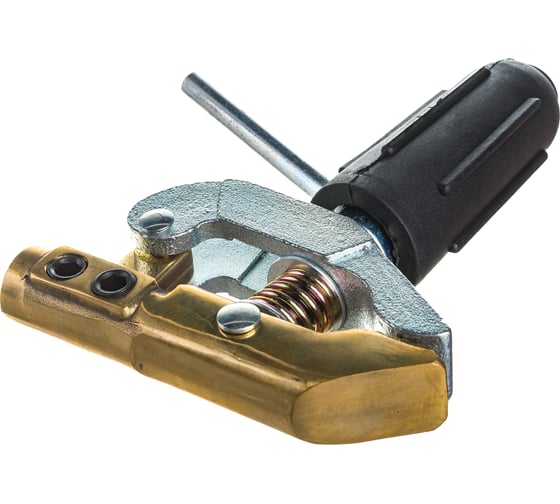

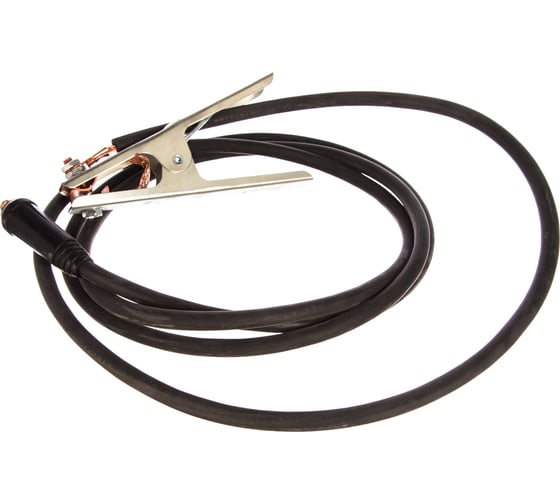

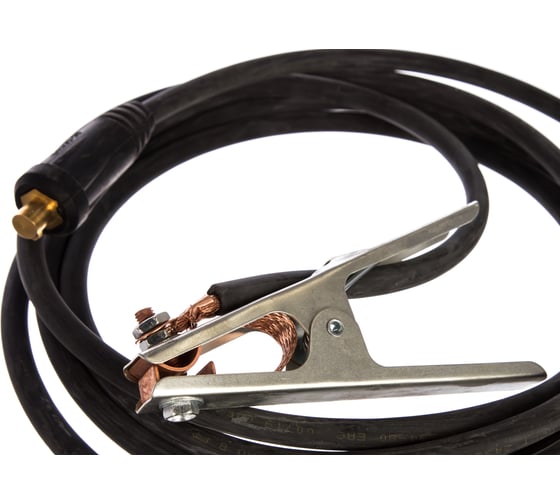

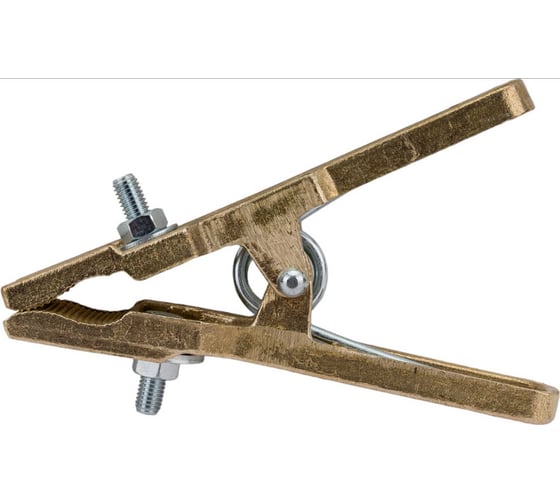

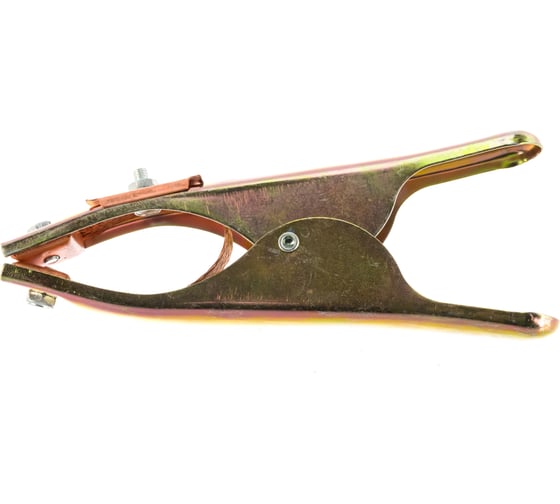

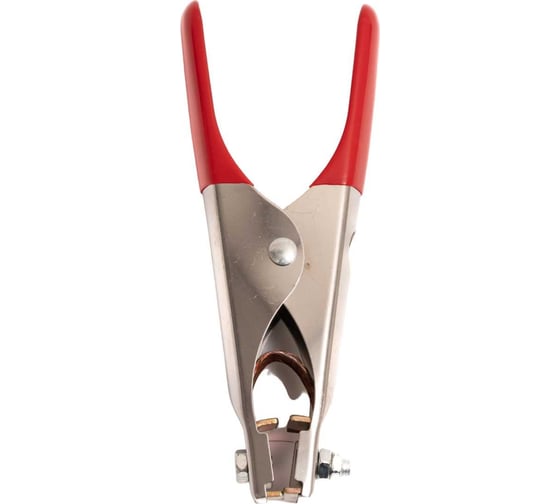

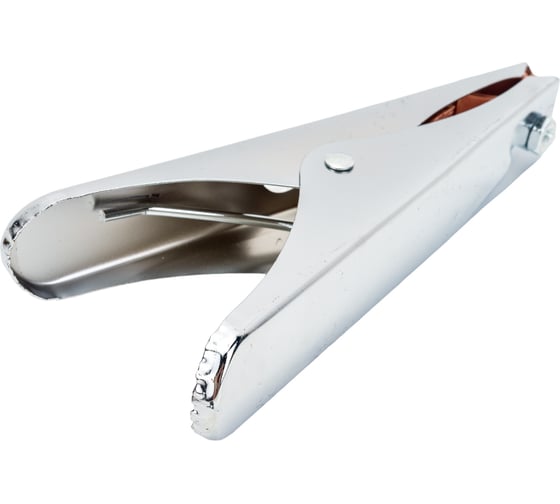

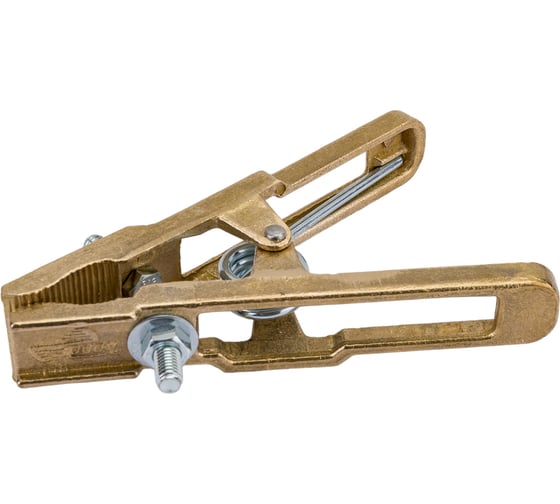

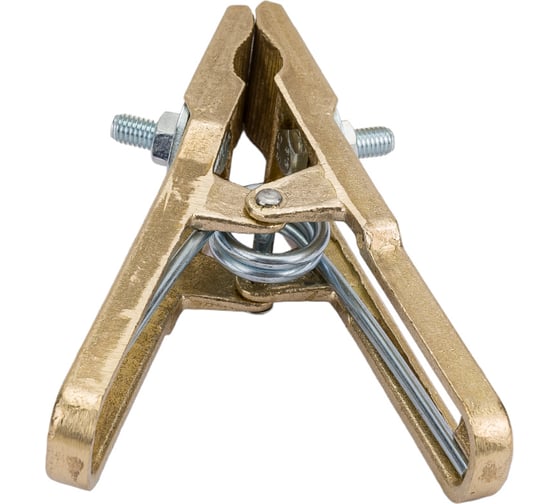

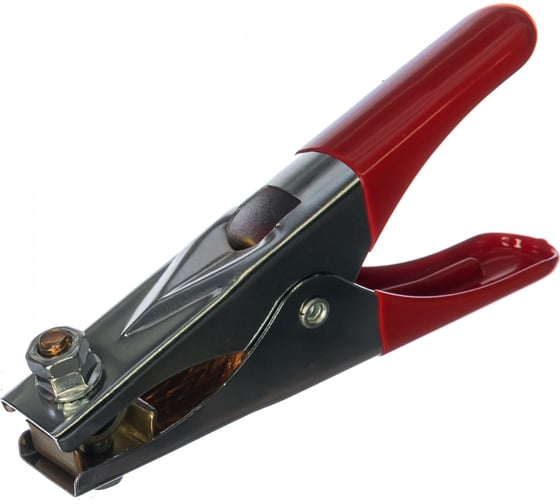

Клемма заземления представляет собой металлический зажим типа «крокодил», по форме напоминающий прищепку. К нему подводится провод для соединения со сварочным аппаратом. Длина зажима составляет примерно 150 – 220 мм, а разлет губок достигает 45 – 65 мм. Таким образом, оснастку легко можно крепить на различных по величине заготовках.

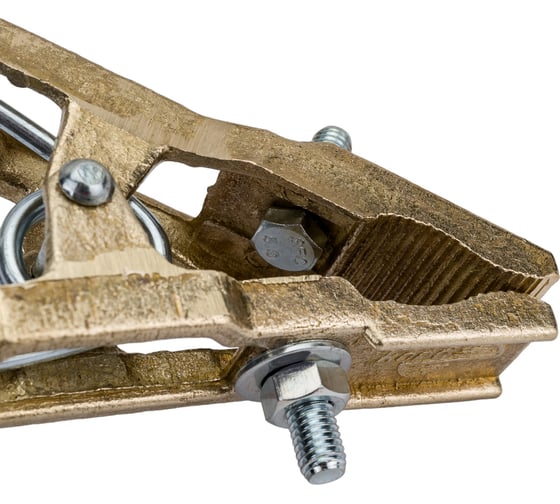

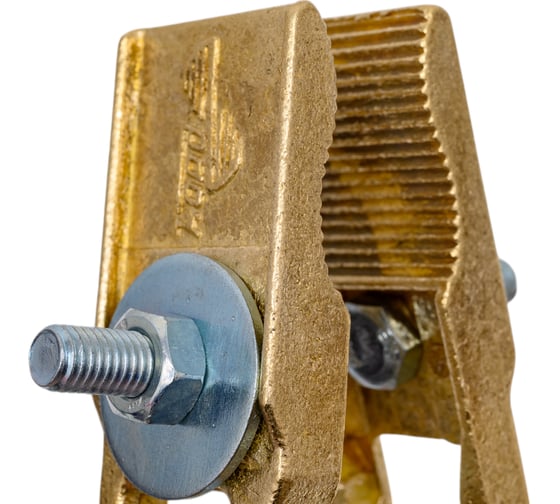

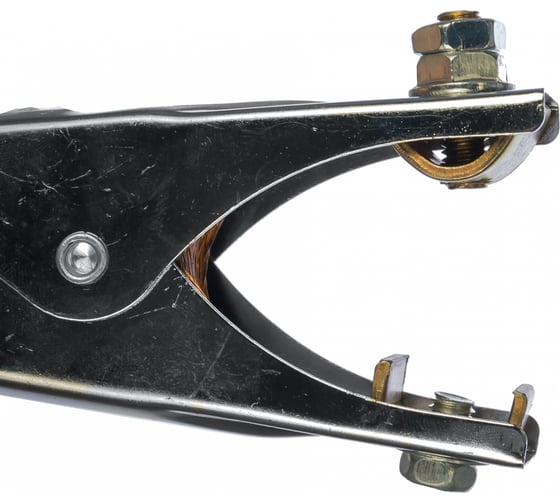

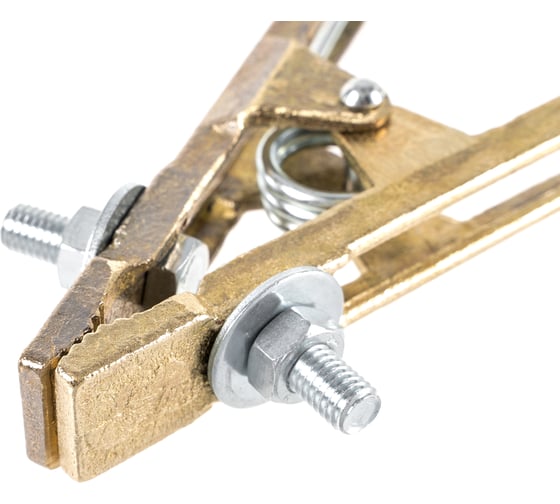

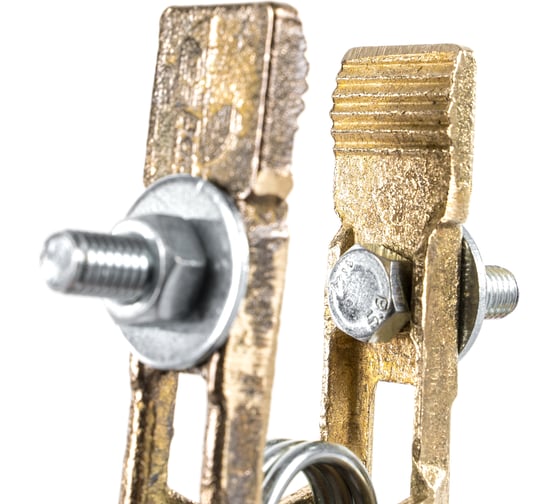

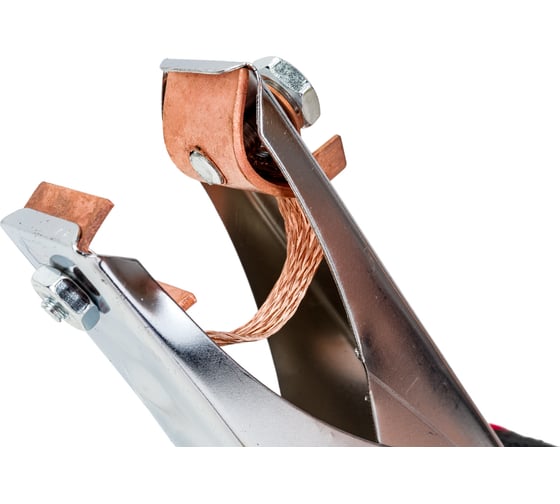

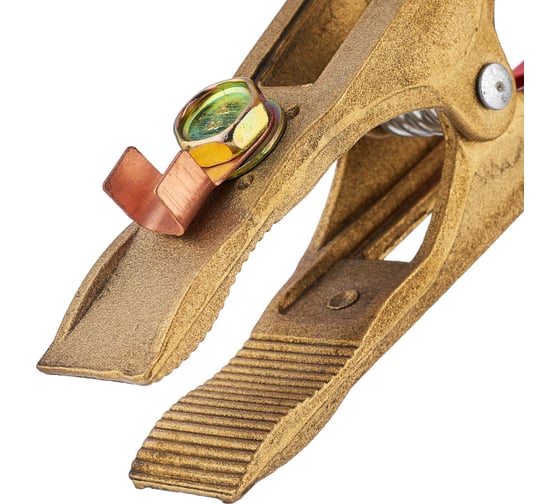

На концах губок с внутренней стороны закреплены контактные наконечники, которые могут быть круглыми или в виде прямоугольных пластин. Изготавливаются они из меди или бронзы. Их толщина определяет силу тока, которую они способны выдерживать.

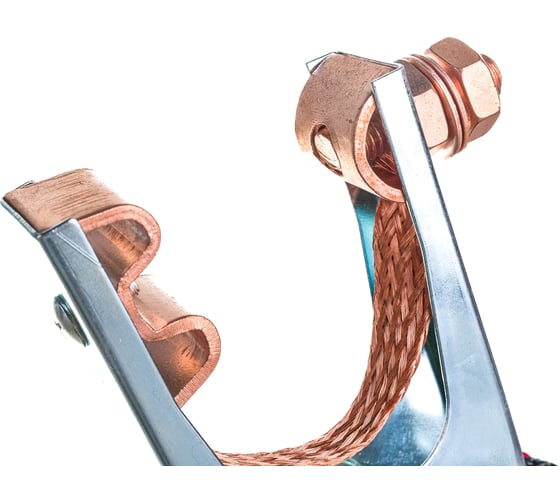

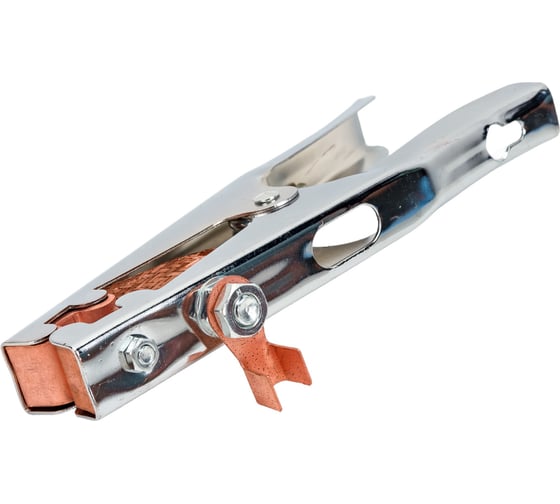

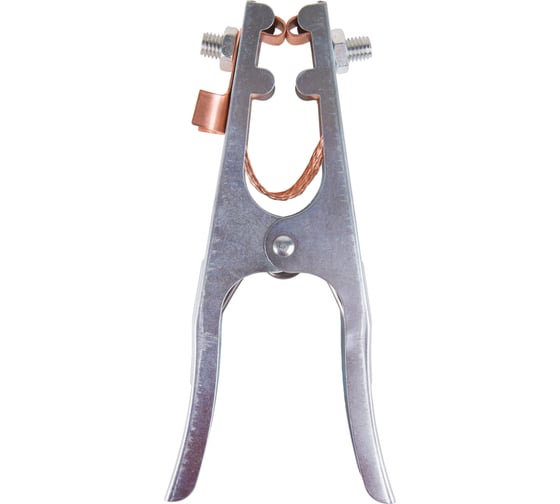

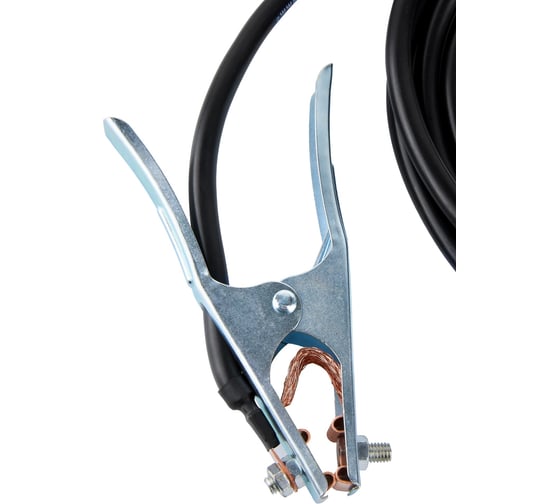

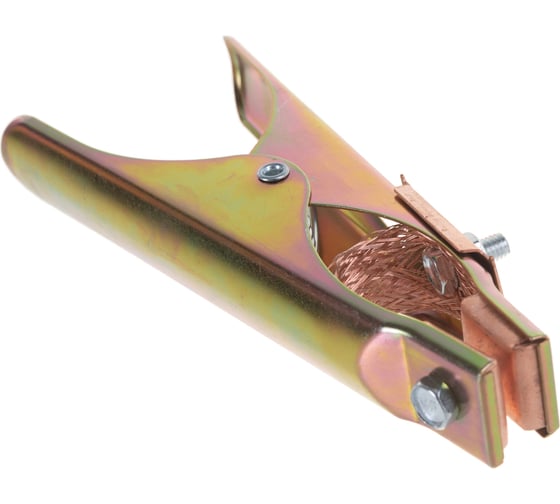

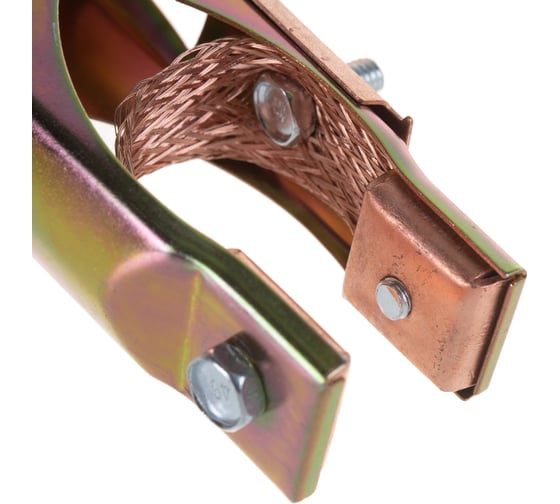

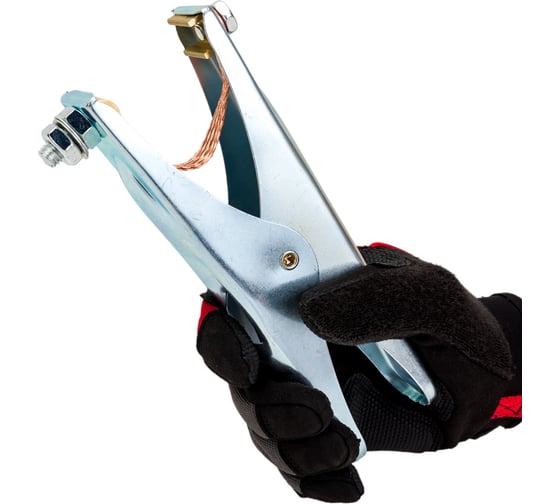

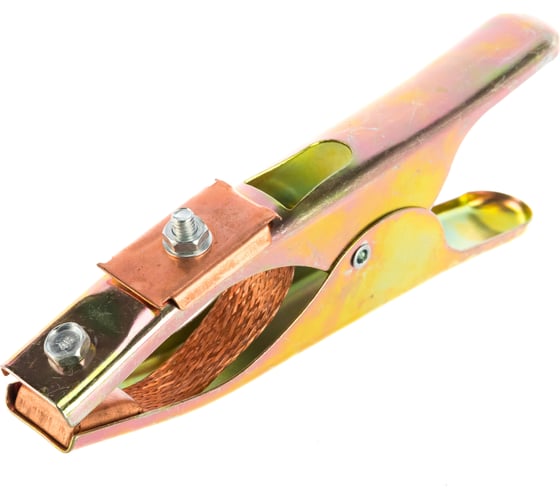

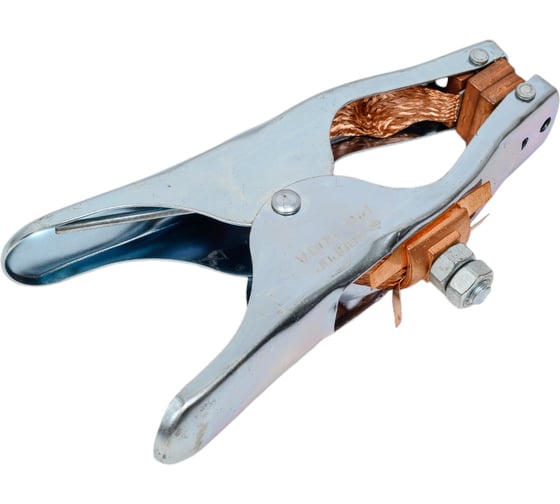

Между собой губки соединены специальной гибкой металлической шиной. К одной из губок в специальное винтовое крепление подсоединяется конец токопроводящего кабеля, и ток, подаваемый на одну губку, посредством шины передается на вторую – так обеспечивается хорошая передача тока к металлу.
Соединение аппарата посредством провода с «землей», то есть со свариваемой заготовкой, позволяет получить короткое замыкание между электродом и поверхностью металла, так как на них подается ток разной полярности.
Рекомендации по использованию
Прежде чем крепить зажим массы на заготовку, убедитесь, что контакты чистые. В случае загрязнения их следует зачистить, как и место их крепления на детали. Иначе будет плохой контакт и не удастся разжечь дугу.
Во время сварки избегайте перегрева кабеля массы. Для этого требуется не превышать допустимого значения сварочного тока и делать своевременные перерывы, чтобы аппарат и оснастка успели охладиться.
Параметры выбора

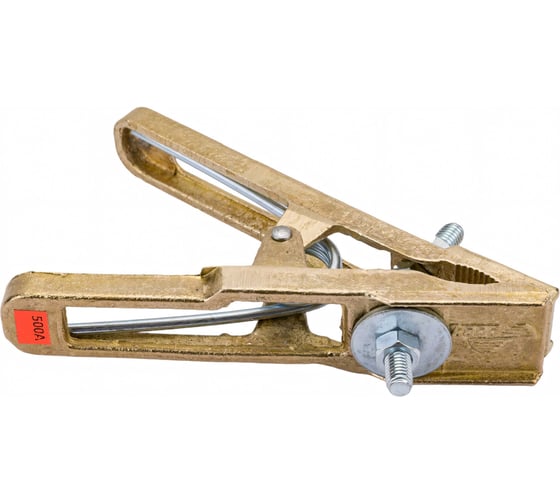

Максимальный сварочный ток. В зависимости от силы тока, с которой чаще всего ведется сварка, необходимо выбрать подходящий зажим заземления. Есть модели, рассчитанные на работу со сварочным током силой 200 – 300 А, есть и такие, которые способны выдерживать до 500 А.

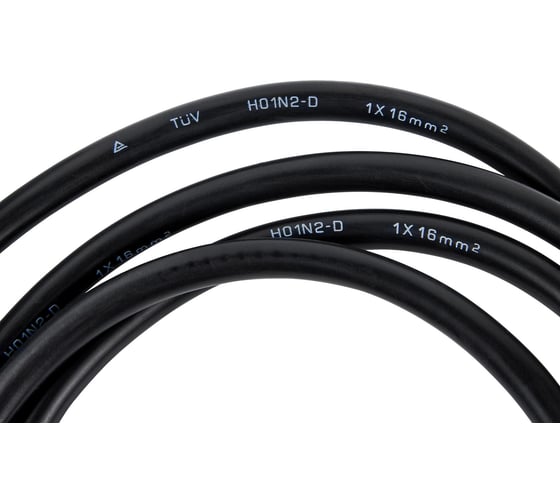

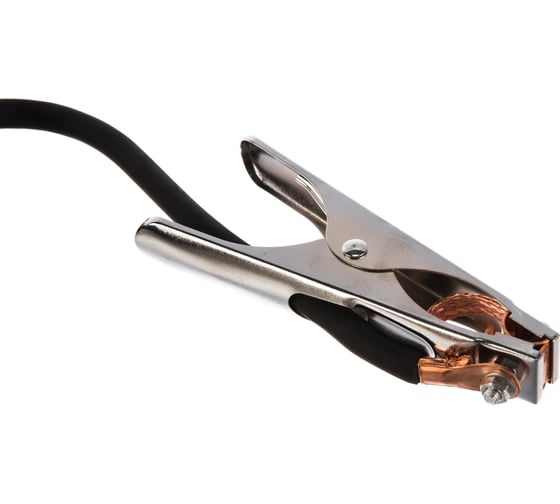

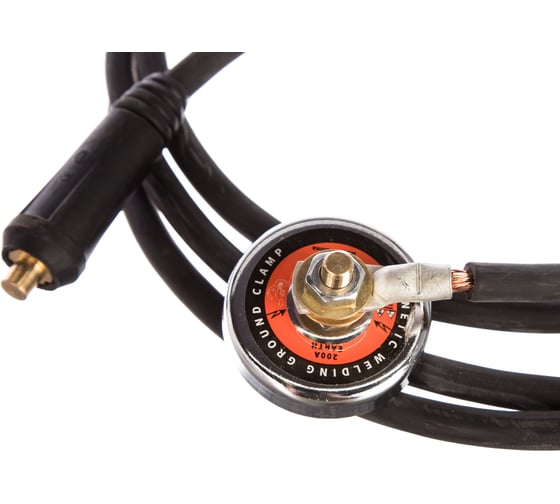

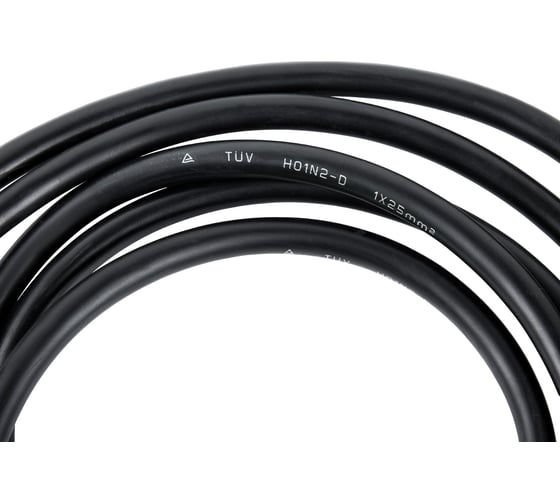

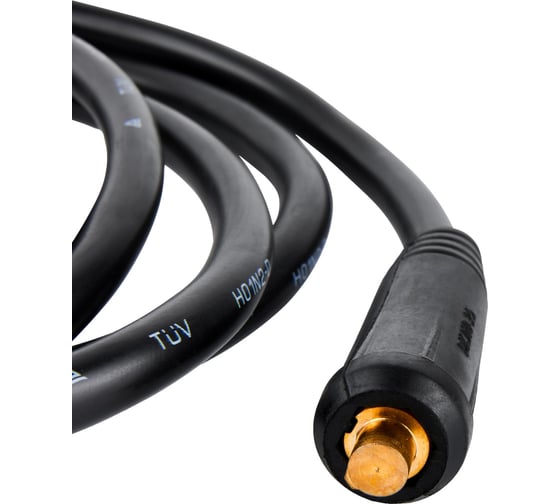

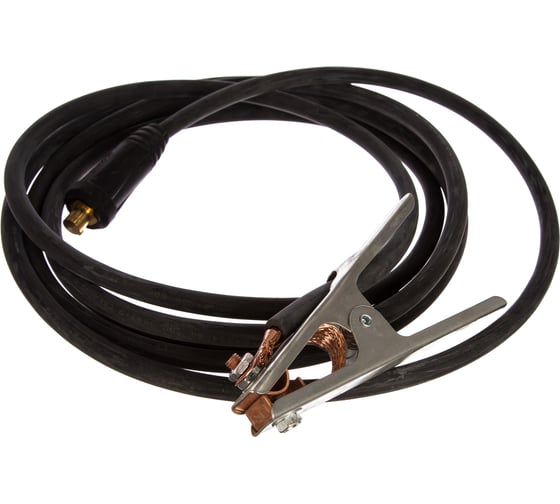

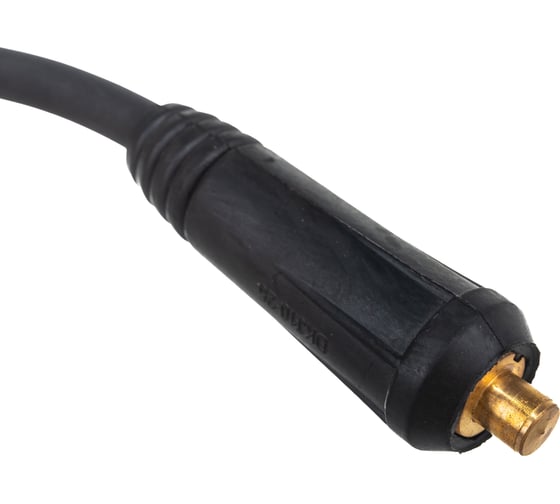

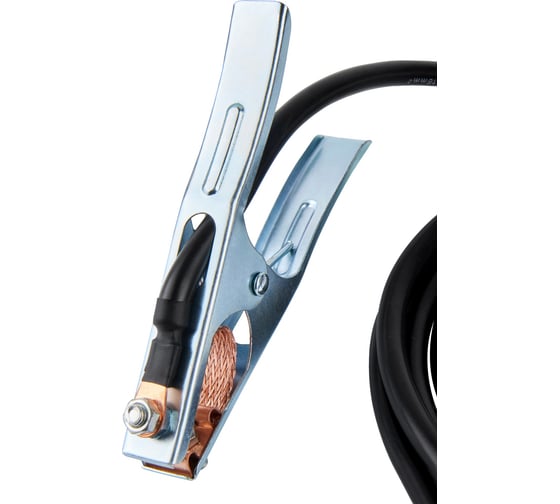

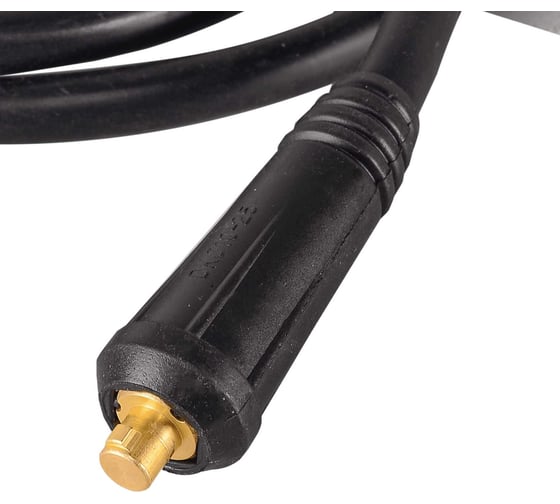

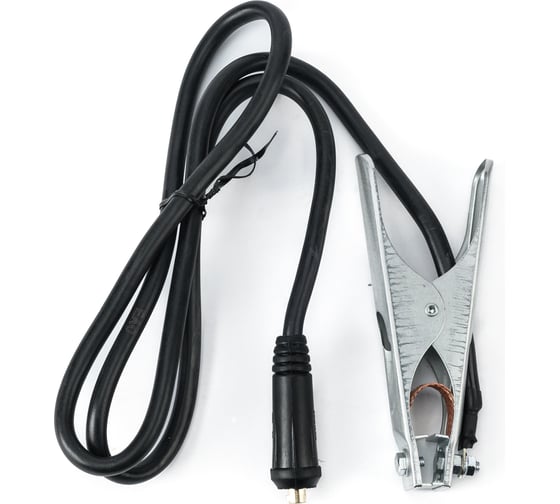

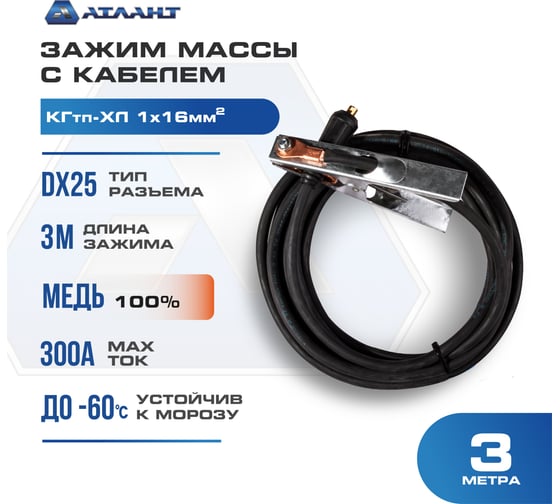

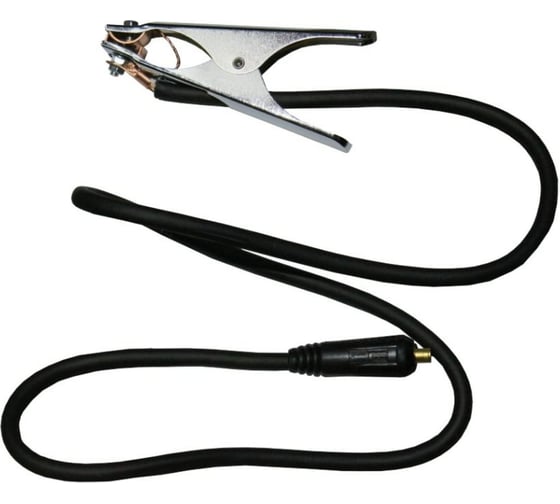

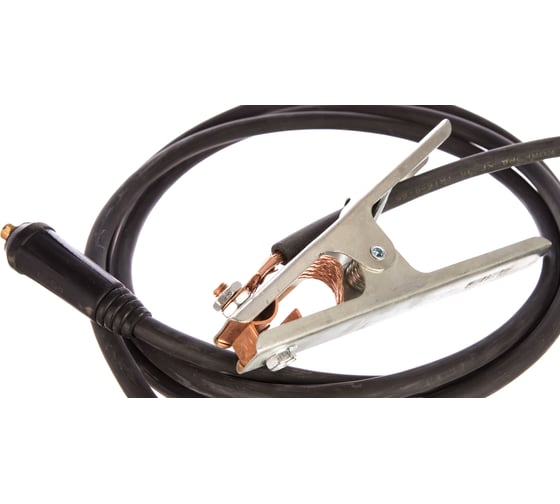

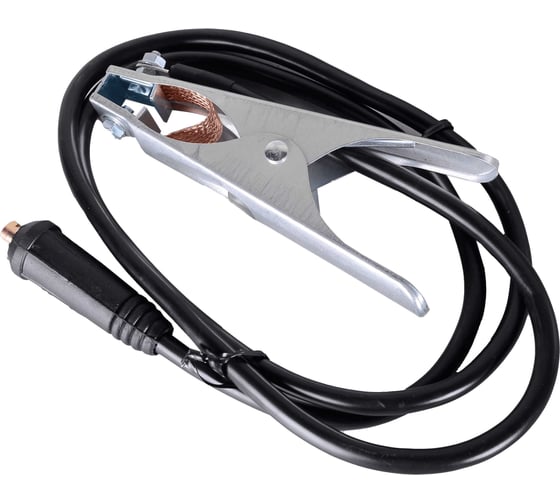

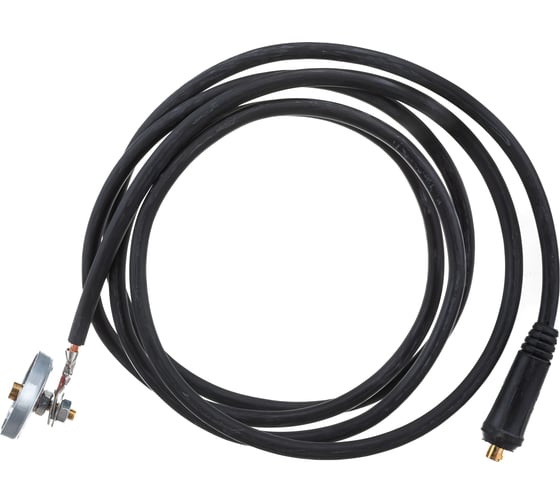

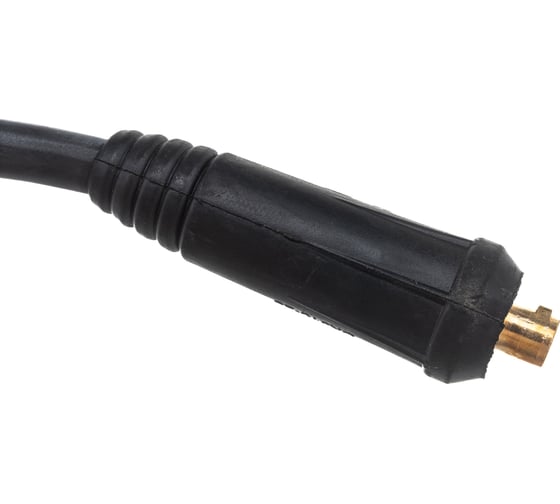

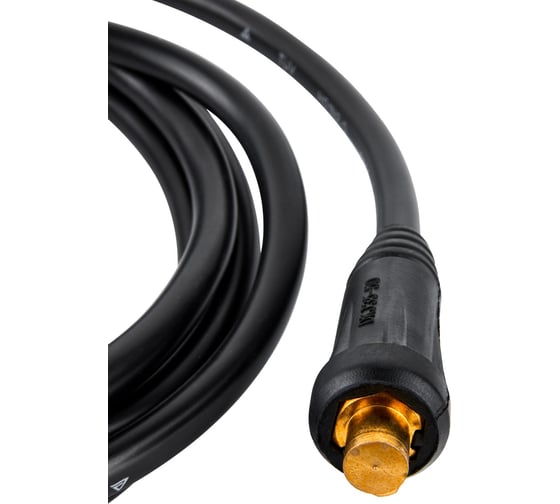

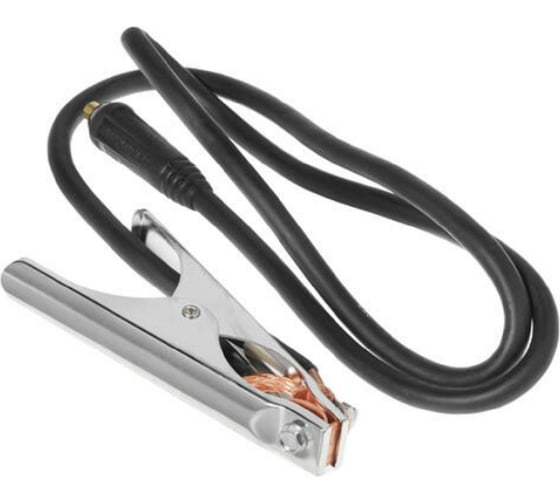

Длина и сечение провода. Если вы покупаете сварочный зажим массы в комплекте с проводом, необходимо учесть его параметры. Длина может составлять 3 – 5 м. Важно помнить, что чем длиннее провод, тем на большем расстоянии от аппарата можно зафиксировать клемму на заготовке. Сечение провода следует подбирать исходя из рекомендаций производителя сварочного аппарата, данное значение может составлять от 25 до 50 кв.мм.
Вес. Чем легче клемма заземления, тем больше возможностей закрепить ее на различных заготовках, например, расположенных вертикально. При этом условии она не сместится вниз под своим весом, следовательно, будет обеспечен хороший контакт в месте зажима. Наиболее оптимальное значение до 0,3 кг.
