В структурированной кабельной системе важной составляющей является патч-панель. Служит для подключения кабелей и патч-кордов при создании локальных сетей, серверных, телекоммуникационных и других систем. Использование такой панели позволяет аккуратно и качественно выполнить коммутацию, что заметно облегчает монтажные работы.
Особенности

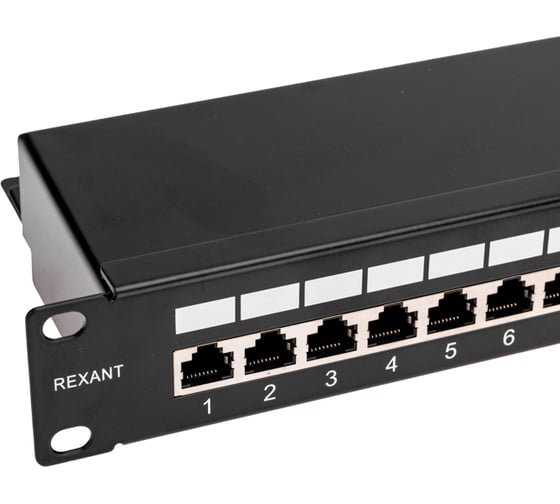

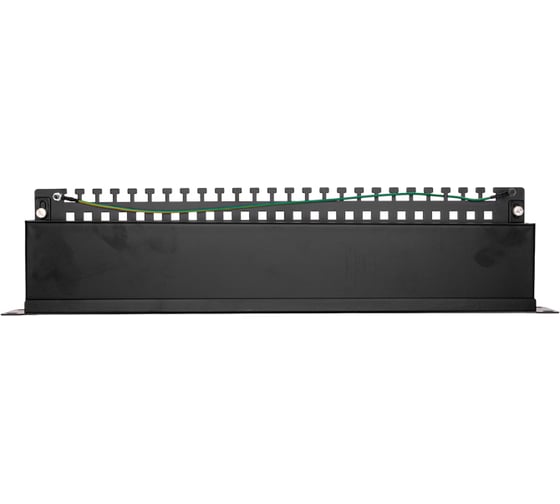

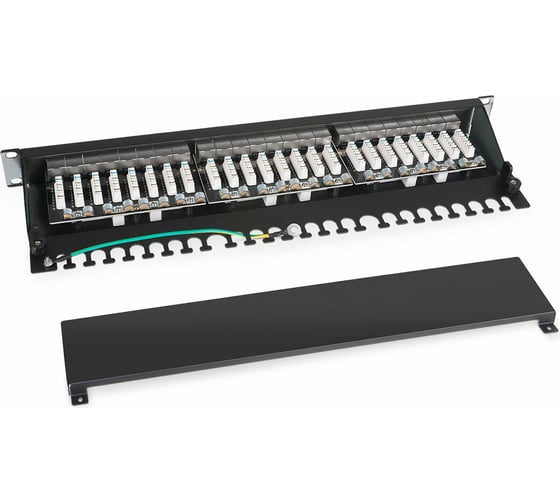

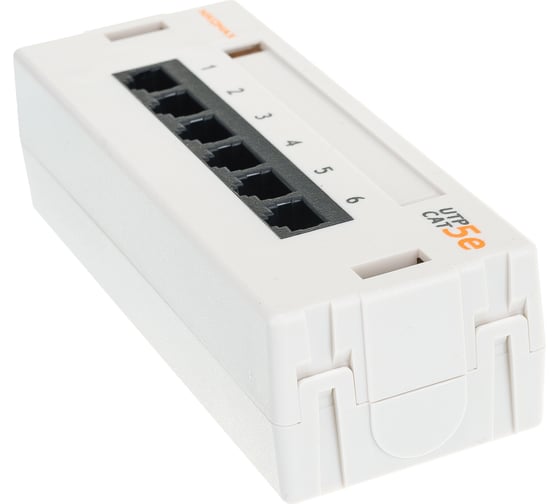

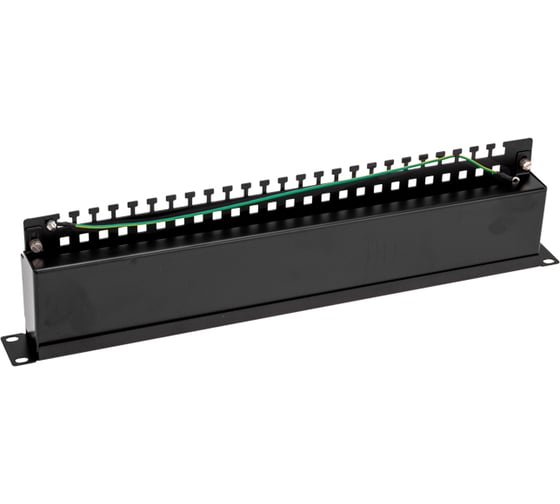

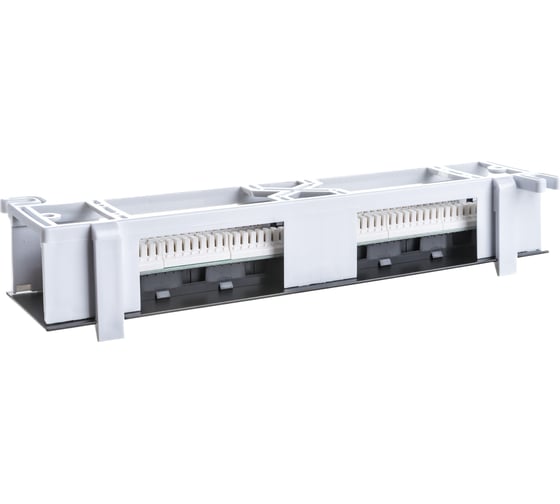

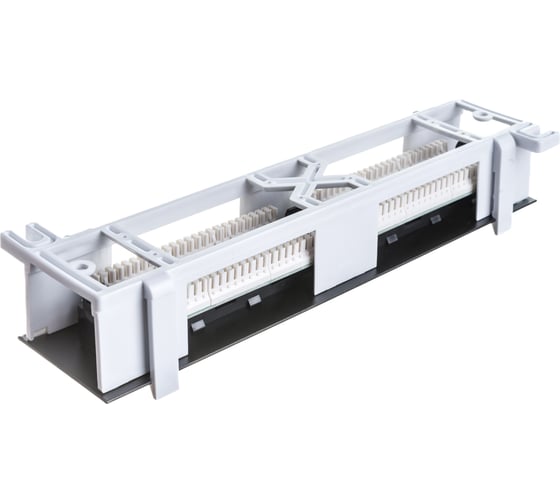

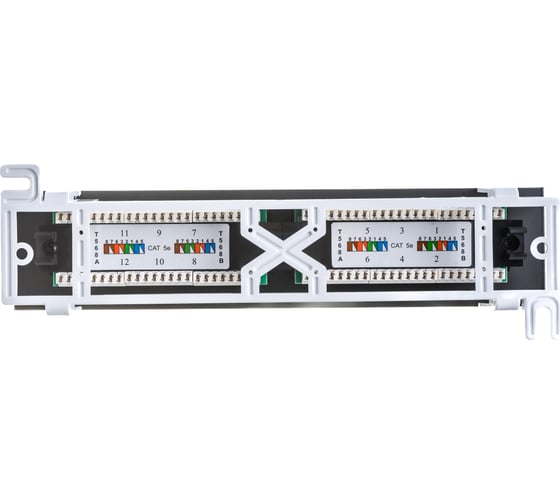

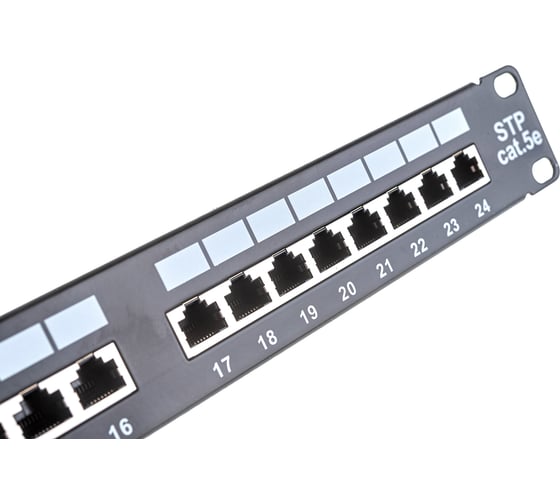

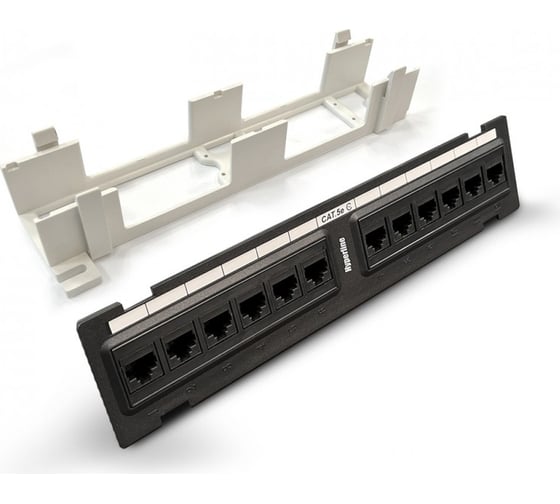

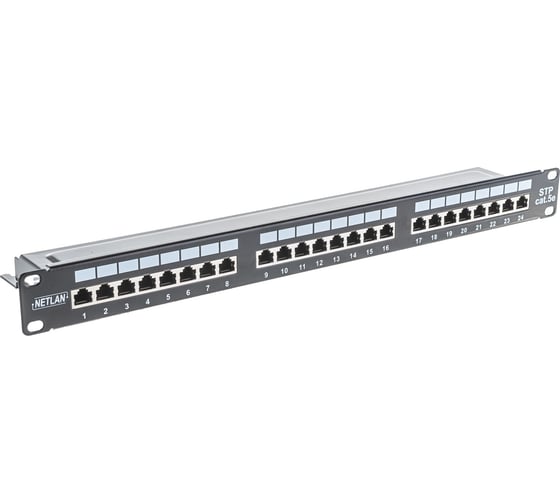

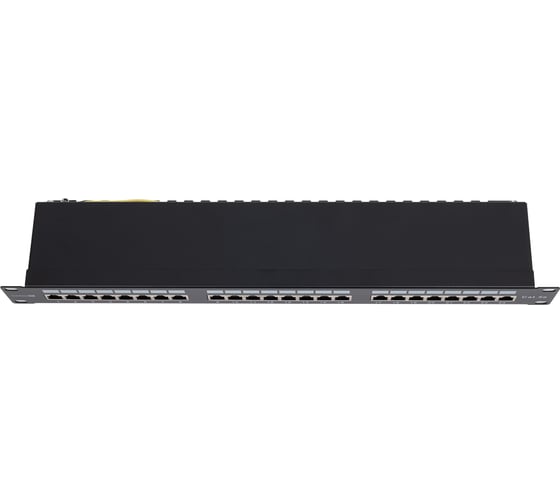

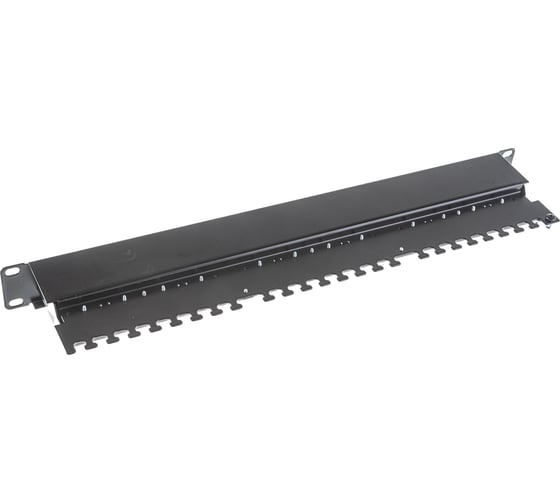

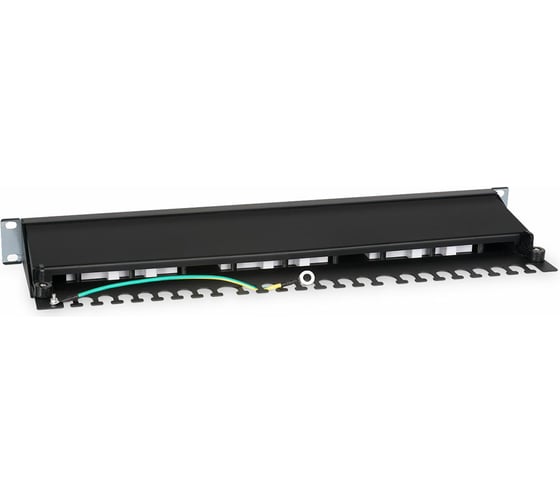

Все они принадлежат к разряду пассивных сетевых элементов и служат для коммутации. Они монтируются на крепления в специальных стойках и шкафах. Любая коммутационная панель имеет пластиковый корпус со множеством разъемов на лицевой части. Сзади имеются контакты, которые служат для соединения с кабелями. Для удобства многие производители делают маркировку для обозначения портов, а также цветовую маркировку контактов сзади. Некоторые модели имеют еще нумерацию портов. Все это заметно облегчает монтаж, администрирование и обслуживание.

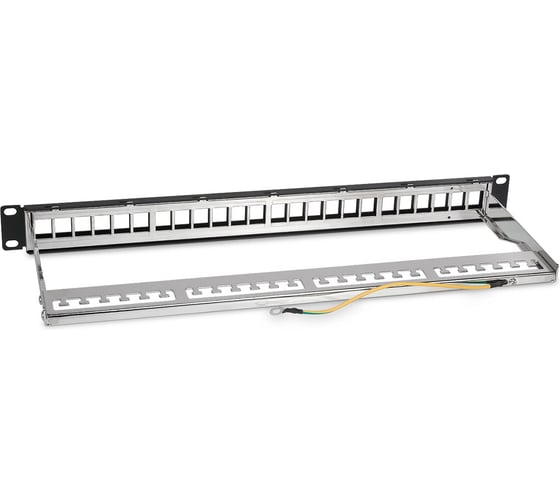

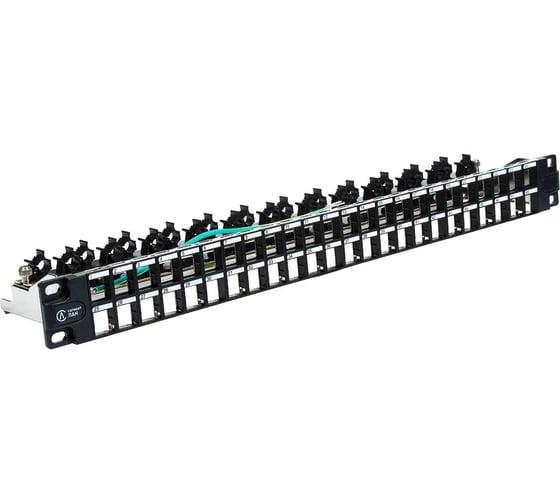

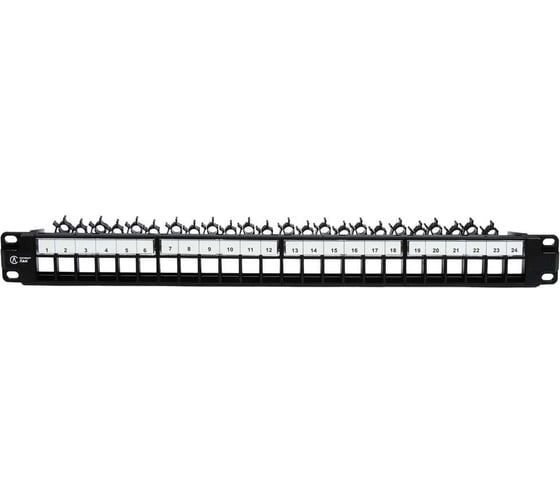

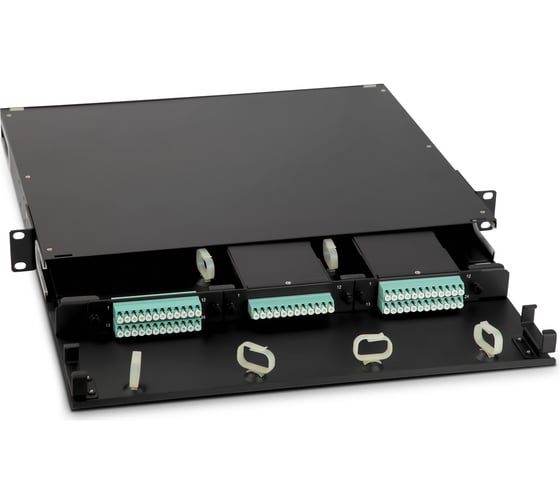

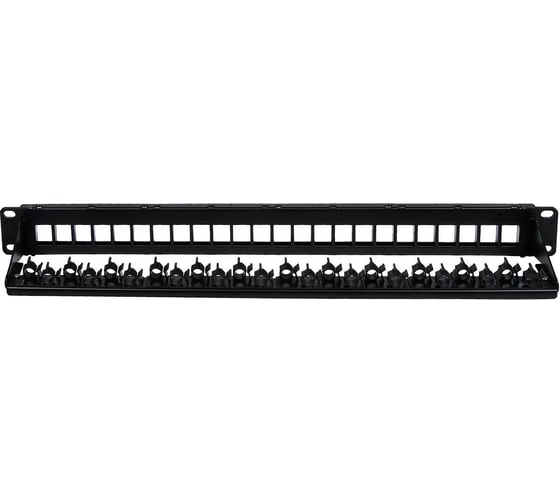

Различают патч-панели по назначению. Так называемые фиксированные имеют ряд одинаковых разъемов под конкретные патч-корды. Наборные являются основой для изготовления гибридной панели с разъемами различных типов под несколько видов кабелей. Такой вариант является более универсальным, особенно если коммутационная панель должна решать сразу несколько задач.
Параметры выбора

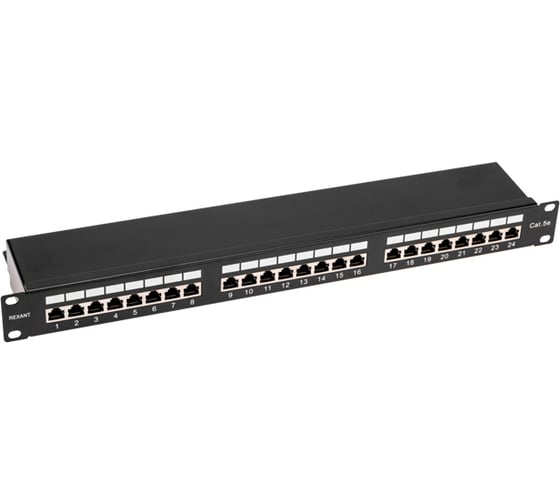

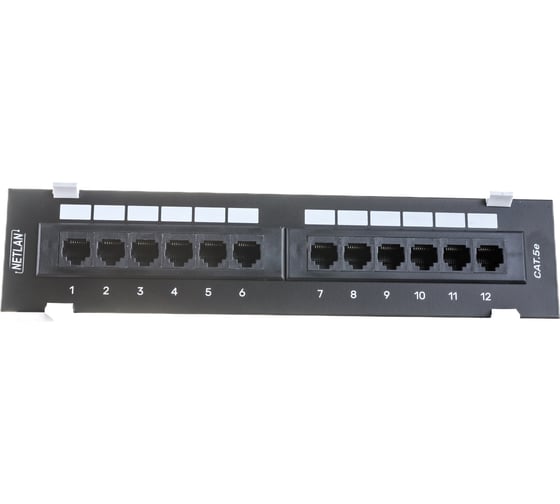

Количество портов. Влияет на то, какое количество подключений можно выполнить. Сегодня наиболее распространены модели на 12, 24, 48 портов. Можно найти патч-панель и с большим количеством гнезд – до 96.

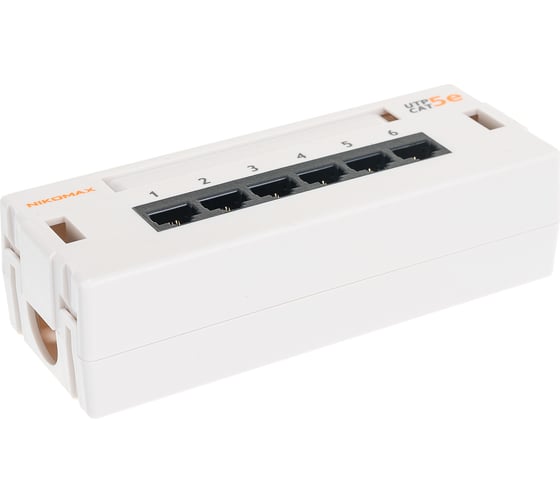

Тип разъема. Показывает, какие по типу кабели или патч-корды можно подключать. В маркировке изделий указывается общепринятое обозначение. Например, RJ45 – это стандартный сетевой разъем у компьютеров и ноутбуков.

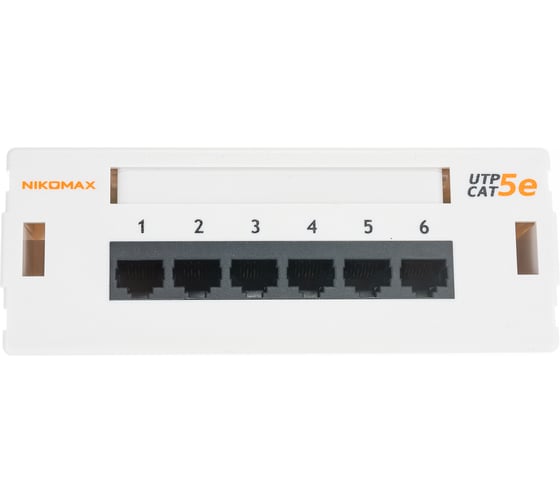

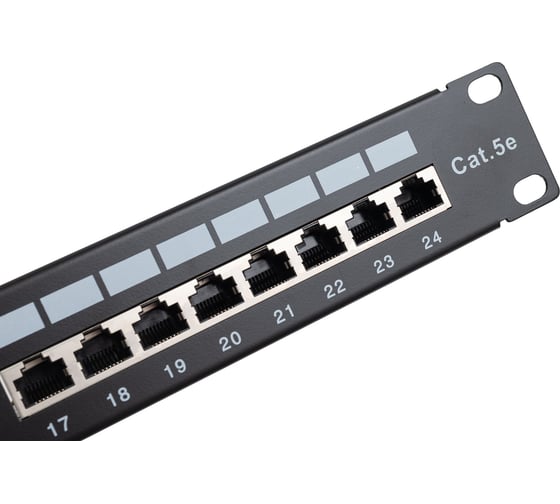

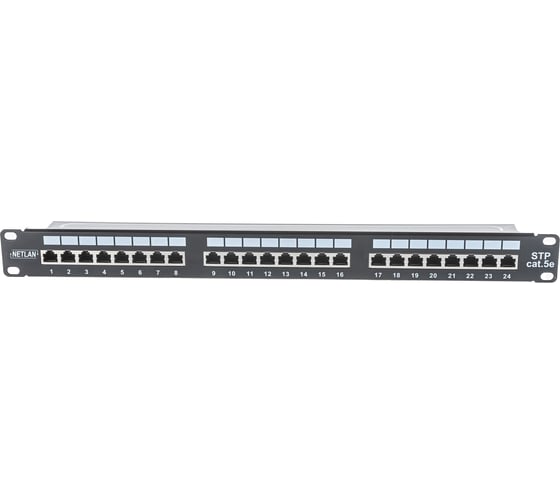

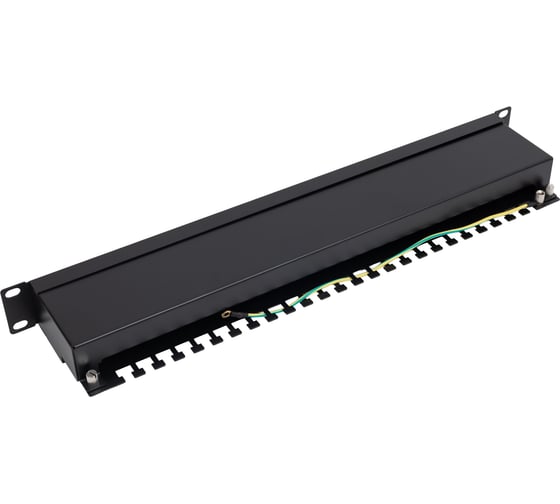

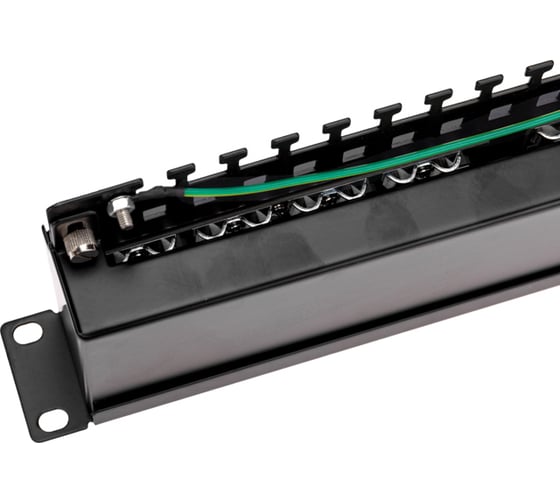

Категория. Должна соответствовать категории подключаемых коммутационных шнуров. Например, 5e – это категория изделий, которые рассчитаны на передачу данных со скоростью до 100 Мбит/сек и обычно используются в небольших локальных сетях. Чаще всего встречаются модели категории 6e – с их помощью создают гигабитные сети. Важно отметить, что при использовании экранированных кабелей патч-панель тоже должна быть экранирована.

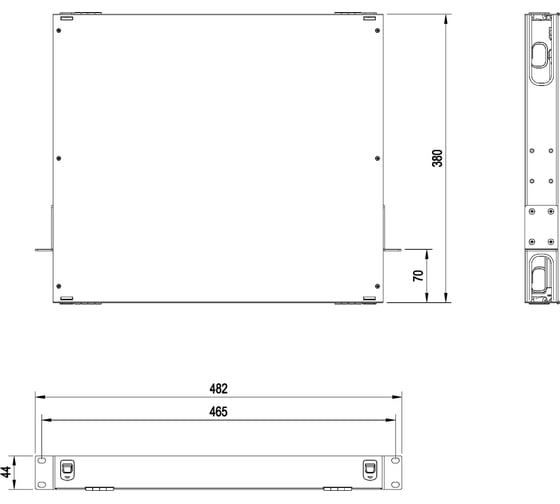

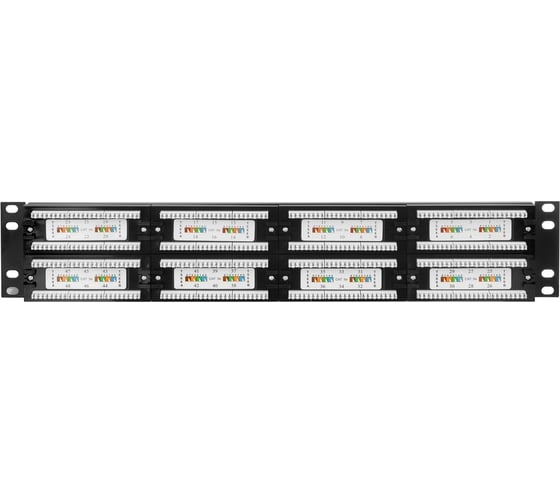

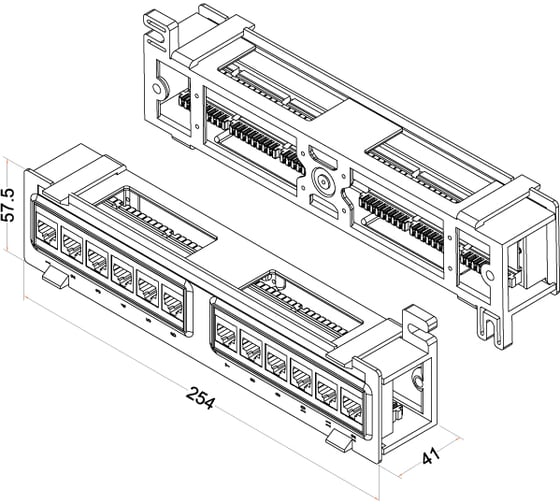

Размеры. Чтобы без проблем установить коммутационное оборудование, необходимо учесть габариты. Например, ширина может составлять 19 дюймов. А высота указывается в зависимости от количества портов. Например, на 12, 16 и 24 разъема производители указывают высоту 1U, на 32 и 48 – 2U, на 96 – 4U.
Варианты использования
- Применение изделия как точки коммутации между разъемами активного сетевого оборудования и разъемами рабочих станций. В данной ситуации коммутация происходит шнурами от панели до портов активного сетевого оборудования.
- Применение двойного представления порта подразумевает использование патч-панелей в паре: одна для портов сетевого оборудования, относящегося к активному, вторая для рабочих станций. Коммутация происходит между ними.
