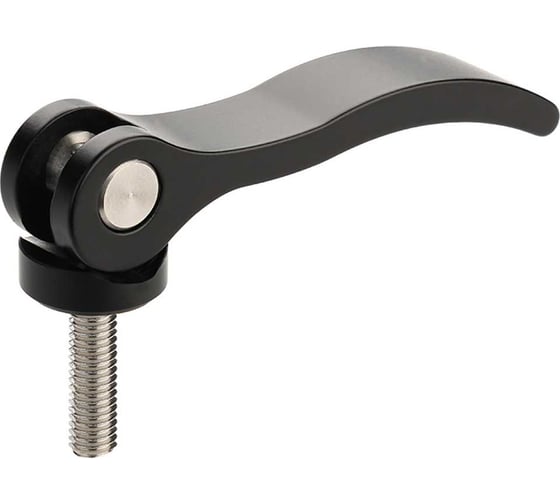

Рукоятка эксцентриковая АЛТЕРВИА A00360.12790621

АЛТЕРВИА Рукоятка эксцентриковая Арт. A00360.12790621

Регулируемый зажимной рычаг A00360.12790621 производства компании Алтервиа. Эксцентриковый механизм с рукояткой из алюминия Д16Т черного цвета обеспечивает быструю фиксацию деталей без инструментов. Рукоятка эргономичной формы покрыта порошковой краской.

Исполнение:

• Рукоятка — алюминий Д16Т ГОСТ 4784-2019.
• Винт (резьба) — из нержавеющей стали 12Х18Н12Т ГОСТ 5632-2014.
• Упорная шайба — полиацеталь (POM).

Характеристики:

• Размер резьбы M6.
• Шаг резьбы 1 мм.
• Длина резьбы (внешняя) 21 мм.
• Усилие нажима от руки 12,24 кг.
• Зажимное усилие 407,89 кг.
• Межцентровое расстояние 1,2 мм.
• Диаметр отверстия 9,1 мм.
• Ширина рукоятки 15 мм.
• Длина рукоятки 79 мм.
• Высота от центра отверстия до упорной плоскости 14 мм.
• Диаметр упорной шайбы 18 мм.
• Высота от упорной плоскости до верхней части рукоятки (закрытое положение) 21,7 мм.
• Длина рукоятки до центра резьбы 70,5 мм.
• Резьба без покрытия.
• Габариты 79x15x42,7 мм.
• Вес 0,04 кг.

Области применения: для быстрого зажима и фиксации деталей в приспособлениях, станках, оборудовании, где требуется частая перенастройка.
