Рукоятка эксцентриковая АЛТЕРВИА A00360.131081046

АЛТЕРВИА Рукоятка эксцентриковая Арт. A00360.131081046

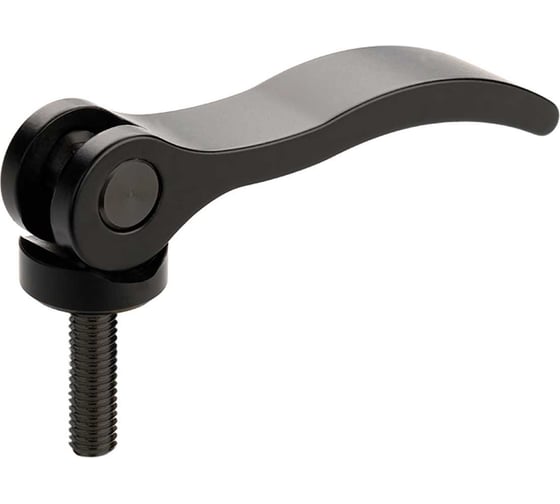

Регулируемый зажимной рычаг A00360.131081046 производства компании Алтервиа. Эксцентриковый механизм с рукояткой из алюминия Д16Т черного цвета обеспечивает быструю фиксацию деталей без инструментов. Рукоятка эргономичной формы покрыта порошковой краской.

Исполнение:

• Рукоятка — алюминий Д16Т ГОСТ 4784-2019.
• Винт (резьба) — из стали 35 ГОСТ 1050-2013.
• Упорная шайба — полиацеталь (POM).

Характеристики:

• Размер резьбы M10.
• Шаг резьбы 1,5 мм.
• Длина резьбы (внешняя) 46 мм.
• Усилие нажима от руки 35,69 кг.
• Зажимное усилие 815,77 кг.
• Межцентровое расстояние 1,5 мм.
• Диаметр отверстия 11,2 мм.
• Ширина рукоятки 24 мм.
• Длина рукоятки 108 мм.
• Высота от центра отверстия до упорной плоскости 18 мм.
• Диаметр упорной шайбы 26 мм.
• Высота от упорной плоскости до верхней части рукоятки (закрытое положение) 28,8 мм.
• Длина рукоятки до центра резьбы 96 мм.
• Покрытие резьбы — чернение (с химическим оксидированием).
• Габариты 108x24x74,8 мм.
• Вес 0,12 кг.

Области применения: для быстрого зажима и фиксации деталей в приспособлениях, станках, оборудовании, где требуется частая перенастройка.
