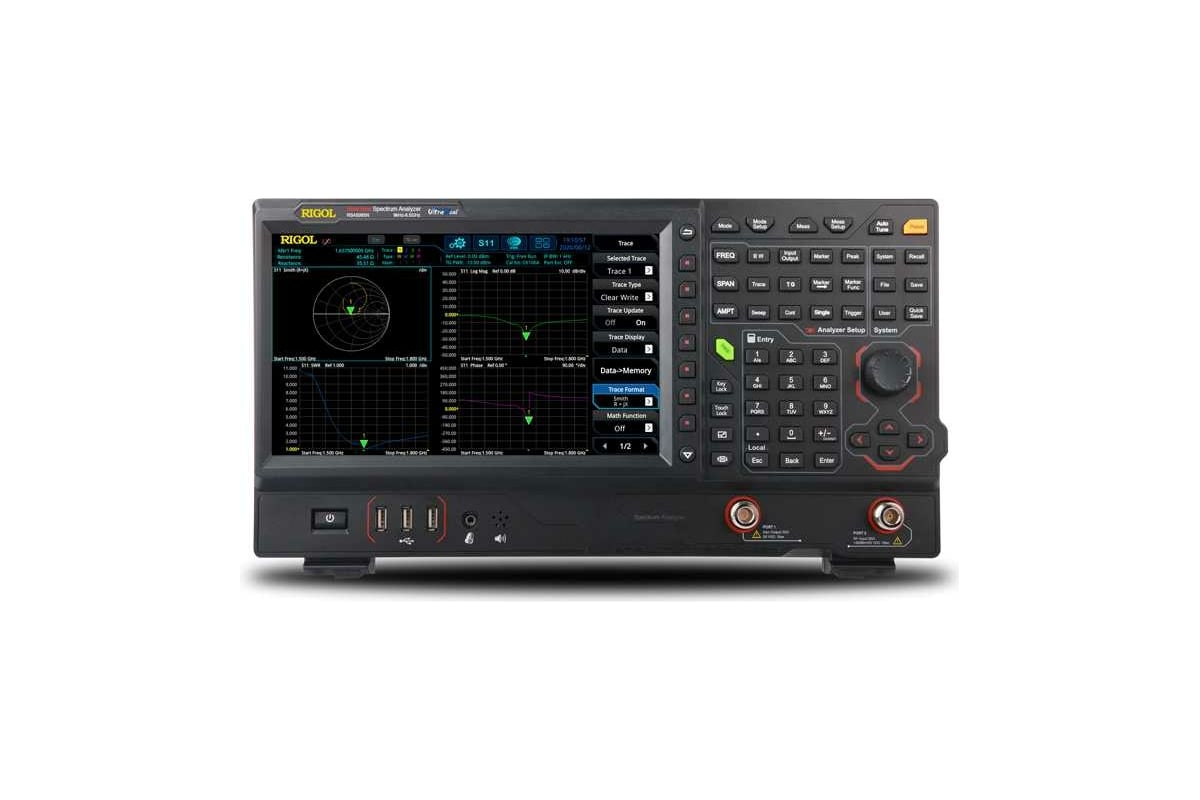

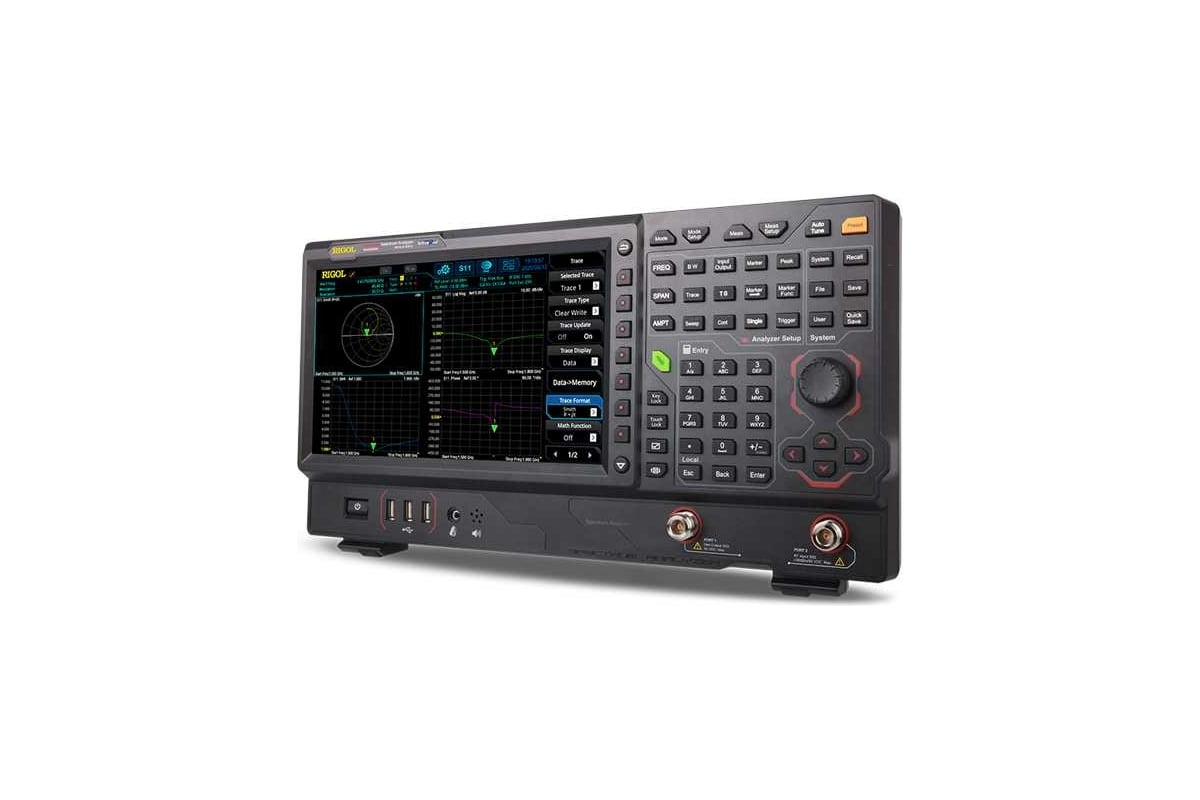

Анализатор спектра с функцией векторного анализа Rigol RSA5065N-BND-OCXO

Анализатор спектра с функцией векторного анализа Rigol RSA5065N-BND-OCXO позволяет проводить измерения S11,S21. Частотный диапазон составляет от 9 кГц до 6,5 ГГц.

Наличие встроенного следящего генератора и КСВН-моста позволяет применять анализаторы серии RSA5000 в качестве векторных анализаторов цепей. В режиме VNA могут проводиться измерения таких параметров как: коэффициент отражения (S11), коэффициент передачи (S21), расстояние до неоднородности (DTF).

Полоса обзора в режиме анализа спектра реального времени составляет 40 МГц . Минимальная длительность для гарантированного захвата сигналов 100% POI - 7,45 мкс.

Функция векторного анализа сигналов VSA поддерживает различные форматы цифровой модуляции, такие как QAM, PSK, MSK, ASK, FSK и т.д. Опция включает в себя комплексный анализ сложных сигналов и их демодуляцию.

Запуск по частотной маске в режиме RTSA позволит осуществить захват кратковременных, редких событий для их дальнейшего анализа.

Устройство можно подключить к дисплею/монитору большего размера через интерфейс HDMI для улучшения отображаемых эффектов. Функция веб-контроля позволяет вам напрямую управлять устройством, получая доступ к его IP-адресу, что повышает удобство удаленного управления.

Для удобства анализа и обработки полученной информации анализаторы спектра имеют семь режимов визуализации в режиме реального времени.
