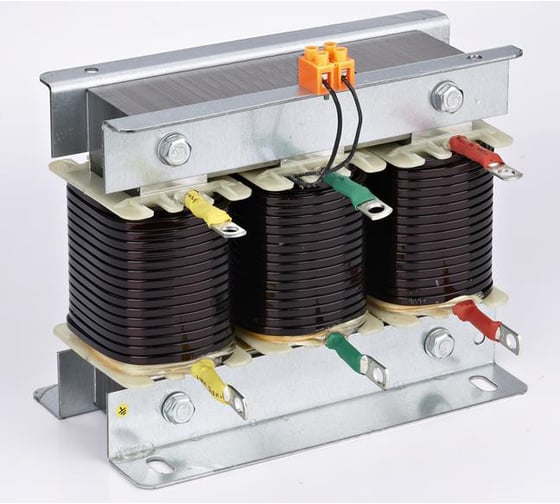

Антирезонансный дроссель Dekraft 525В, расстройка 14%, 50 (7) кВАр, алюминий ДР-102 50562DEK

Антирезонансные дроссели серии ДР-101 и ДР-102 применяются в низковольтных шкафах компенсации реактивной мощности, которые в общем случае последовательно подключаются к конденсаторной батарее. На промышленной частоте они не допускают возникновения параллельного резонанса и генерации усиленных гармоник тока. Дроссели могут отсекать гармоники высоких порядков, ограничивая бросок пускового тока при включении, повышая коэффициент мощности системы и защищая конденсаторы от повреждения этими гармониками. Они применяются с целью предотвращения чрезмерного усиления гармоник в энергосети и возникновения резонанса из-за соединения с конденсаторными батареями.

Использование дросселей в конструировании конденсаторных установок устраняет следующие негативные эффекты:

• перегрузку конденсаторов вследствие резонанса между конденсаторной установкой и индуктивностью силового трансформатора и нагрузки;
• непреднамеренное срабатывание защитных устройств;
• перегрев силового трансформатора и линии электропередач;
• искажение формы напряжения в результате добавления гармонических составляющих.

Антирезонансные дроссели ДР-101 и ДР-102 предназначены для использования в установках и щитах компенсации реактивной

мощности (КРМ) централизовано на объектах или непосредственно у потребителей с низким коэффициентом мощности.
