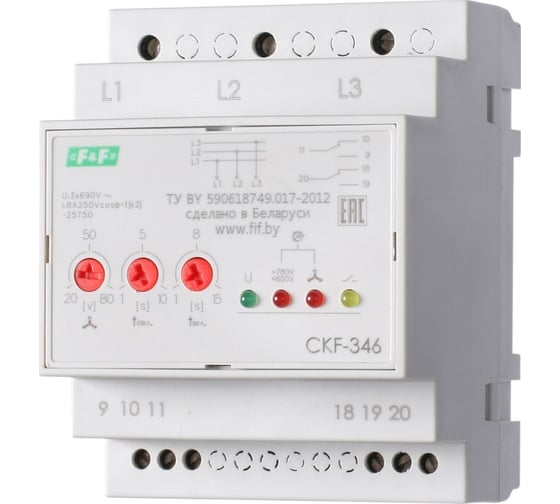

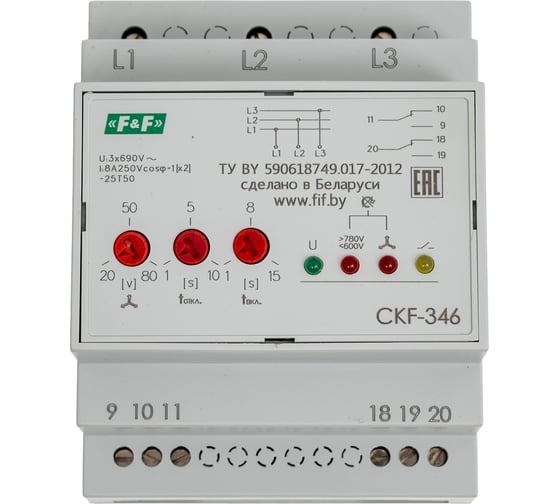

Автомат защиты электродвигателей Евроавтоматика F&F CKF-346, защита от нарушения чередования фаз EA04.004.002

Автомат защиты электродвигателей CKF-346 предназначен для защиты электродвигателей и электроустановок, питаемых от трехфазной сети в случаях: отсутствия хотя бы одной из фаз, падения/повышения напряжения, асимметрии напряжения, нарушении чередования фаз.

Принцип работы

Если напряжение в пределах нормы, контакты исполнительного реле 9,11 и 19,20 замкнуты и на контактор управления электродвигателем подается напряжение, управляющее его включением. В случае одной из вышеперечисленных аварийных ситуаций контакты реле размыкаются и контактор отключается. Выключение в случае асимметрии происходит с регулируемой задержкой 1-10 секунд во избежание случайного отключения двигателя при кратковременных падениях напряжения. Включение происходит автоматически после восстановления сетевого напряжения питания. CKF-346 защищает также от симметричного падения и повышения напряжения в фазах, работает без нулевого провода.
