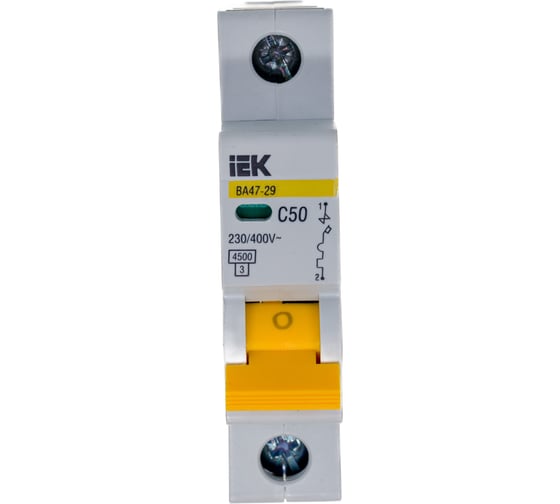

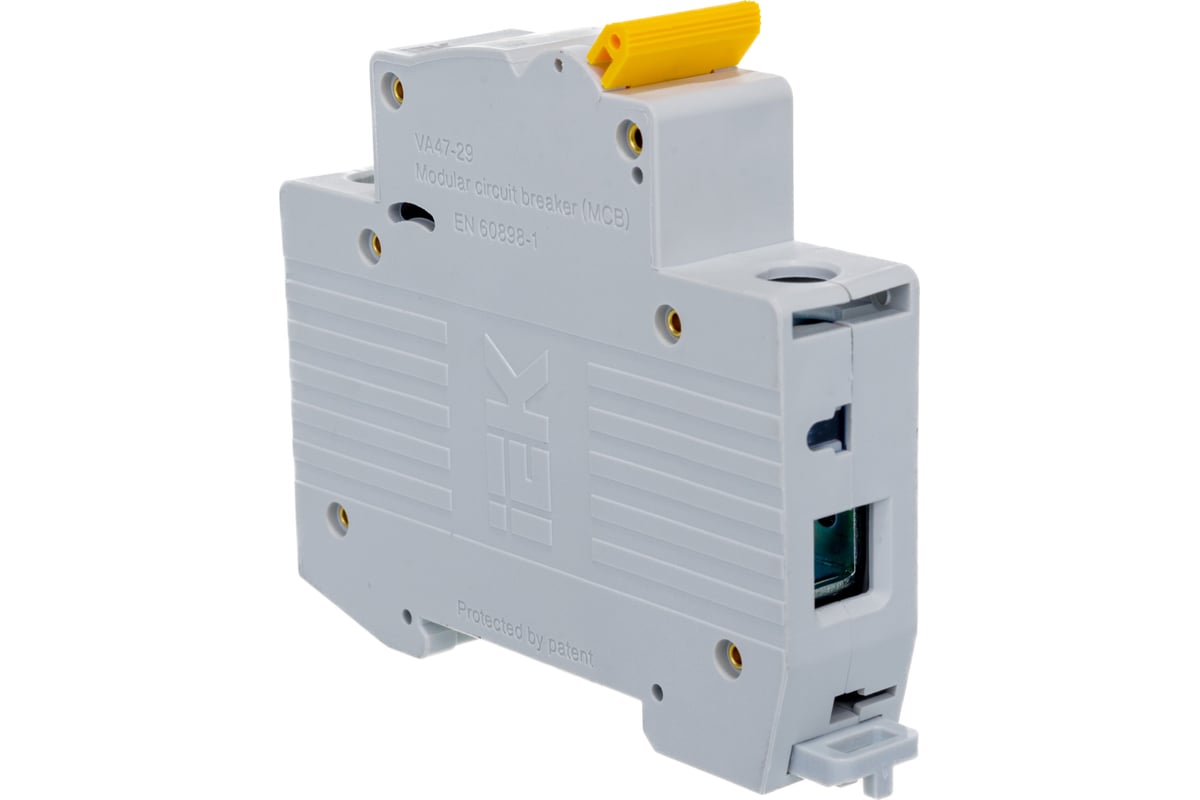

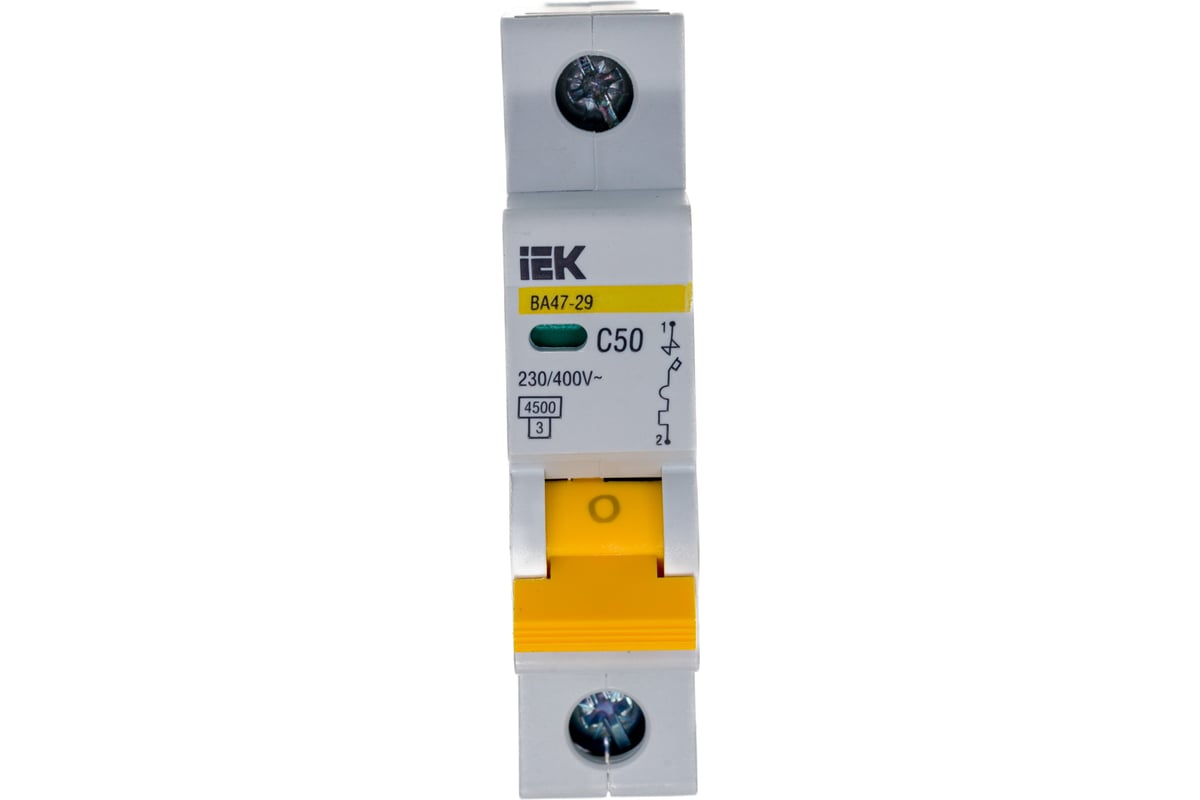

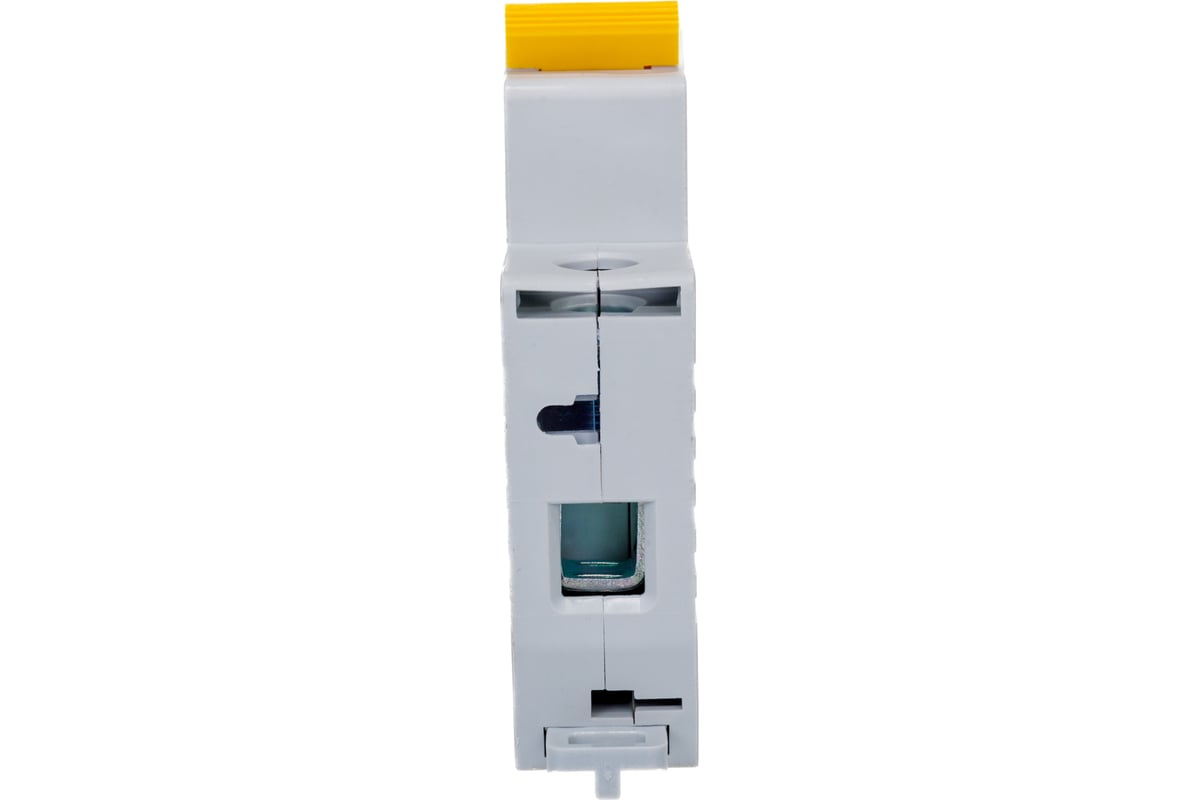

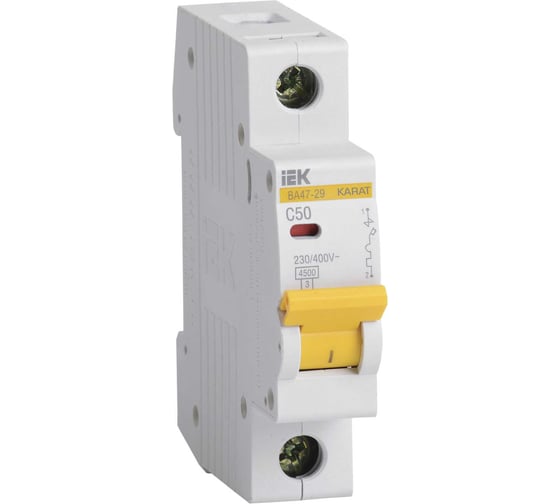

Автоматический выключатель IEK ВА47-29 1п, 50А, С, 4.5кА, MVA20-1-050-C
Гарантия производителя 10 лет
Тип:модульный
Количество полюсов:1
Отключающая способность:4.5 кА
Тип расцепления:C
Все характеристикиСамовывоз:8 ноября,
бесплатно, из 1 магазина
Курьером:9 ноября, от 290 ₽
Аналогичные товары
Сравнить все
Технические характеристики IEK ВА47-29 1п, 50А, С, 4.5кА MVA20-1-050-C
Гарантия производителя 10 лет
на товары IEK
*Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация не является публичной офертой
Россия — родина бренда
Россия — страна производства
Информация об упаковке
Единица товара: Штука
Вес, кг: 0.1
Длина, мм: 100
Ширина, мм: 60
Высота, мм: 20
Этот товар из подборок
Сервисное обслуживание
Расходные материалы для автоматического выключателя IEK ВА47-29 1п, 50А, С, 4.5кА MVA20-1-050-C
Отзывы об автоматическом выключателе IEK ВА47-29 1п, 50А, С, 4.5кА MVA20-1-050-C
4.9
494 отзыва
Сортировать по:
Оценка:
Егор Рубан
05.02.2023г. АстраханьОпыт использования: Несколько месяцев
Достоинства:
1. Реально работает. Отключается как при коротком замыкании в цепи (отрабатывает электромагнитный расцепитель), так и при превышение номинального тока на определенное значение (отрабатывает тепловой расцепитель). Использовал данные изделия как для монтажа на производственных объектах, так и для сборки электрического щита в свой квартире. Работоспособность этих изделий неоднократно проверена на практике. 2. Очень приятная цена на данные автоматические выключатели, стоят значительно дешевле своих конкурентов. При этом работают и не подводят. 3. Широко распространены в розничной сети. Если потребуется замена автоматического выключателя или установка дополнительного изделия их можно найти без каких либо проблем. 4. Качественные винтовые зажимы. Винты не слизываются при мощной затяжке. Резьба не срывается. Автомат не расходится на половинки. 5. Хорошее качество изготовления конструктивных элементов. Дефекты литья, люфты и другие недостатки отсутствуют. 6. Плотно сидит на динрейке. При закрытом замке не сваливается с нее. Для предотвращения движения вдоль динрейки можно дополнительно установить зажимы YXD10. 7. Позволяет подключать различные типы кабелей с сечением жил вплоть до 25мм2. 8. Материал корпуса не распространяет горение. Под воздействием пламени начинает плавиться и немного коптить. При удалении открытого огня материл корпуса затухает.
Недостатки:
1. У автоматов одной модели и серии в зависимости от года выпуска продукции могут иметься конструктивные отличия. Усадить их под общую шину конечно получиться, но вот визуально некоторые автоматы могут выбиваться из общей картины.
Комментарий:
Для интереса было произведено вскрытие корпуса автоматического выключателя и изучение его конструкции и параметров используемых элементов (Смотрите фото). Результатами делюсь с Вами: 1. Неподвижный силовой контакт конструктивно состоит из двух частей. Часть подключаемая к дугогасительной камере имеет минимальную ширину - порядка 6.5мм, толщину - порядка 1мм. Итого минимальное сечение данного элемента составляет порядка 6.5мм2. Данная часть биметаллическая, центральная часть скорее всего выполнена из стали, с медным напылением по верхней части. Часть подключаемая к винтовому зажиму имеет минимальную ширину - порядка 5мм, толщину порядка 1,2 мм. Итого минимальное сечение данного элемента составляет порядка 6мм. Элемент выполнен из меди. Конструктивно обе части элемента соединены между собой спайкой или сваркой. Соединение крепкое и надежное, сломать его руками у меня не получилось. 2. Дугогасительная камера имеет длину 17,8мм и включает в своем составе 9 пластин выполненных из стали. Корпус выполнен из листового изоляционного материала. 3. Винтовые зажимы позволяют выполнять подключение как многопроволочных так и монопроволочных жил сечением до 25мм2. 4. Подвижный силовой контакт имеет минимальную ширину порядка 4мм, толщину порядка 1,4мм. Итого минимальное сечение данного элемента составляет порядка 5.6мм2. Элемент выполнен из меди. 5. Гибкий проводник выполнен из очень тонких медных нитей. Суммарный диаметр проводника порядка 3мм. Итого сечение данного элемента составляет порядка 7мм2. 6. Катушка электромагнитного расцепителя выполнена из медной проволоки диаметром порядка 3мм. Итого сечение данного элемента составляет порядка 7мм2. Катушка имеет четыре витка. 7. Перемычка между биметаллической пластиной и вторым силовым контактом имеет следующие параметры - минимальную ширину порядка 4,5мм, толщину порядка 0,5мм. Итого сечение данного элемента составляет порядка 2,25мм2. Выполнена из меди. 8.Второй силовой контакт имеет следующие параметры- минимальную ширину порядка 4мм, толщину порядка 1,2мм. Итого сечение данного элемента составляет порядка 4,8мм2. Выполнен из меди. 9. Части корпуса соединены между собой развальцованными по краям гильзами. Данные гильзы надежно скрепляют половинки корпуса. Разделить корпуса голыми руками не получилось. Для вскрытия был использован нож, который был вставлен в место стыковки двух половинок и было приложено значительное физическое усилие, только после этого развальцованная часть трубок начала сгибаться и части корпуса стали расходиться.
Покупал(а) для:
Выполнение электромонтажных работ
