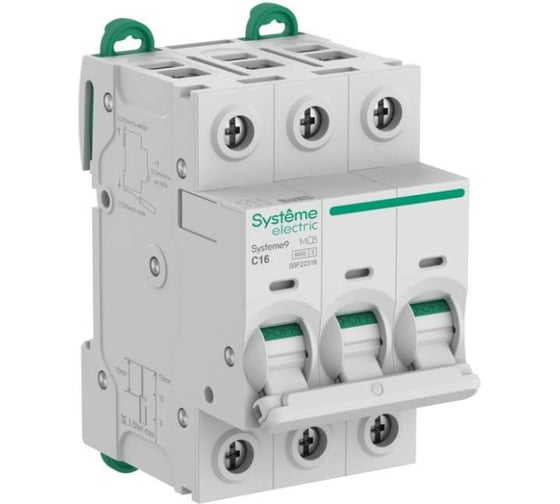

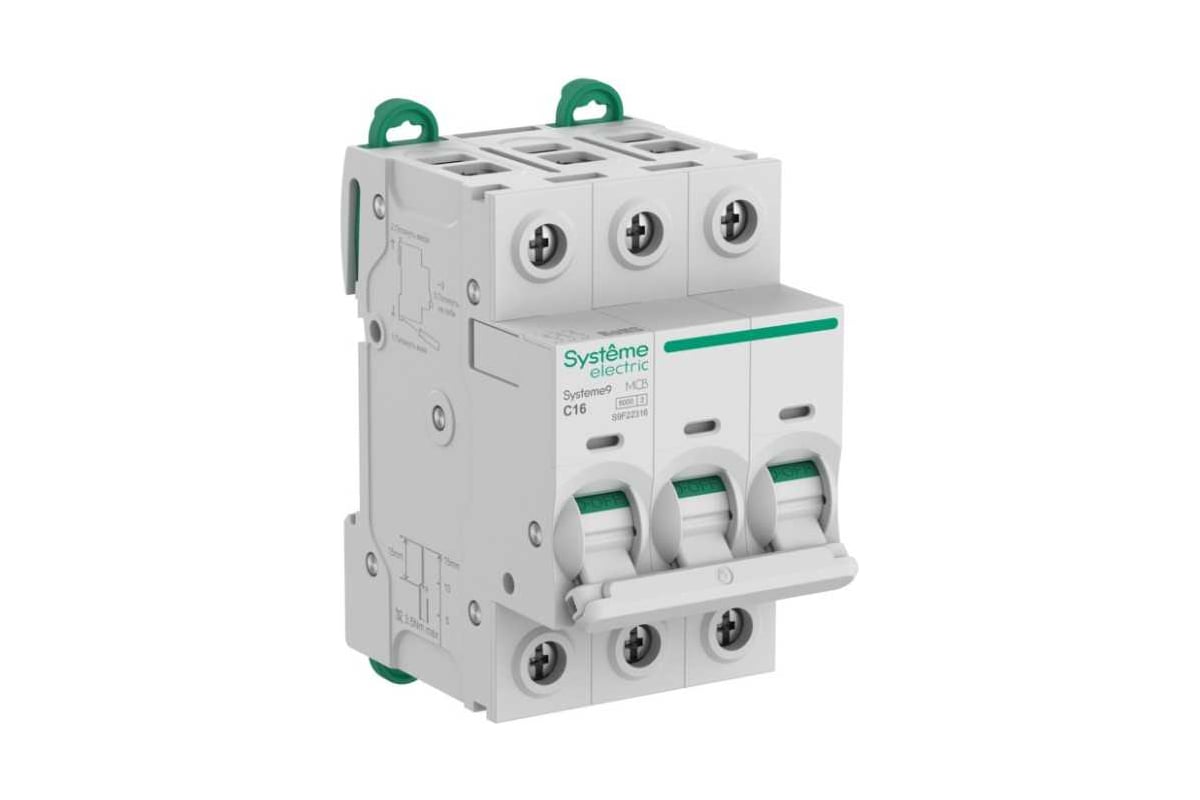

Автоматический выключатель (АВ) Systeme Electric Systeme9 хар-ка C, 16 A, 3 P, 6 kA, 400 В S9F22316

Автоматический выключатель S9FN, серии Systeme9

• 3-полюсный
• номинальный ток 16 А
• характеристика C
• Icn = 6 кА
• Icu = 10 кА

Соответствует требованиям стандартов ГОСТ IEC 60898-1 и ГОСТ IEC 60947-2. Применяется в электрических сетях напряжением 400 В. Предназначен для защиты цепей от перегрузок и токов короткого замыкания. Оснащен двойными безопасными клеммами раздельного монтажа проводников, механизмом мгновенной коммутации, индикаторами состояния контактной группы и срабатывания по причине аварии. Монтируется на DIN-рейку при помощи двухпозиционных защёлок, с возможностью демонтажа без снятия шины PIN.

Принцип работы автоматического выключателя основан на тепловом и электромагнитном воздействии протекающего электрического тока. При возникновении перегрузки в электрической сети протекающий ток нагревает биметаллическую пластину теплового расцепителя, которая, деформируясь, воздействует на механизм включения-выключения, который размыкает контакты и отключает автоматический выключатель. Возникающая при размыкании контактов электрическая дуга гасится при помощи дугогасительной камеры. При коротком замыкании протекающий электрический ток вызывает резкое возрастание магнитодвижущей силы, которая втягивает сердечник катушки электромагнитного расцепителя, который, воздействуя на механизм включения/выключения, размыкает контакты автоматического выключателя. При этом также осуществляется гашение электрической дуги.
