Автономный разгонщик фланцев КВТ РФА-14 (6-61) 87719

Автономный разгонщик фланцев предназначен для разгонки фланцевых соединений трубопроводов при замене уплотнительных прокладок, установки заглушек на магистральных нефтепроводах и газопроводах. Инструмент состоит из корпуса и гидравлического цилиндра, двух раздвижных ступенчатых клиньев и двух сменных ступенчатых накладок, устанавливаемых в зависимости от требуемой величины разгона. В гидравлическом цилиндре объединены гидравлический насос и непосредственно исполнительное устройство - гидроцилиндр с поршнем. Сверху гидроцилиндра установлена подвижная рукоятка.

В инструменте используется гидравлический плунжерный одноступенчатый насос высокого давления. При работе подвижной рукояткой плунжер нагнетает гидравлическое масло из резиновой емкости в гидравлический цилиндр. Под действием гидравлического масла поршень перемещается и приводит в движение раздвижные ступенчатые клинья. Для возврата поршня в исходное положение служит возвратная пружина.

Для полного сброса давления на инструменте расположен винт сброса давления, работающий в положении "закрыто/открыто". После полного сброса давления пружина возвращает поршень в исходное положение.

• Минимальный зазор: 6 мм
• Максимальная ширина раздвижения без съемных накладок: 61 мм
• Максимальная ширина раздвижения со съемными накладками: 81 мм
• Установочные зазоры ступенчатых клиньев: 6, 15, 25, 35 мм, с использованием съемных накладок 56 мм
• Параллельное раздвижение ступенчатых клиньев
• Пружинный возврат штока

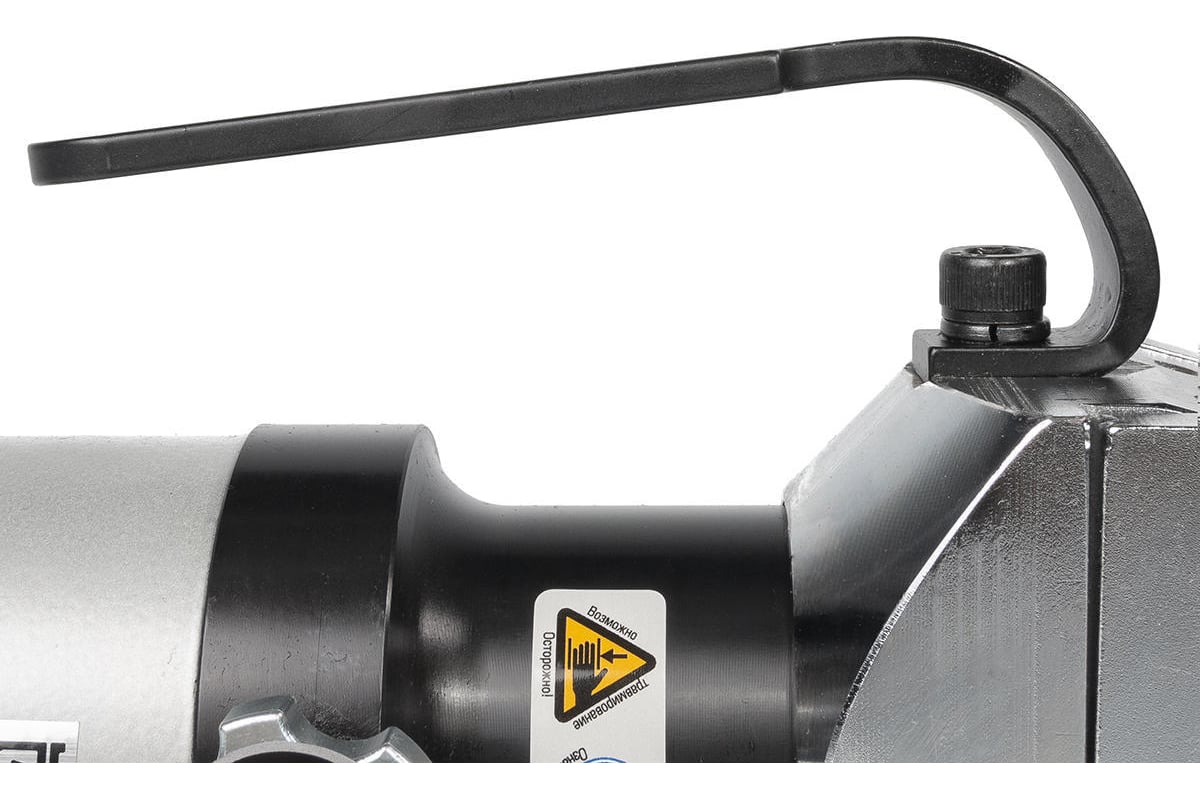

• Рукоятка для удержания инструмента
