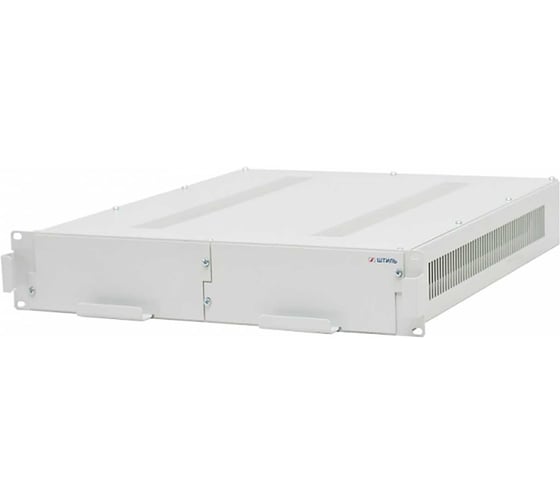

Батарейный модуль Штиль BMR-72-09

Батарейный модуль BMR-72-09 используется совместно с однофазным ИБП «Штиль» SR1102L стоечного исполнения мощностью 2 кВА. Модуль является прочным металлическим контейнером с уже предустановленными аккумуляторными батареями, обеспечивающими требуемое время автономной работы ИБП. Габаритные размеры модуля схожи с размерами источника бесперебойного питания, что позволяет компактно устанавливать устройство рядом с ИБП, образуя единую систему.

Номинальное напряжение группы АБ в модуле составляет 72 В. В нем установлено шесть аккумуляторных батарей 12 В емкостью по 9 Ач. Суммарная емкость батарей в модуле составляет 9 Ач. Поддерживается параллельное подключение батарейных модулей (до 6 шт.).

Ниже представлена таблица времени автономной работы ИБП SR1102L в зависимости от мощности нагрузки.

Мощность нагрузки, ВА200400600800100012001400160018002000Время автономной работы ИБП SR1102L, мин120452520151210875

BMR-72-09 оснащен необходимым функционалом по контролю работы встроенных батарей:

• мониторингом состояния (напряжения блока, внутреннего сопротивление блока, температуры, тока, общего напряжения системы АБ);
• тестом ёмкости;
• защитой от глубокого разряда (LVD);
• термокомпенсацией заряда.

Батарейный модуль имеет фронтальный доступ к выдвижным блокам аккумуляторных батарей, что позволяет заменить их без демонтажа устройства. BMR-72-09 соединяется с ИБП с помощью разъема TD50A «Андерсон».
