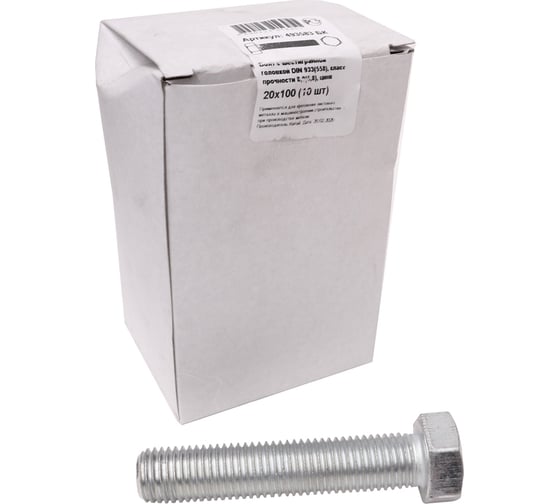

Болт крепежная техника ш\г, полная резьба, DIN 933, 20х100 мм, 10 шт. 493583 БК

Крепежная техника Болт с ш\г полная резьба DIN 933 (558) 20х100 (10шт) 493583 БК

Болт с шестигранной головкой, с полной метрической резьбой
Основные идентификаторы

Тип изделия: Болт (Винт) класса "болт"

Форма головки: Шестигранная под ключ (ШГ)

Тип резьбы: Полная (на всю длину стержня)

Стандарт: DIN 933 (ISO 4017, ГОСТ 7798-70 - аналоги)

Класс прочности: 5.8

Ключевые размеры и геометрия (в мм)

• Номинальный диаметр резьбы (d):M20
• Шаг резьбы (P):2.5 мм(крупный, стандартный для М20)
• Длина болта (L):100 мм(под длиной понимается общая длина от опорной поверхности головки до торца стержня).
• Длина резьбы (b):Полная, равна длине болта (60 мм) согласно DIN 933.
• Высота головки (k):~12.5 мм (номинал по стандарту)
• Размер "под ключ" (s):30 мм(номинальный размер между параллельными гранями шестигранника).
• Диаметр опорной поверхности головки (dw):~28.2 мм (мин., по стандарту)
• Радиус под головкой:Без радиуса, переход скошенный.

3. Механические свойства (класс прочности 5.8)

• Материал:Углеродистая сталь (нелегированная, группа сталей по DIN EN ISO 898-1).
• Минимальный предел прочности на растяжение (Rm):500 Н/мм²(≈ 51 кгс/мм²)
