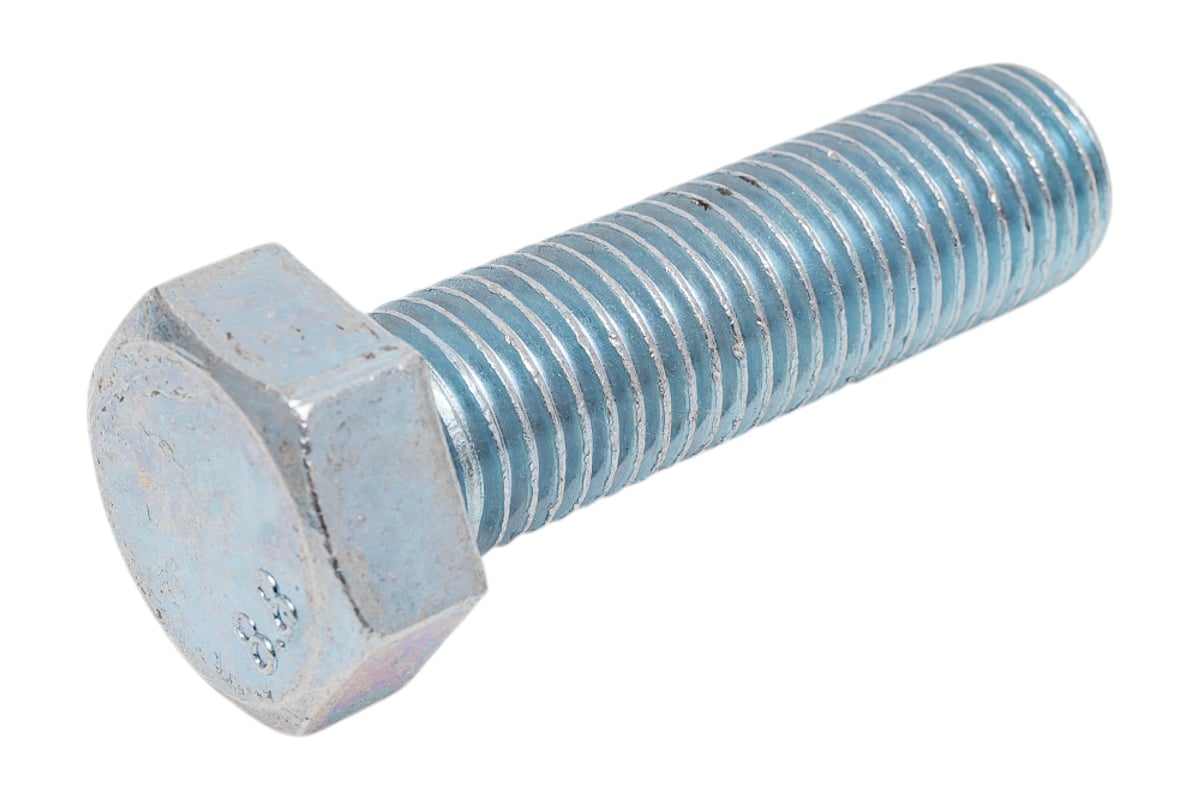

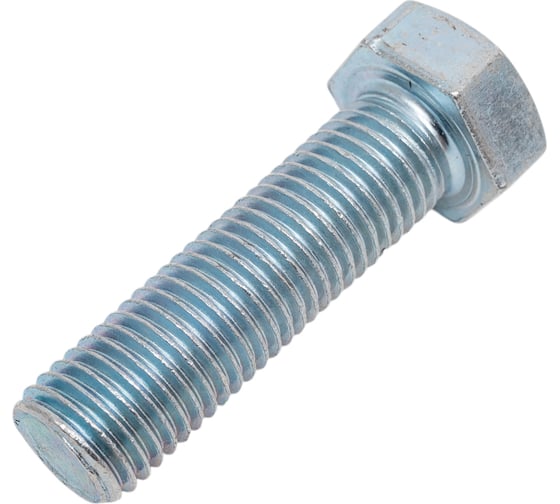

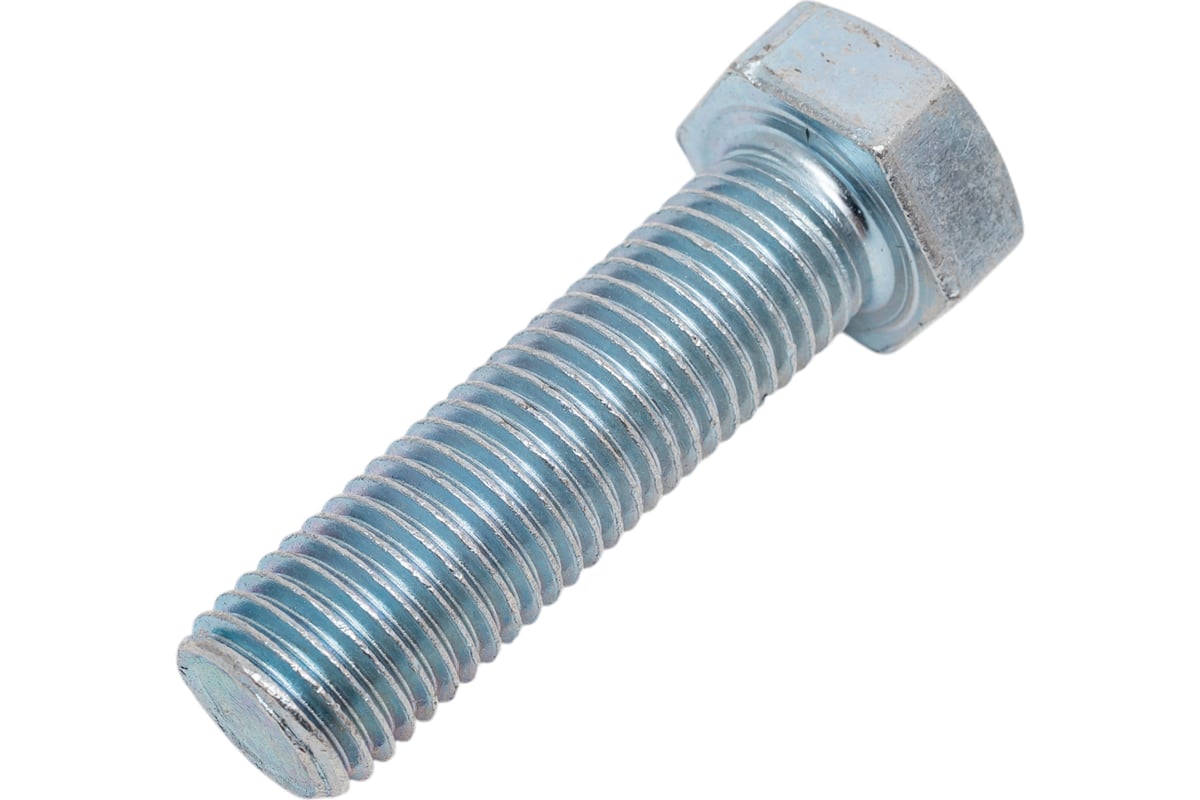

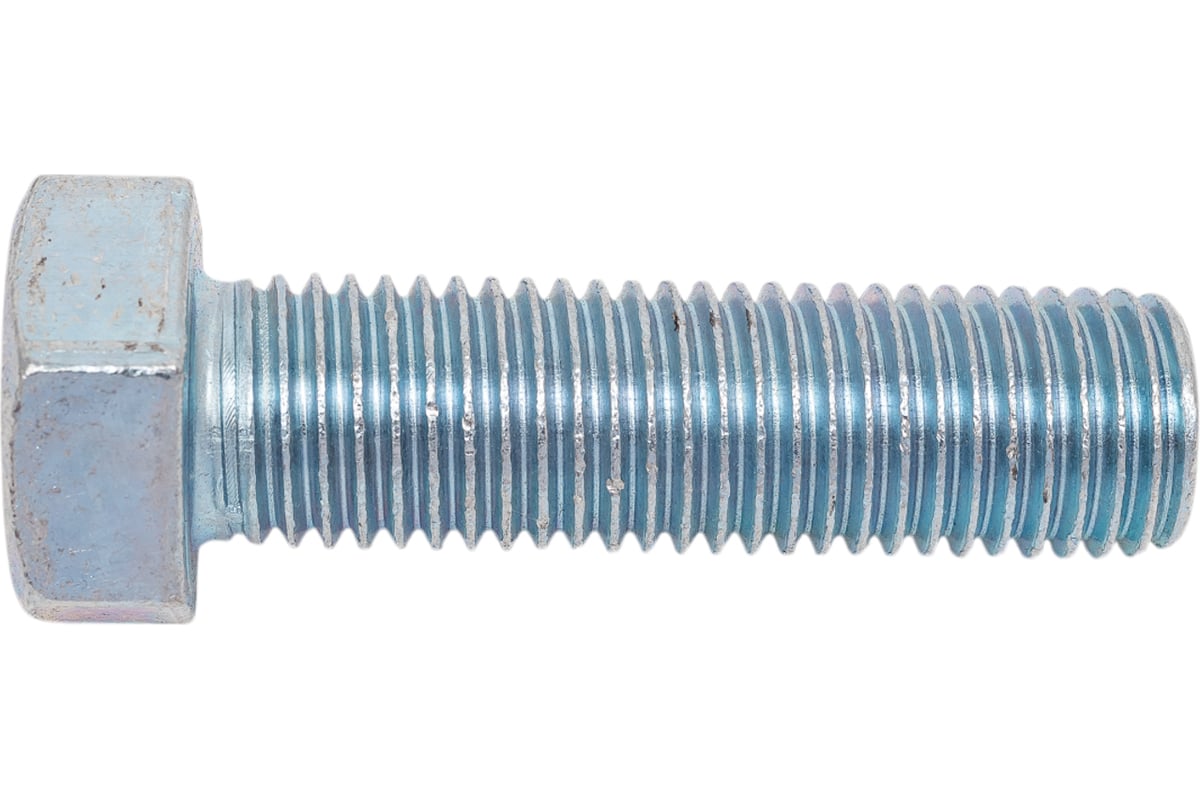

Болт крепежная техника шестигранный шлиц, полная резьба, DIN 933(558) 20х70 (10шт) 493580 БК

крепежная техника Болт с ш\г полная резьба DIN 933 558 20х 70 10шт 493580 БК

Основные идентификаторы

Тип изделия: Болт (Винт) класса "болт"

Форма головки: Шестигранная под ключ (ШГ)

Тип резьбы: Полная (на всю длину стержня)

• Стандарт: DIN 933 (ISO 4017, ГОСТ 7798-70 - аналоги)
• Класс прочности: 5.8
• Ключевые размеры и геометрия (в мм)
• Номинальный диаметр резьбы (d): M20
• Шаг резьбы (P): 2.5 мм (крупный, стандартный для М20)

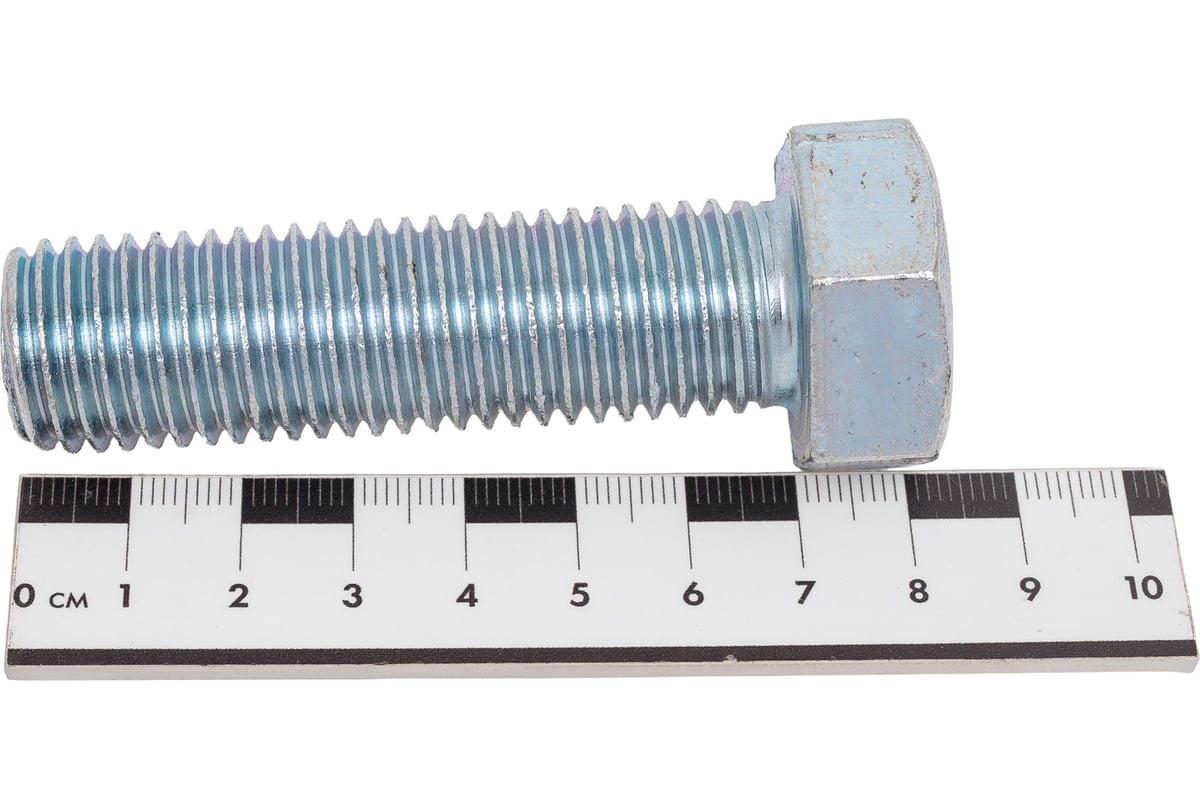

• Длина болта (L): 70 мм (под длиной понимается общая длина от опорной поверхности головки до торца стержня).
• Длина резьбы (b): Полная, равна длине болта (60 мм) согласно DIN 933.
• Высота головки (k): ~12.5 мм (номинал по стандарту)
• Размер "под ключ" (s): 30 мм (номинальный размер между параллельными гранями шестигранника).
• Диаметр опорной поверхности головки (dw): ~28.2 мм (мин., по стандарту)
• Радиус под головкой: Без радиуса, переход скошенный.
• Механические свойства (класс прочности 5.8)
• Материал: Углеродистая сталь (нелегированная, группа сталей по DIN EN ISO 898-1).
• Минимальный предел прочности на растяжение (Rm): 500 Н/мм² (≈ 51 кгс/мм²)
• Минимальный предел текучести (Re): 400 Н/мм² (≈ 41 кгс/мм²) *Примечание: Для класса 5.8 условный предел текучести составляет 0.8 от Rm, что равно 400 Н/мм². Цифра "58" в маркировке означает 0.58 от Rm (290 Н/мм²) - это минимальный предел текучести при срезе или расчетная величина.*
• Относительное удлинение (A): ≥ 20% (характеристика пластичности)
• Твердость по Бринеллю (HB): 147 - 209 HB
