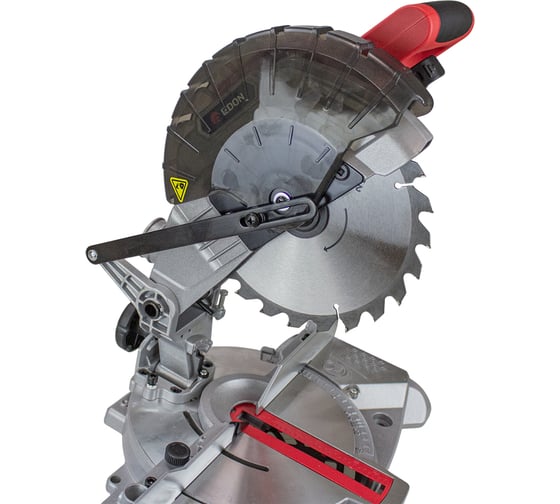

Торцевая пила EDON CMS-210/1600 (1600Вт; 210х30мм; 4000об/мин) 44306

Пила торцевая (торцовочная) электрическая предназначена для выполнения прямых, боковых и косых распилов и резов в древесине, ДСП, ДВП, пластмассах. Основным несущим узлом режущего блока пилы является металлический редуктор, выполненный заодно с верхним защитным кожухом диска (рис.1 поз.5). К редуктору крепится пластиковый корпус двигателя (рис.1 поз.15), с закреплённой на нём рукояткой (рис.1 поз.2). Вертикальное перемещение режущего блока для реза обеспечивает суппорт режущего блока. Возвратная пружина (рис.1 поз.23) на оси суппорта, возвращает режущий блок в исходное (верхнее) положение.

Заготовка на рабочем столе может быть повёрнута на угол от 0 до 45° за счёт поворотного стола (рис.1 поз.8). На основной рукоятке пилы расположена клавиша выключателя (рис.1 поз.3). Конструкция пилы позволяет осуществлять пропилы, кроме вертикальных (0 - 90°): косые пропилы материала под заданным углом от 0 до 45° относительно задней кромки заготовки в обе стороны (смещением поворотного стола) и наклонные пропилы с заданным углом (от 0 до 45°) относительно вертикальной оси влево.

Крутящий момент с якоря электродвигателя шестернёй передаётся на шпиндель, соосный с двигателем. На шпиндель, между опорным и зажимным фланцами крепится пильный диск (рис.1 поз.4). Диск является основным рабочим инструментом для резки выбранных материалов.
