Номинальный ток
Нет в наличии, последняя цена
952 ₽

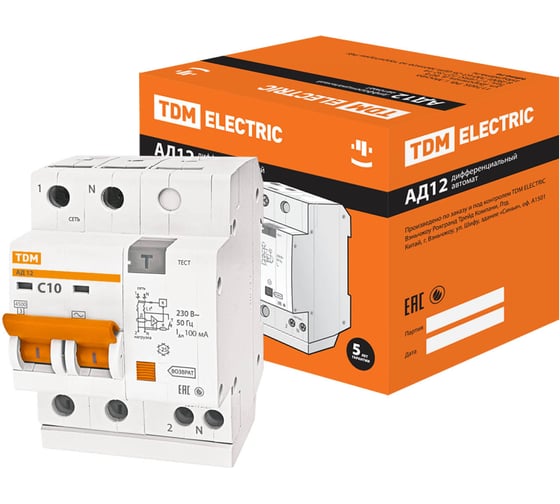

Дифференциальный автомат TDM АД12 2Р 10А 100мА SQ0204-0004 - это защитное устройство для распределительных и групповых цепей, имеющих различную нагрузку. Изделие обеспечивает проведение тока в нормальном режиме и отключает ток при коротких замыканиях, перегрузке, при прикосновении человека к токоведущим частям электроустановок или утечке дифференциального тока на землю.
Технические характеристики TDM АД12 2п, 10 А, 100 мА SQ0204-0004
Преимущества TDM АД12 2п, 10 А, 100 мА SQ0204-0004
- Корпус и детали дифференциального автомата TDM АД12 2Р 10А 100мА SQ0204-0004 выполнены из пластика не поддерживающего горение;
- Маркировка не подвержена стиранию на протяжении всего срока эксплуатации;
- Соответствует стандартам ГОСТ Р 51327.1-99;
- Номинальное напряжение частотой 50 Гц: 230/400 В;
- Номинальный условный дифференциальный ток короткого замыкания: 4500 А;
- Время отключения при номинальном дифференциальном токе: ≤40 мс;
- Условия эксплуатации: УХЛ4;
- Электрическая износостойкость, циклов В-О: не менее 6000;
- Механическая износостойкость, циклов В-О: не менее 20000;
- Максимальное сечение присоединяемых проводников: вход: 25 мм2 - для многожильного проводника, 35 мм2 - для одножильного; выход: 16/25 мм2 - для многожильного проводника, 25/35 мм2 - для одножильного;
- Наличие драгоценных металлов (серебро): 0,15÷0,22 г/полюс;
- Диапазон рабочих температур: от -25 до +40 °С;
- Момент затяжки: 3 Н*м;
- Возможность подключения дополнительных аксессуаров КС47 и КСВ47;
- Наличие двойного одновременного подключения шины и проводника значительно расширяет диапазон возможных схемных решений;
- В блоке дифференциальной защиты предусмотрена кнопка "возврат", которая, в случае срабатывания аппарата по дифференциальному току, выходит из корпуса и препятствует повторному включению аппарата без возврата ее в корпус;
- Насечки на контактных зажимах предотвращают перегрев и оплавление проводов за счет более плотного и большего по площади контакта;
- На лицевой панели каждого полюса дифференциального автомата АД реализован механический индикатор положения контактов (включено/отключено);
- Аппарат сочетает в себе функции автоматического выключателя и выключателя дифференциального тока;
- Подробная инструкция по монтажу и эксплуатации позволяет легко монтировать автомат даже начинающему монтажнику;
- Клеммные зажимы автомата промаркированы, что позволяет избежать ошибок при монтаже;
- Защелка на DIN-рейку с фиксацией упрощает монтаж и демонтаж аппарата;
- Конструкция клеммных зажимов позволяет исключить случайное прикосновение к токоведущим частям;
- Защита от сверхтоков в каждом из полюсов;
- Класс АС - дифференциальные автоматы класса АС защищают от синусоидальных дифференциальных токов;
- Класс токоограничения - ограничивает ток короткого замыкания в пределах 1/3 полупериода;
- Номинальная отключающая способность - максимальный ток короткого замыкания, который данный дифференциальный автомат способен отключить и остаться в работоспособном состоянии;
- Кривая отключения - отражает порог срабатывания при защите от короткого замыкания;
- Кривая С - ток в цепи в 5-10 раз больше номинального.
Гарантия производителя 60 месяцев
на товары TDM
*Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация не является публичной офертой
Россия — родина бренда
Китай — страна производства
Комплектация
- Упаковка - коробка;
- Инструкция.
Информация об упаковке
Единица товара: Штука
Вес, кг: 0.25
Длина, мм: 90
Ширина, мм: 60
Высота, мм: 80
