Электромагнит для магнитопорошковой дефектоскопии Машпроект ЭМА-200 X519971986

Электромагнит применяется для проведения магнитопорошкового метода неразрушающего контроля металлических изделий по ГОСТ Р 56512-2015. Прибор выявляет поверхностные и подповерхностные дефекты в основном материале: трещины, волосовины, надрывы; непровары сварных соединений. Исследуемые объекты должны быть выполнены из ферромагнитных металлов и сплавов с относительной магнитной проницаемостью не менее 40.

Намагничивание изделий различных форм и отдельных зон изделий, в т.ч. сварных швов, переменным или постоянным магнитным полем. В режиме "ПЕРЕМЕННЫЙ ТОК" прибор может использоваться для размагничивания объектов контроля путем постепенного удаления включенного электромагнита от объекта контроля. Устройство удовлетворяет требованиям, установленным в ГОСТ Р 53700-2009 часть 3.

На торце корпуса расположен специальный переключатель для выбора режима работы: "ВЫКЛ.", "ПЕРЕМЕННЫЙ ТОК", "ПОСТОЯННЫЙ ТОК". Кабель питания подключается через разъем, обеспечивающий полную герметичность соединения. Возможность отключения кабеля значительно облегчает эксплуатацию и транспортировку электромагнита. Прочный пыле-влагозащищенный корпус с классом защиты IP54 позволяет работать в сложных производственных или полевых условиях. Удобная ручка и элементы управления для работы в перчатках. Регулируемая шарнирная конструкция ярма электромагнита обеспечивает эффективную работу на деталях любой конфигурации и ориентации. Межполюсное расстояние варьируется от 42 до 242 мм. Возможен контроль различных объектов и их сварных швов путем намагничивания всего изделия или его отдельных участков.

Типовые объекты контроля:

• Сварные швы
• Детали машин и механизмов
• Строительные металлические конструкции
• Трубопроводы
• Металлопрокат
• Отливки

Использовать электромагнит должны квалифицированные специалисты, прошедшие аттестацию на I, II или III уровень в области магнитопорошкового контроля, в соответствии с действующими правилами аттестации персонала.

• Перед началом работы необходимо осмотреть электромагнит и сетевой кабель на наличие повреждений
• Сконфигурировать подвижные полюса электромагнита для установки в зоне контроля
• Подключить сетевой кабель к разъему на корпусе электромагнита
• Подключить сетевой кабель к розетке питающей сети (230В, 50Гц)
• С помощью переключателя выбрать режим работы – “ПЕРЕМЕННЫЙ ТОК” или “ПОСТОЯННЫЙ ТОК”
• Установить электромагнит полюсами в зону контроля на изделии
• Нажать и удерживать кнопку “ПУСК” (расположена на рукоятке электромагнита) для создания в изделии магнитного поля.

Для размагничивания изделия необходимо установить переключатель выбора режима работы в положение “ПЕРЕМЕННЫЙ ТОК”; затем, удерживая нажатой кнопку «ПУСК», медленно удалить электромагнит от поверхности изделия. Зона контроля будет размагничена убывающим переменным магнитным полем. По окончании работы – отключить сетевой кабель от розетки сети, затем – от разъема на корпусе прибора. Очистить электромагнит от остатков магнитной суспензии.

Внимание! Необходимо соблюдать параметры рабочего цикла, иначе возможен перегрев электромагнита и преждевременный выход из строя!
Нельзя оставлять подключенный к сети электромагнит без присмотра!

• Среднее расстояние между полюсами 142 мм
• Максимальное расстояние между полюсами 242 мм
• Минимальное расстояние между полюсами 42 мм
• Поперечное сечение полюсов, не менее 26х25 мм
• Рабочее магнитное поле AC/DC
• Рабочий ток переменный 2.5 А, постоянный 0.25 А
• Сила отрыва, не менее:
• Переменный ток 10 кг
• Постоянный ток 30 кг
• Сеть переменного тока 230В, 50Гц
• Рабочий цикл 50 %
• Максимальная длительность включения 6 с
• Степень защиты IP 54
• Габаритные размеры 229x275x61 мм

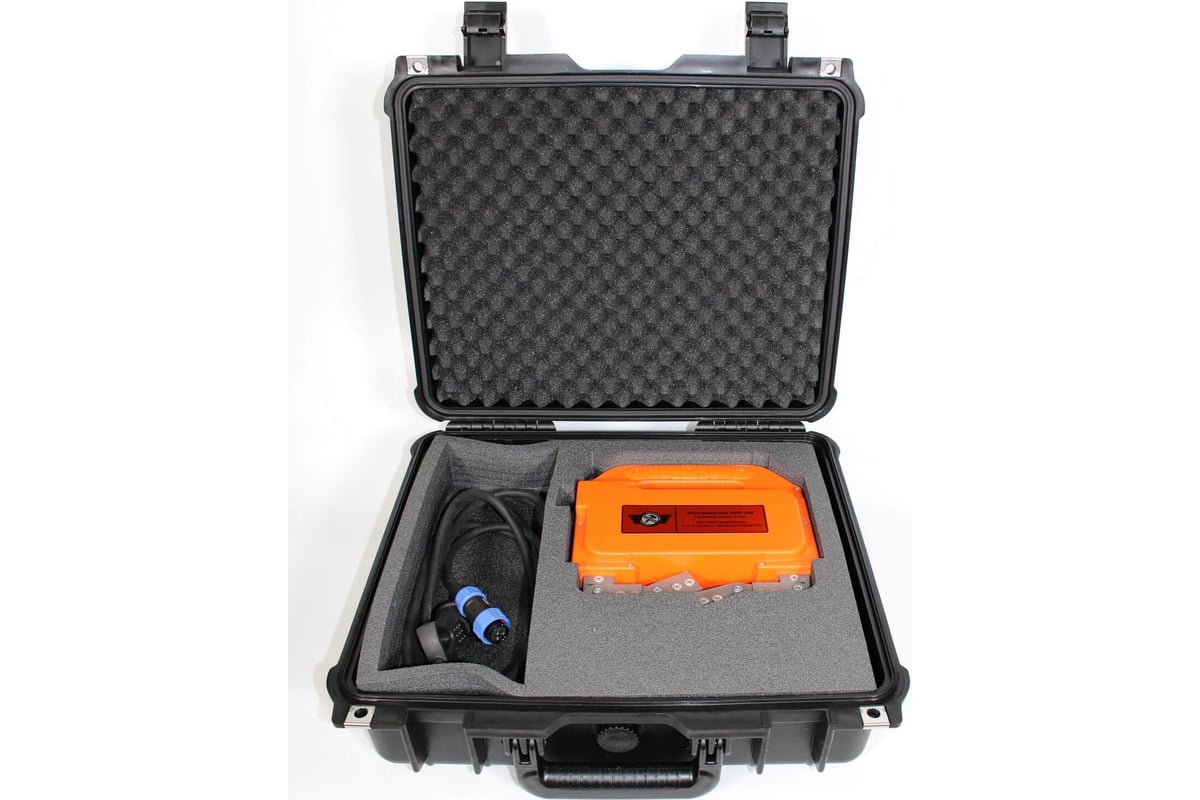

• Съемный сетевой кабель длина 3 м, влагозащищенный разъем
• Температура окружающего воздуха – 30 до + 55 °С
