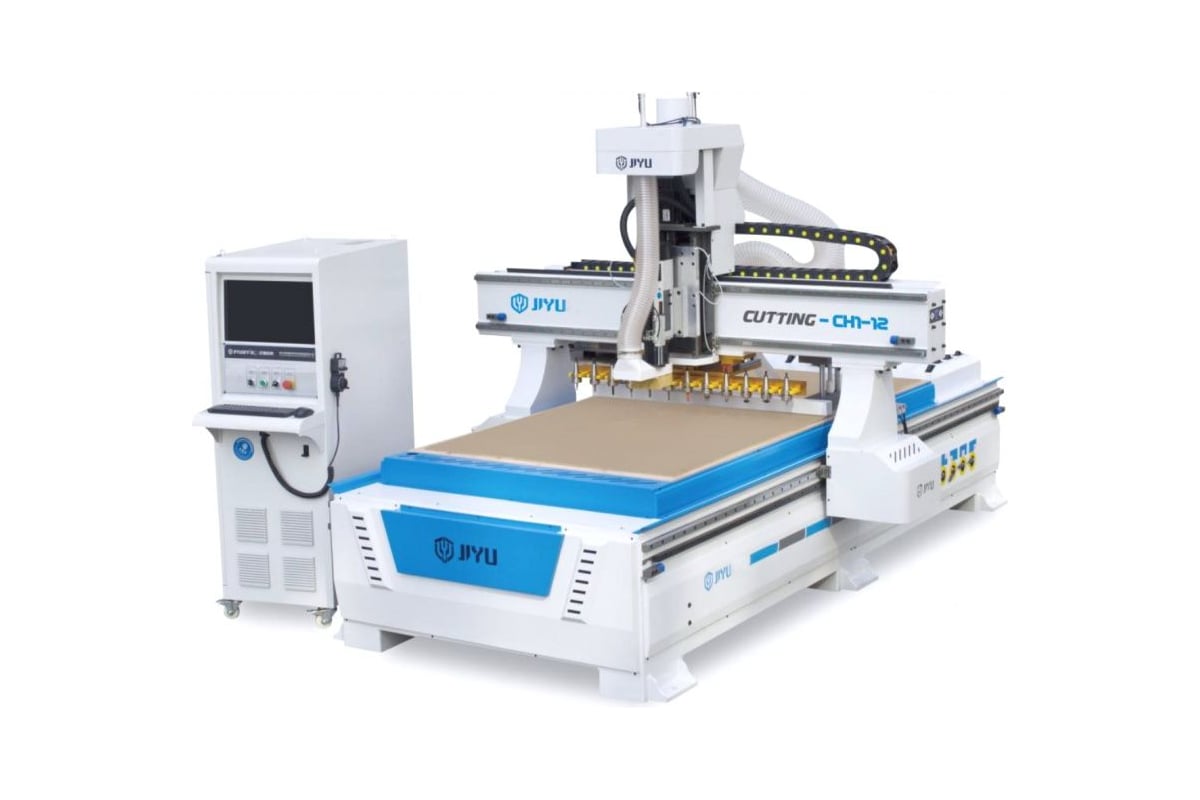

Фрезерный станок с ЧПУ JIYU CH1-12 01-5401

Станина:

Станина станка выполнена из толстостенного метала с большим количеством продольных и поперечных ребер жесткости, что обеспечивают стабильную работу и превосходную виброустойчивость станка. Механическая обработка монтажных плоскостей производится на портальном обрабатывающем центре производства Тайвань. Допуск на прямолинейность монтажной поверхности направляющей рейки/стойки после механической обработки составляет ≤0,02 мм (по всей длине). Корпус станины и портал дважды обрабатывается на обрабатывающем центре: (1) Операция фрезерования + сверление (2) снятие технологической фаски + нарезание резьбы + тонкое фрезерование, что обеспечивает идеальную сборку и безупречную точность в работе станка.

Шпиндель:

Станок оснащен шпинделем промышленной серии мощностью 9 кВт с оборотами 24000 об/мин.

Способ смены инструмента: автоматический.

Автоматическая смена инструмента на портале:

Магазин автоматической смены инструмента на 12 позиций расположен непосредственно на портале, что позволяет станку быстро менять инструмент именно в точке обработки. Такая система уменьшает время замены инструмента в 2-3 раза, соответственно время технологического процесса обработки деталей уменьшается.

Станок оснащен программно-управляемым верхним прижимным валом, который удерживает деталь в процессе обработки, что в разы увеличивает фиксацию детали на столе и исключает ее смещение при фрезеровании.

• Рабочее поле 2100х3050х200 мм
• X/Y/Z движение по осям 2100х3050х200 мм
• Точность 0,15 мм
• Точность повторного позиционирования 0,05 мм
• Тип передачи по осям X, Y косозубые рейки, Z-ШВП
• Скорость холостого хода max, мм/мин: 60000
• Скорость вращения шпинделя, об/мин: 24000
• Мощность шпинделя 9 кВт
• Система управления LNC Control System
• Инвертор 11KW VEICHI Inverter
• Тип электродвигателей перемещения СЕРВОМОТОРЫ
• Электрические компоненты Schneider
• Мотор редуктор ZHONGDA geared motor
• Напряжение AC 380 В / 3 PH / 50 Гц
• Общая мощность 18 кВт
