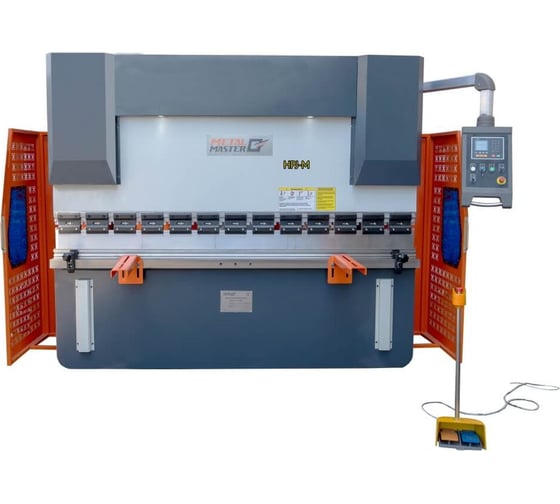

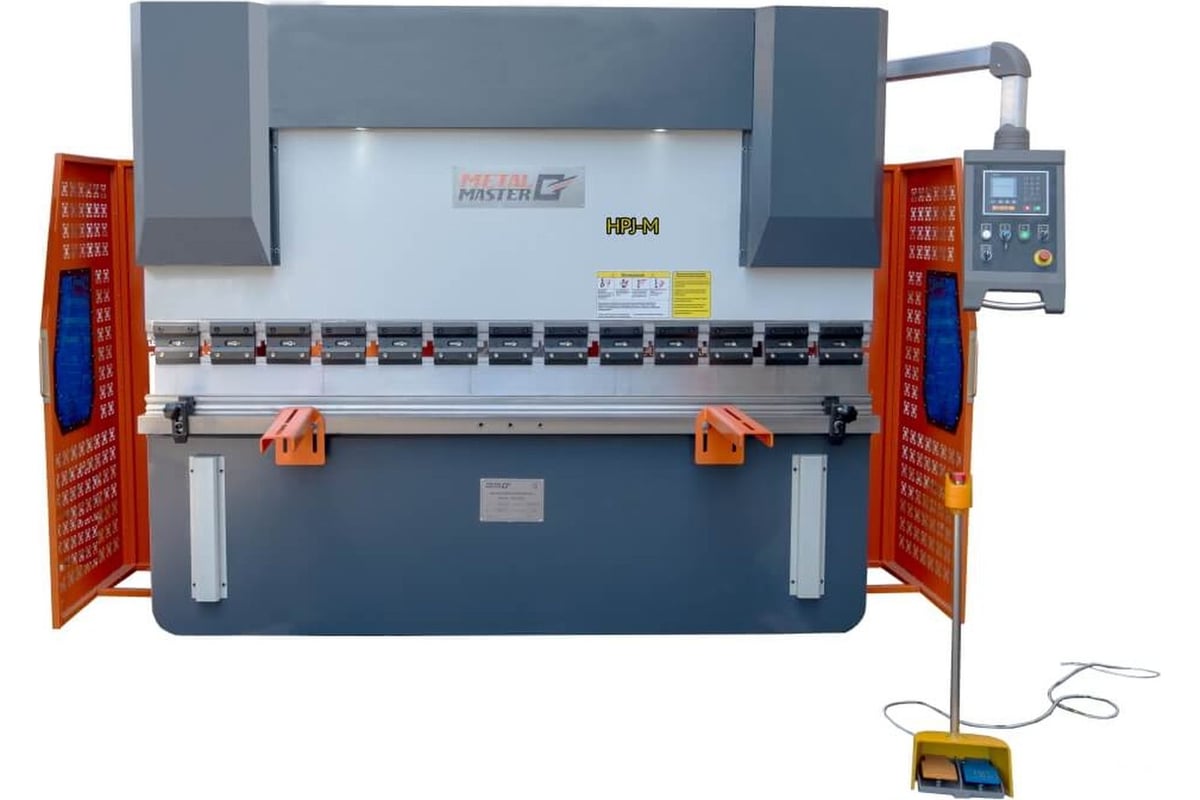

Гидравлический гибочный пресс MetalMaster HPJ 32100 M 19045

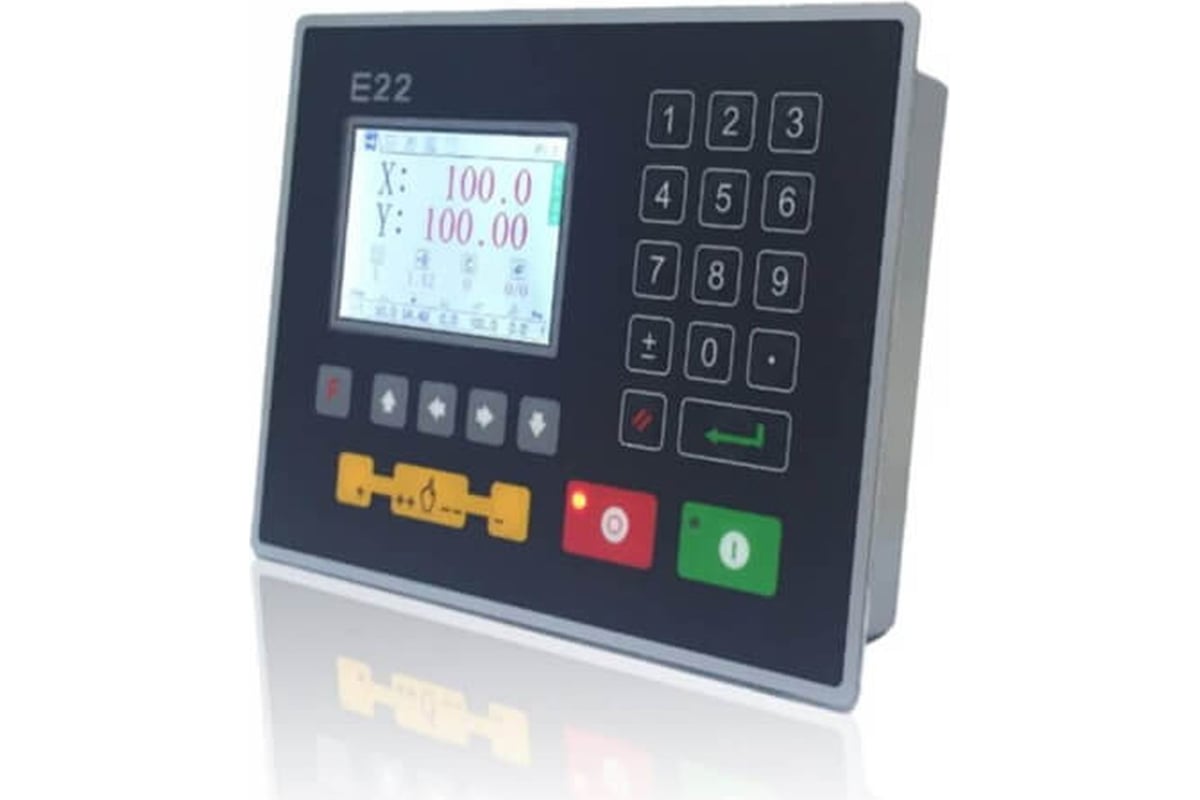

Гидравлический гибочный пресс имеет панель управления, расположенную справа от траверсы на поворотном кронштейне. Система ЧПУ E22 имеет:

• Программирование угла гиба в градусах
• Управление осями с точностью 0,1 мм
• Библиотека инструментальной оснастки
• Память 30 программ: в каждой программе до 15 рабочих шагов
• Возможность корректировки угла гибки
• Работа в метрической и дюймовой системах
• Библиотека инструментальной оснастки позволяет задавать угол гиба в градусах, что позволяет оператору изменить угол без дополнительных вычислений вручную, снижая риск ошибки

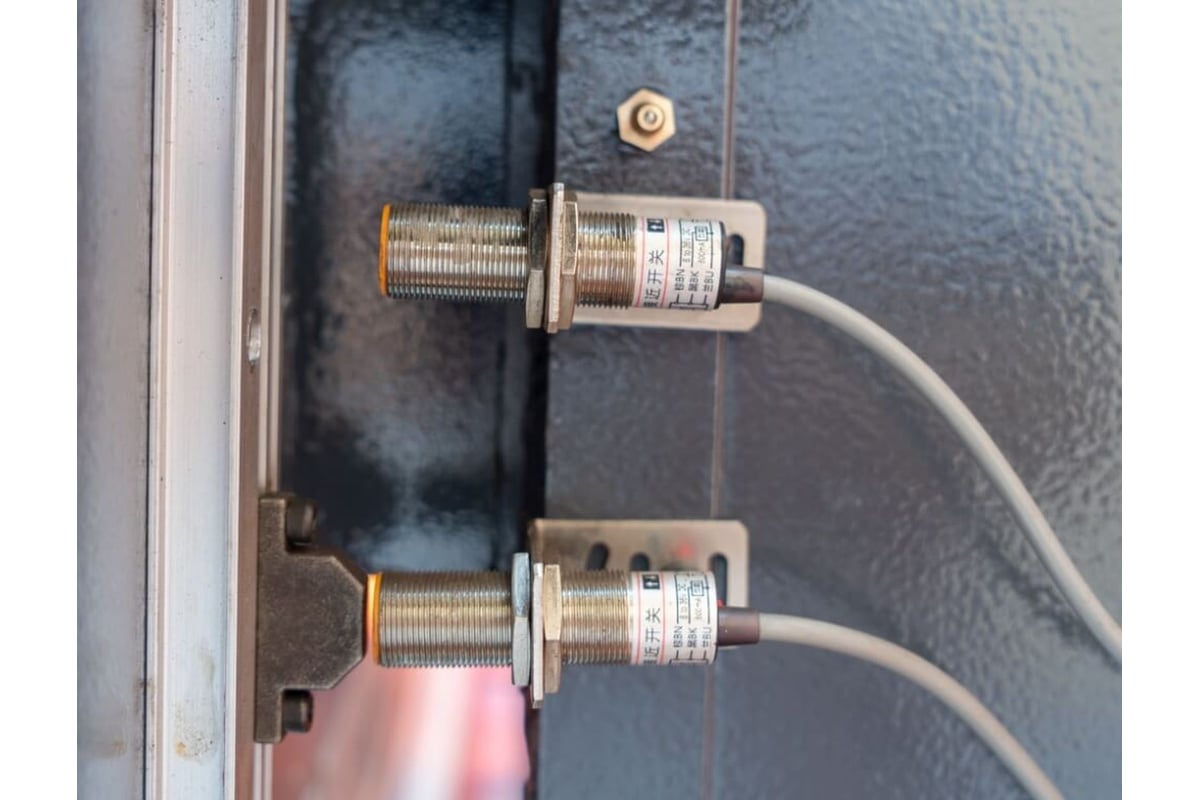

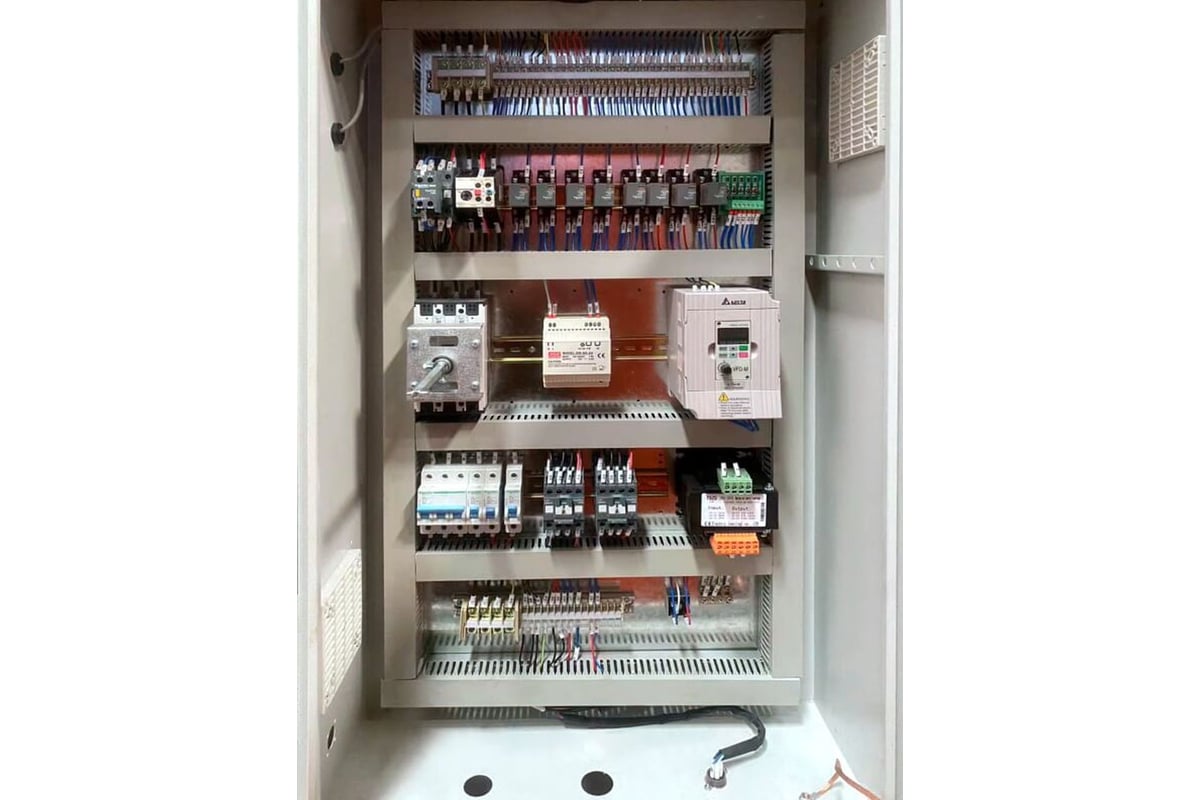

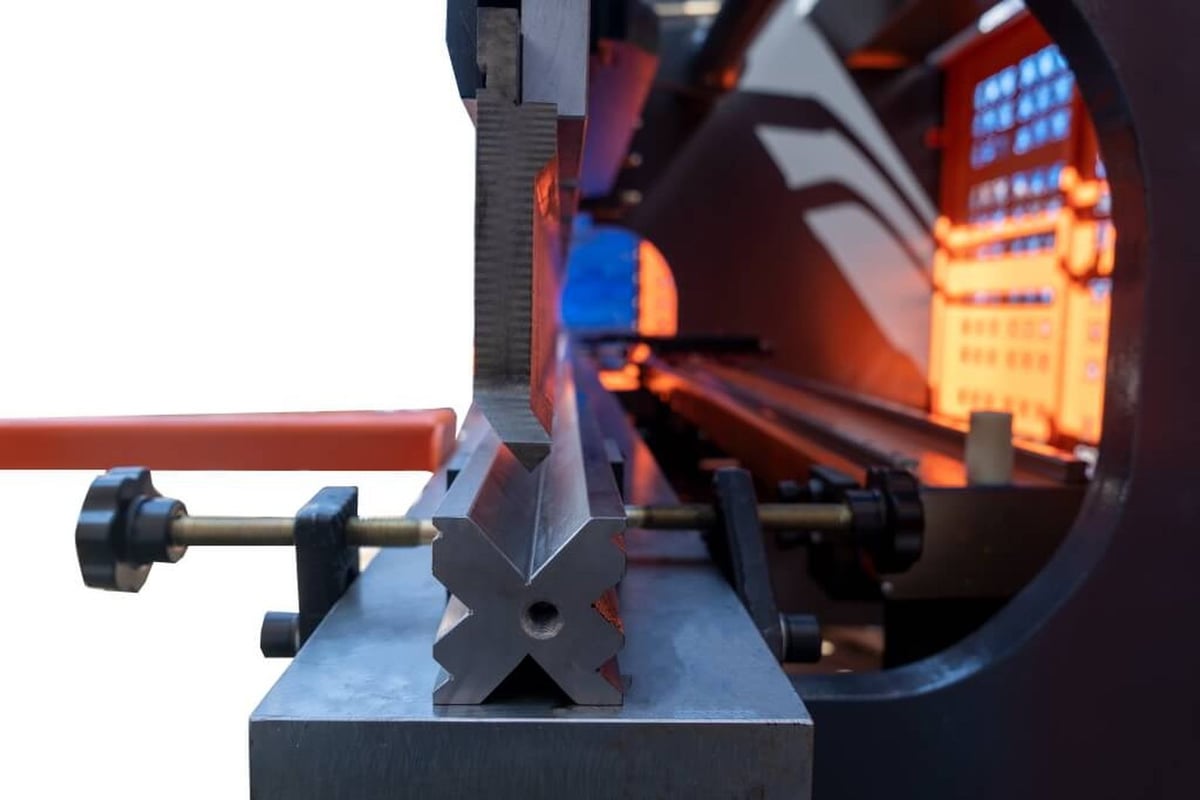

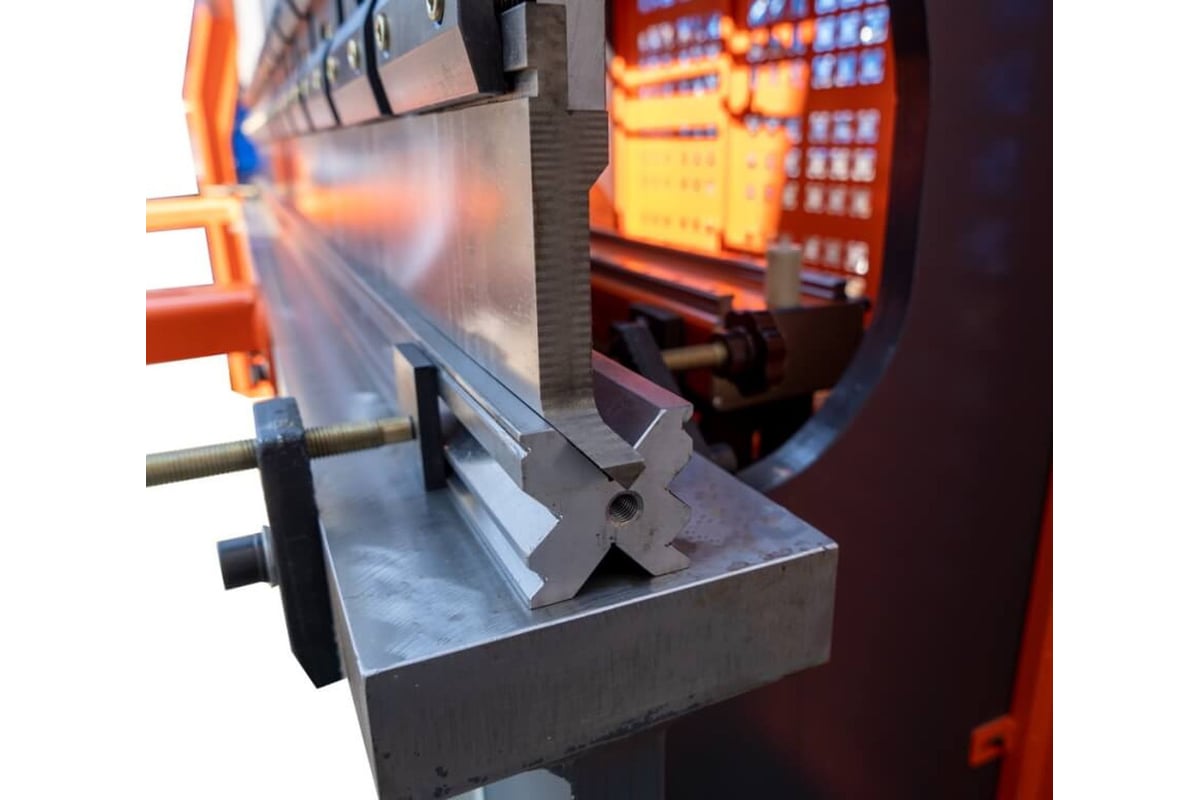

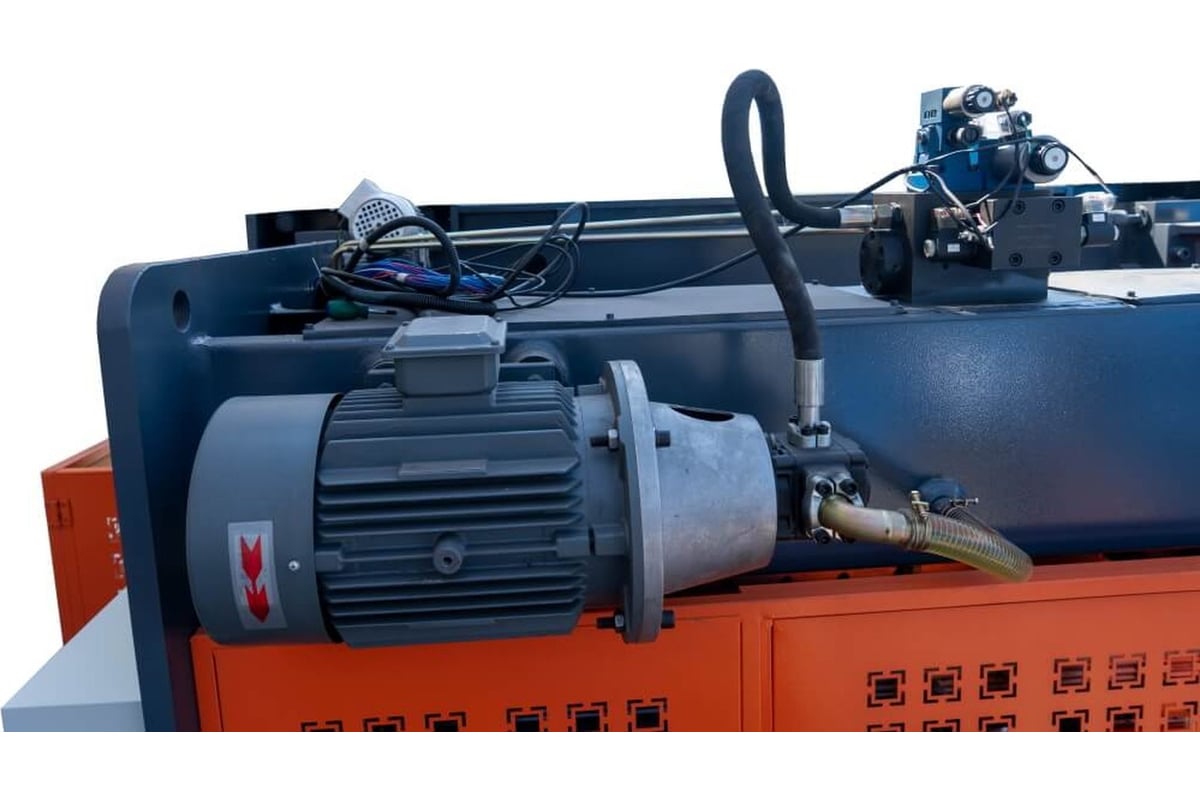

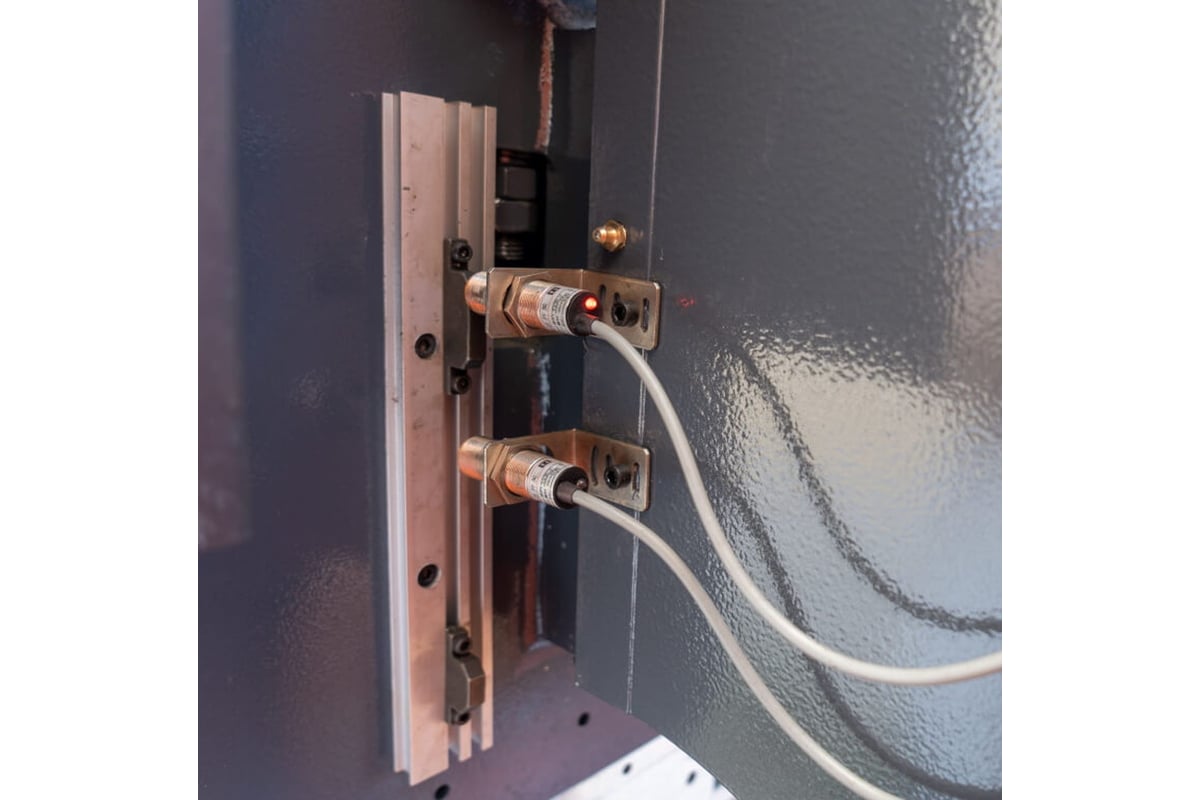

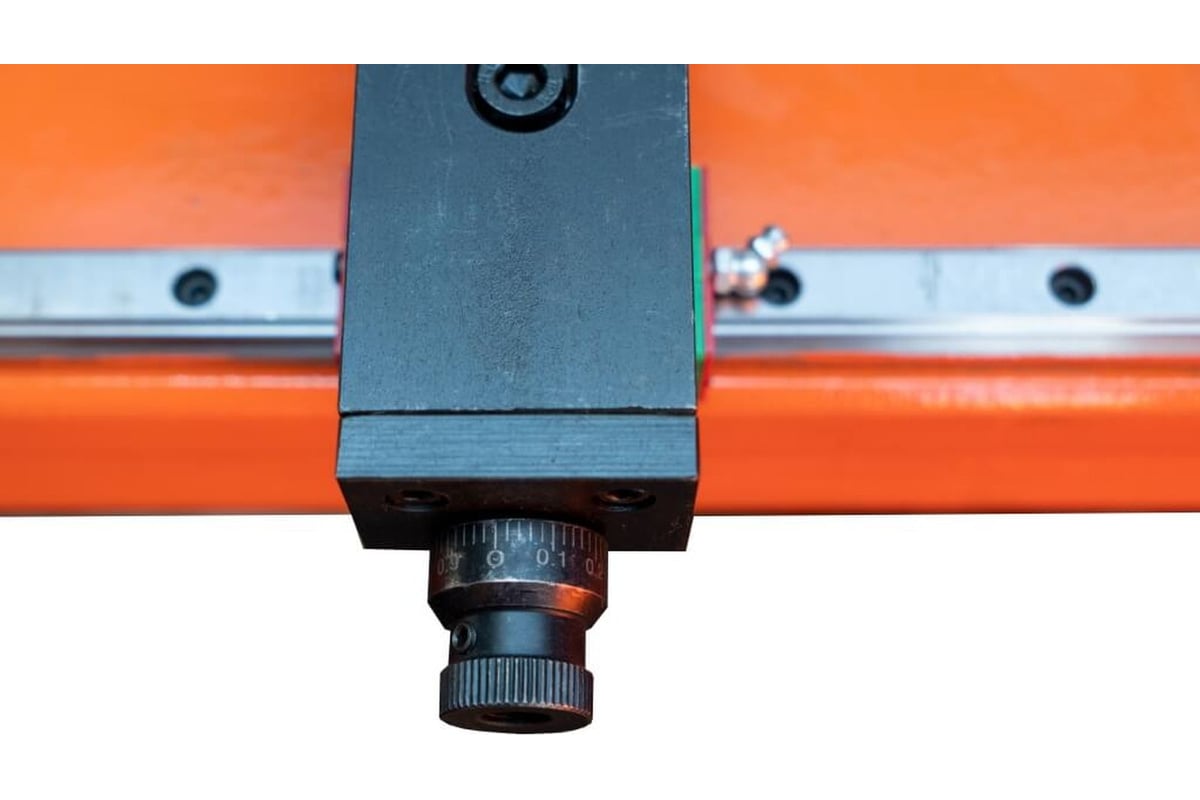

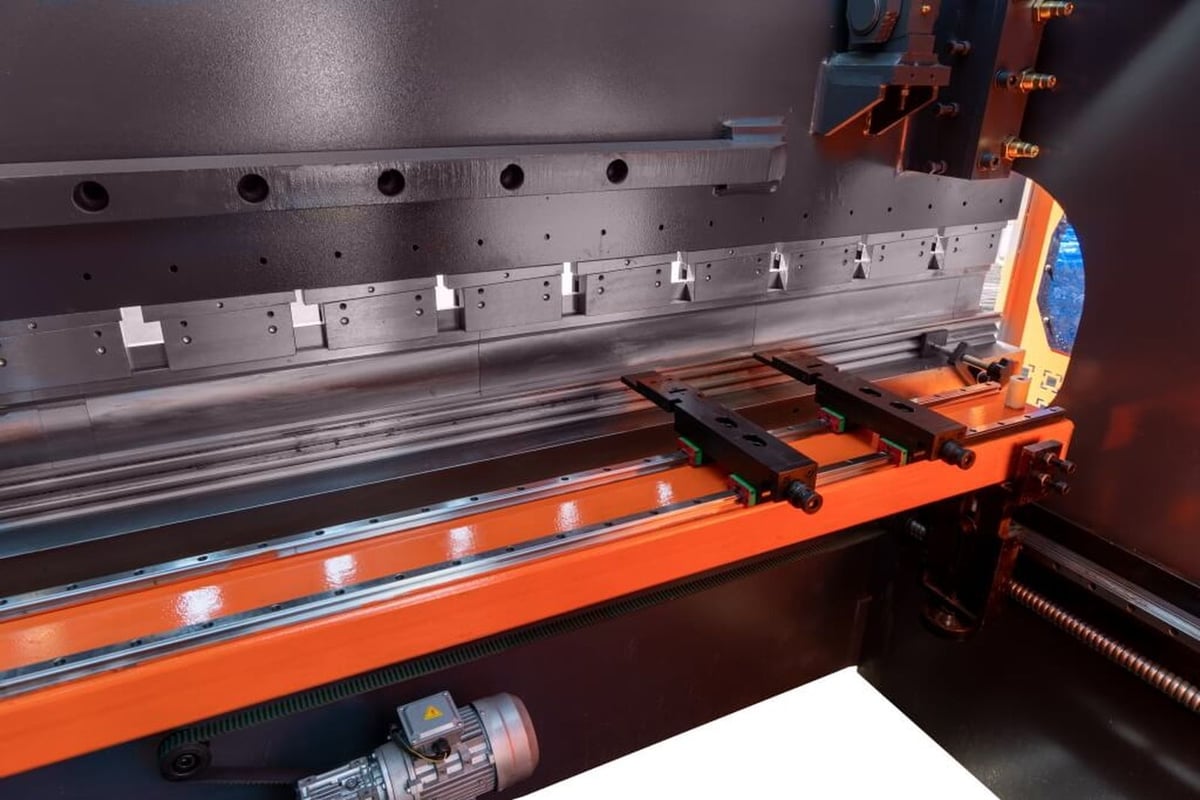

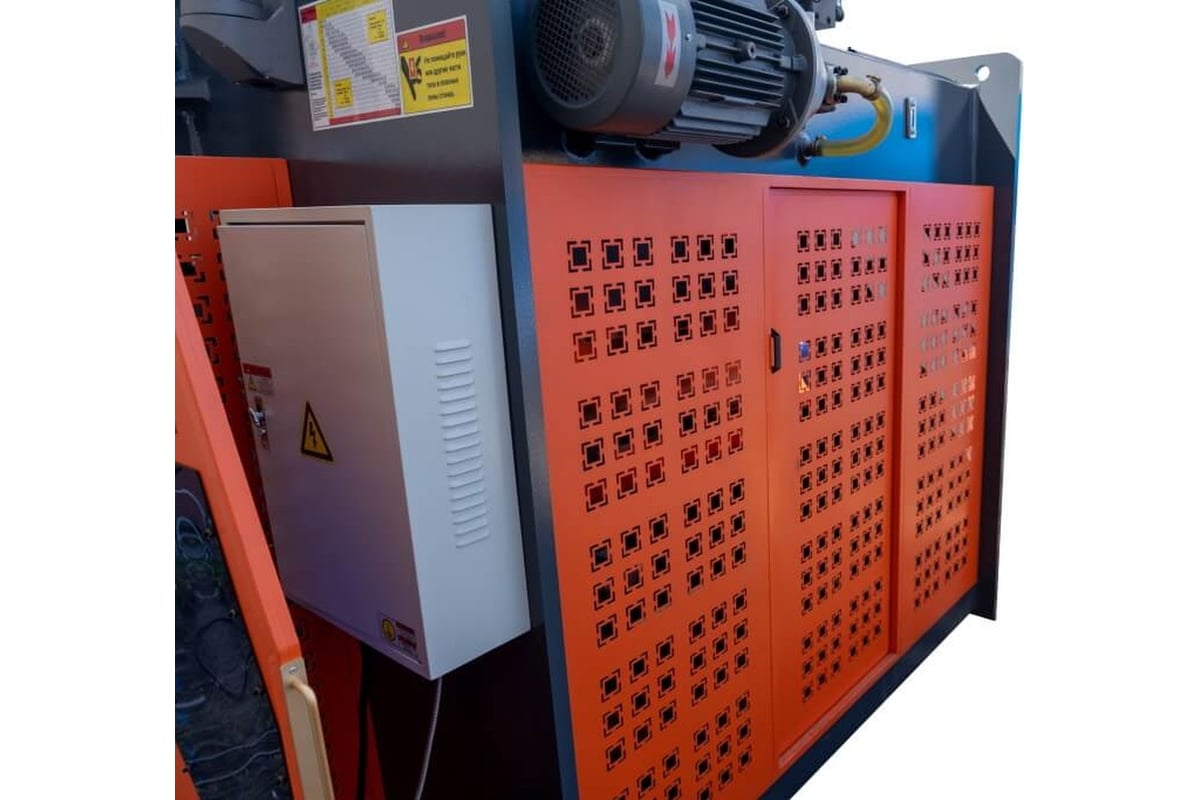

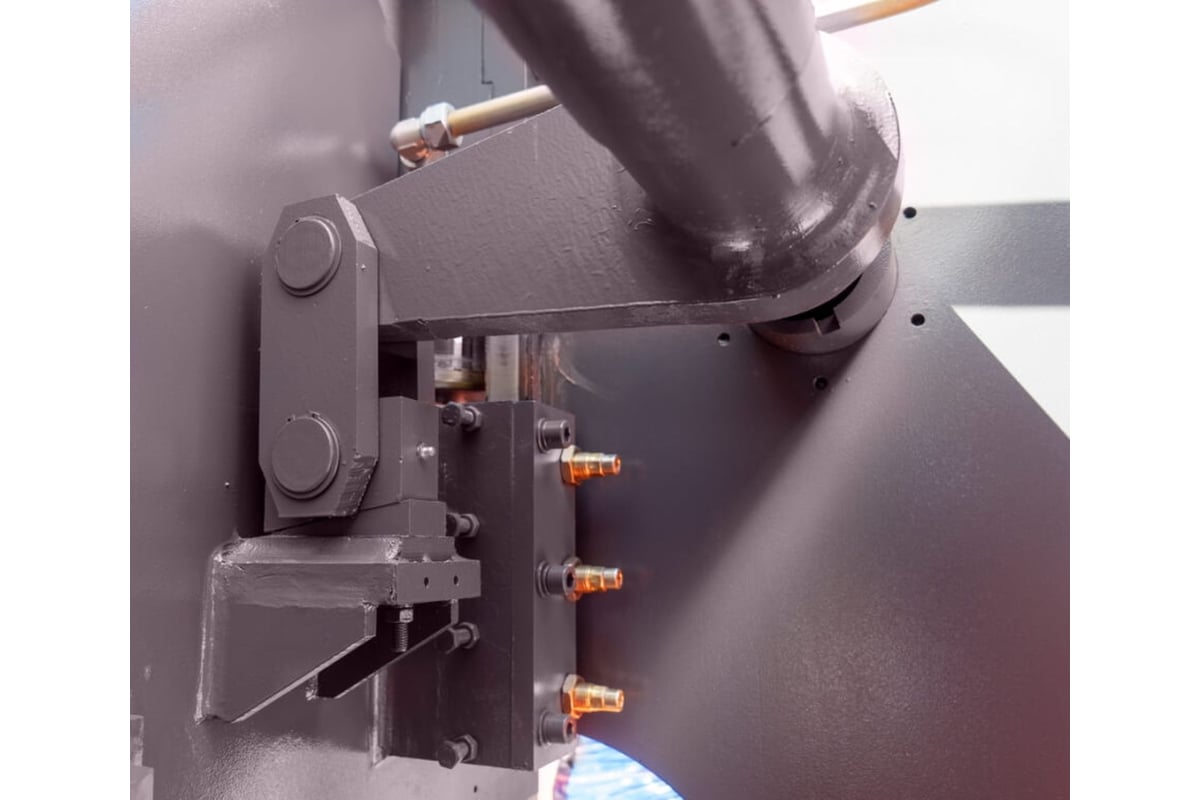

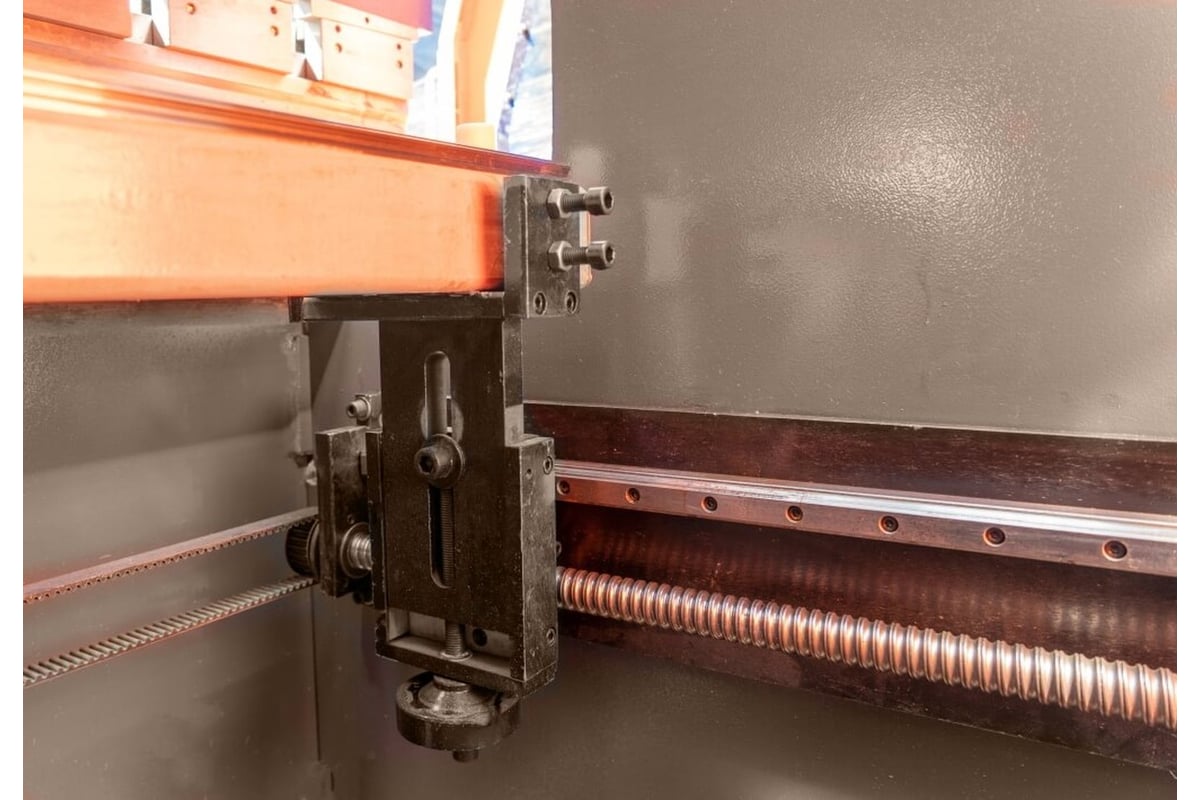

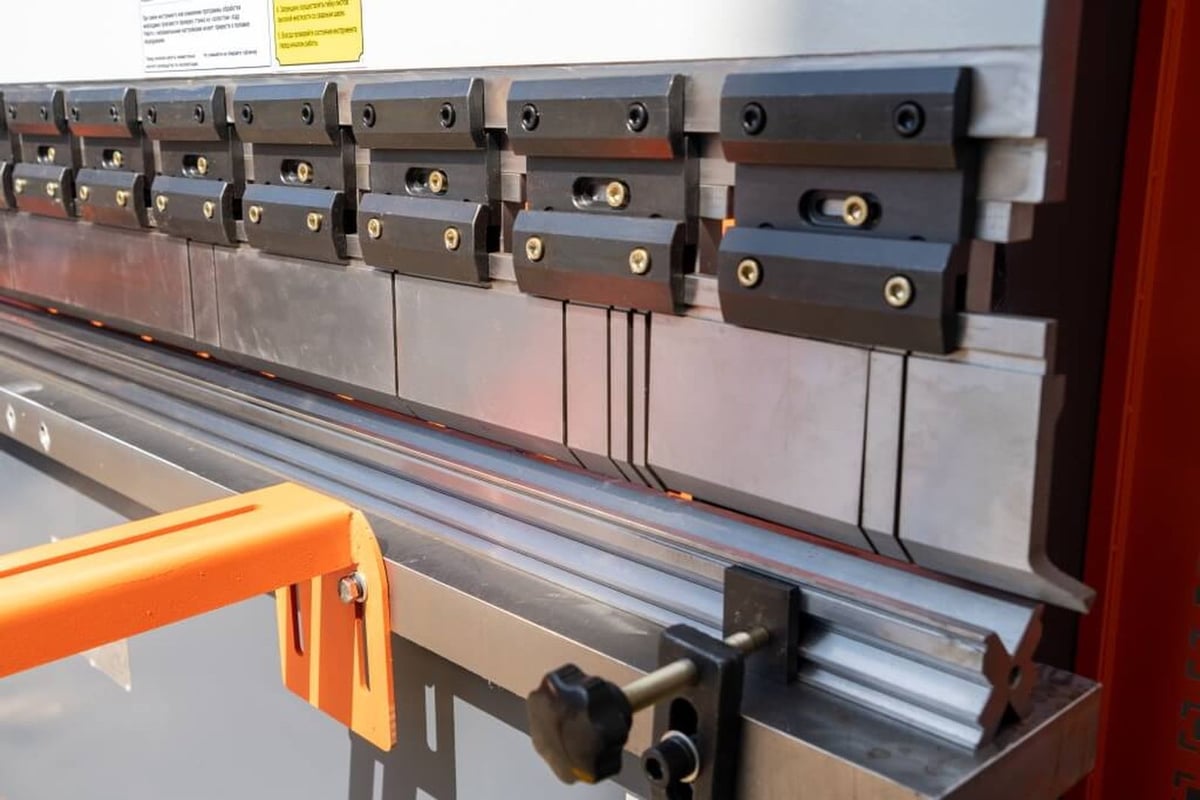

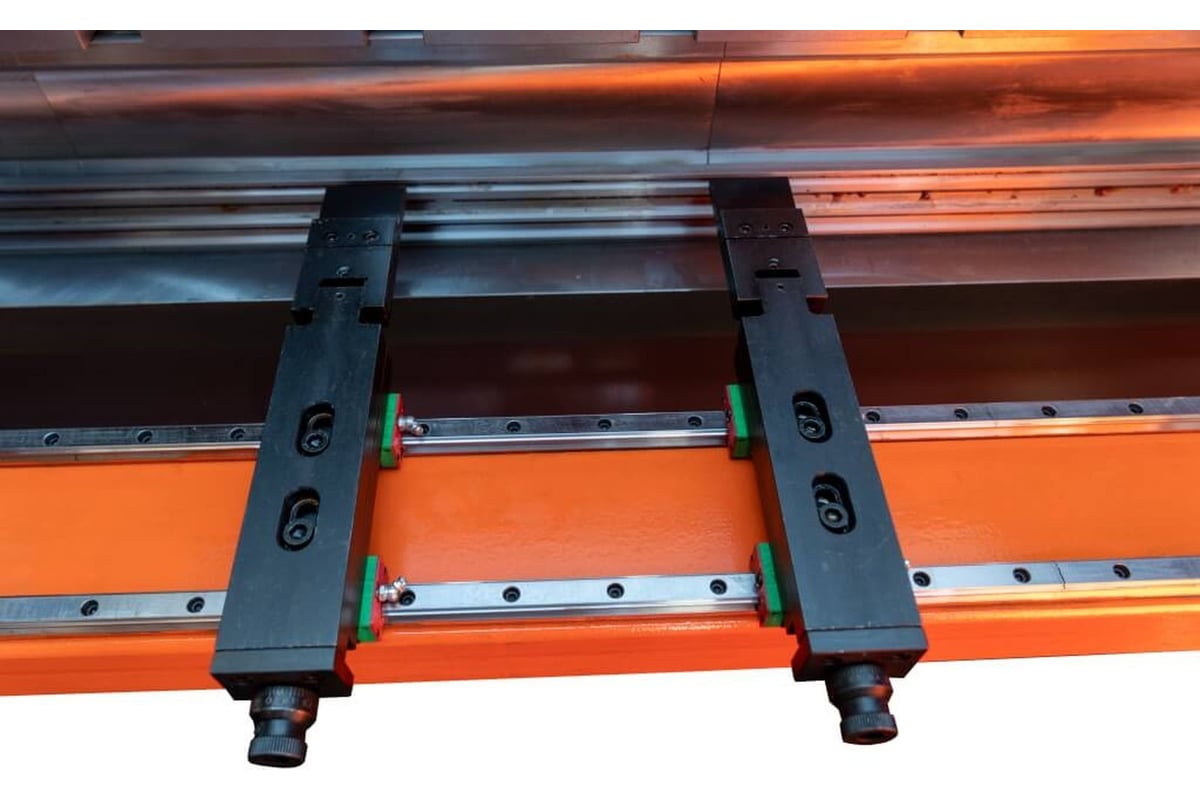

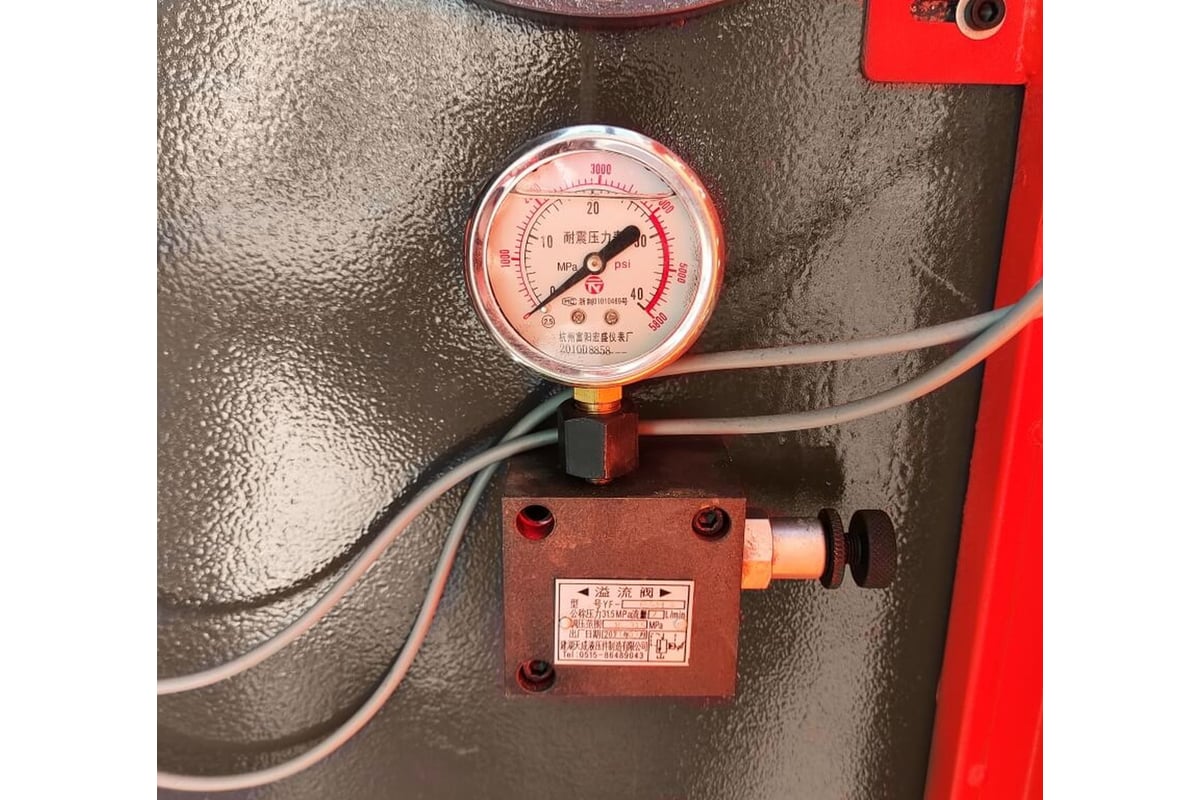

При помощи ползунов, расположенных на дополнительной штанге, можно быстро задать высоту подъема ножа и устанавливать границу переключения скорости подачи и рабочего хода пуансона. Защита задней стенки с концевым выключателем предохраняет от несанкционированного доступа посторонних людей в зону заднего упора. Синхронизация работы цилиндров через торсионный вал. Станок оснащен сегментным верхним инструментом. Размеры сегментов: 100мм+40мм+50мм+500мм+700мм+ 1000мм+300мм+200мм+20мм+165мм+ 15мм+10мм+100мм. Электро-шкаф служит для размещения электрооборудования станка. В станках серии HPJ-M используется электрооборудование компаний Schneider Electric. Верхний инструмент (Пуансон) имеет тип крепления AMADA-Promecam. Нижний инструмент (Матрица)– многоручьевая 4-х сторонняя матрица. Гидравлическая система бренда Rexroth расположена на верхней части станка. Задний упор с линейными направляющими обеспечивает высокую точность базирования. Не требуется калибровка упора при перемещении пальцев. Манометр и регулятор усилия пресса позволяет точно настраивать пресс на работу с необходимой толщиной листа. Быстросъемный инструмент в разы ускоряет процесс смены инструмента. Бомбирование ручное – позволяет корректировать форму стола для получения оптимального результата при гибки изделия с большим усилием и/или большой длины. Листогибочный пресс имеет жесткое (через трубчатый торсион) соединение двух силовых гидроцилиндров для синхронизации их работы. Эта схема проста, применяется многими мировыми производителями листогибочных прессов уже несколько десятков лет и является недорогим и надежным средством для обеспечения точности работы станка. Жесткость пресса обеспечивается прочной рамой, прошедшей термическую обработку для снятия напряжений. Мощные гидроцилиндры и надёжная гидравлическая система с компонентами, поставляемыми ведущими мировыми производителями, позволяют производить операции гибки с высокой скоростью и точностью. Станок оснащен двухосевым ЧПУ E22. Управление по оси Y осуществляется ЧПУ путем задания положения механического упора, находящегося в гидроцилиндре. Это обеспечивает высокую точность и стабильность результата. Управление по оси X также осуществляется ЧПУ, за что отвечает привод на базе мотор-редуктора и высокоточной ШВП с направляющими и датчиком обратной связи.
