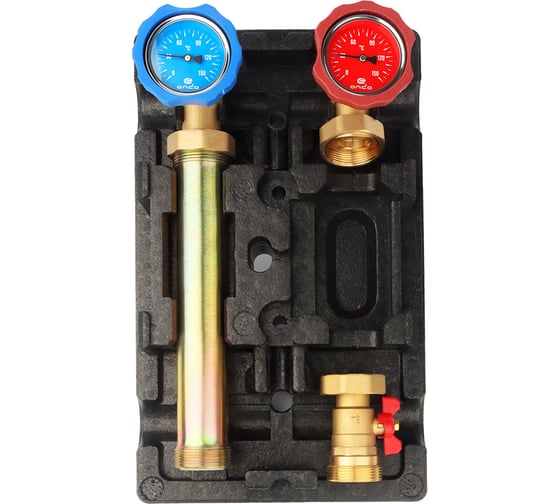

Группа быстрого монтажа с шаровым краном ONDO прямой контур (1-1 1/2) без насоса в теплоизоляции OGBMSU01

Группа быстрого монтажа с шаровым краном, прямой контур (1"-1 1/2") без насоса в теплоизоляции ONDO OGBMSU01 представляет собой готовый модуль, упрощающий создание сложных систем отопления с несколькими независимыми контурами. Каждый контур в такой системе имеет свой собственный циркуляционный насос, что обеспечивает стабильную и комфортную работу всей системы, повышая ее надёжность.

Группа OGBMSU01 может применяться в контуре, в котором теплоноситель подается напрямую от источника тепла без охлаждения: контур радиаторного отопления, контур загрузки бака ГВС, контур вентиляции.

В качестве теплоносителя могут использоваться жидкости, неагрессивные к материалам изделия: вода, растворы на основе гликоля(макс. до 40%).

Группа быстрого монтажа OGBMSU01 совместима с циркуляционными насосами, имеющими монтажную длину 180 мм и наружную присоединительную резьбу 1-1/2’’. Циркуляционный насос приобретается отдельно.

Линия подачи располагается справа. Конструкция позволяет менять местами подающую и обратную линии.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

• номинальный диаметр:25 мм
• верхнее подключение: 1”, ВР
• нижнее подключение: 1-1/2, ВР
• присоединительная резьба для насоса: 1-1/2, ВР
• максимальная пропускная способность, Kvs при Δp=1 ба: 9,8 м3/час
• максимальная тепловая мощность Qmax ΔT=10 °C и скорости теплоносителя 1 м/с: 24 кВт
• максимальная тепловая мощность Qmax ΔT=20 °C и скорости теплоносителя 1 м/с: 48 кВт
• диапазон рабочей температуры: -15…+110 °С
• диапазон шкалы термометров: от 0 °С до 150 °С
