Изолятор TDM SM Лесенка 700А 15кВ 4х30мм с болтом SQ0807-0066

Name: Изолятор TDM SM Лесенка 700А 15кВ 4х30мм с болтом SQ0807-0066
Brand: TDM ELECTRIC
Price: 1166 RUB
Availability: OutOfStock
Rating: 5 (1 reviews)

Код товара: 20038486

5 (1 отзыв)

Гарантия производителя 60 месяцев

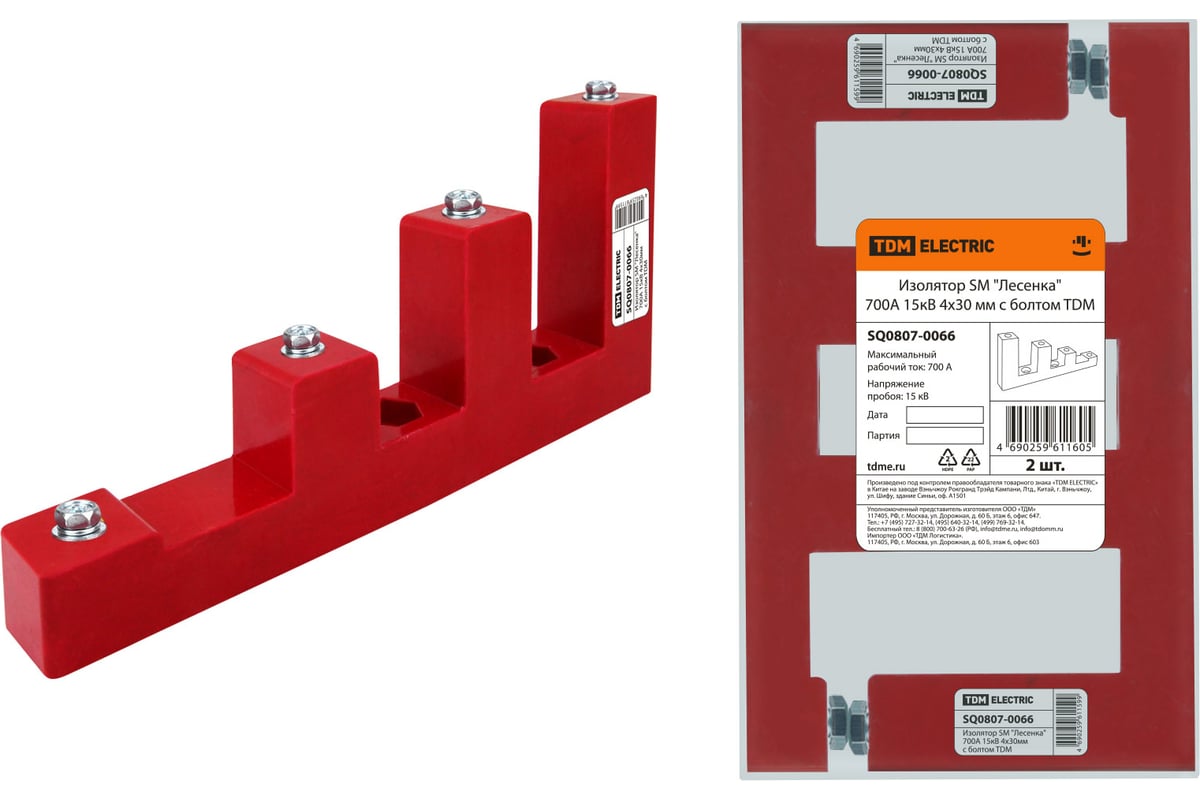

Изолятор TDM SM Лесенка 700А 15кВ 4х30мм с болтом SQ0807-0066 1

Изолятор TDM SM Лесенка 700А 15кВ 4х30мм с болтом SQ0807-0066 2

Изолятор TDM SM Лесенка 700А 15кВ 4х30мм с болтом SQ0807-0066 3

Нет в наличии

Материал:диэлектрический пластик

Max ток:700 А

Количество отверстий:4

Количество в упаковке:2 шт

Длина:230 мм

Ширина:30 мм

Высота:100 мм

Все характеристики

Нет в наличии, последняя цена

1 166 ₽

Изолятор TDM SM Лесенка 700А 15кВ 4х30мм с болтом SQ0807-0066 применяется для крепления токоведущих шин внутри силовых шкафов или сборок, а также для неподвижной фиксации и изоляции частей, находящихся под напряжением, от корпуса и панелей сборки.

В «тело» изолятора армированы латунные гайки для крепления к металлоконструкциям корпуса и к шине.
Изолятор крепится с одной стороны с помощью болта к монтажной пластине или корпусу, с другой стороны к изолятору крепится токоведущая шина.
Каждая шина устанавливается минимум на двух изоляторах (на концах шины).
Возможна установка промежуточных изоляторов (в зависимости от схемы монтажа и длины шины).

Технические характеристики TDM ELECTRIC SM Лесенка 700А 15кВ 4х30мм с болтом SQ0807-0066

Тип

изолятор

Материал

диэлектрический пластик

Max ток

700 А

Количество отверстий

Количество в упаковке

2 шт

Количество полюсов

4 шт

Длина

230 мм

Ширина

30 мм

Высота

100 мм

Тип монтажа

внешний

Изолятор

есть

Резьба

М10

Цвет

красный

Вес нетто

0.77 кг

Габариты без упаковки

230х30х100 мм

Номинальное напряжение

15 кВ

Серия

С крепежом

да

Назначение

для плоских шин

Способ крепления на опоре

не применимо

Преимущества TDM ELECTRIC SM Лесенка 700А 15кВ 4х30мм с болтом SQ0807-0066

Возможность крепления шин большой длины с одинаковым межфазным расстоянием без дополнительного выравнивания.
Материал корпуса изолятора не подвержен старению, обладает удельной прочностью, сравнимой со сталью, негорюч и ударопрочен.
Для установки шин минимально требуется два изоляторах (на концах шкафа).

Гарантия производителя 60 месяцев

на товары TDM ELECTRIC

*Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация не является публичной офертой
