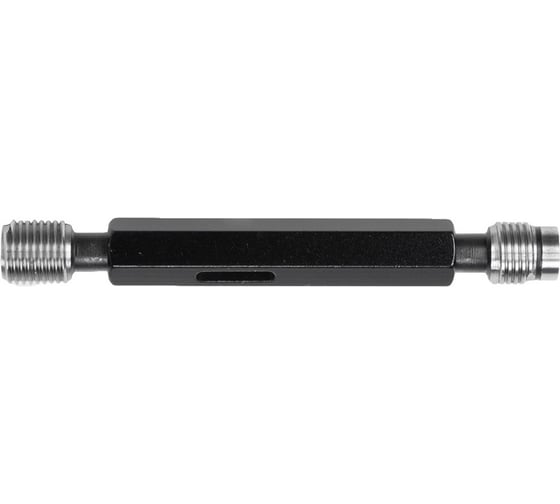

Калибр-пробка ЧИЗ М 20x1.5 7Н ПР-НЕ 99333

Двусторонняя пробка используется в машиностроительной отрасли для контроля параметров деталей при крупном производстве. Проходная сторона ПР выполняется по наименьшему предельному размеру и имеет полный профиль резьбы. Калибр должен свободно, без сопротивления ввинчиваться в контролируемое отверстие. Непроходная сторона НЕ выполняется по наибольшему предельному размеру и контролирует средний диаметр резьбы. Калибр не должен ввинчиваться в контролируемое отверстие, допускается лишь частичное свинчивание, на один-два оборота.
На ручки пробок наносится информация о размере, квалитете, а так же указывается назначение – проход (ПР)/непроход (НЕ). Пробка поставляется в пластиковом футляре и покрыта защитной антикоррозийной смазкой. Калибры для метрической резьбы соответствуют ГОСТ 24997-2004, конструкция и основные размеры выполнены в соответствии с ГОСТ 17756-72 и ГОСТ 17767-72.

Внимание! Изображение носит иллюстративный характер. Реальный товар может отличаться от представленного на фото.
