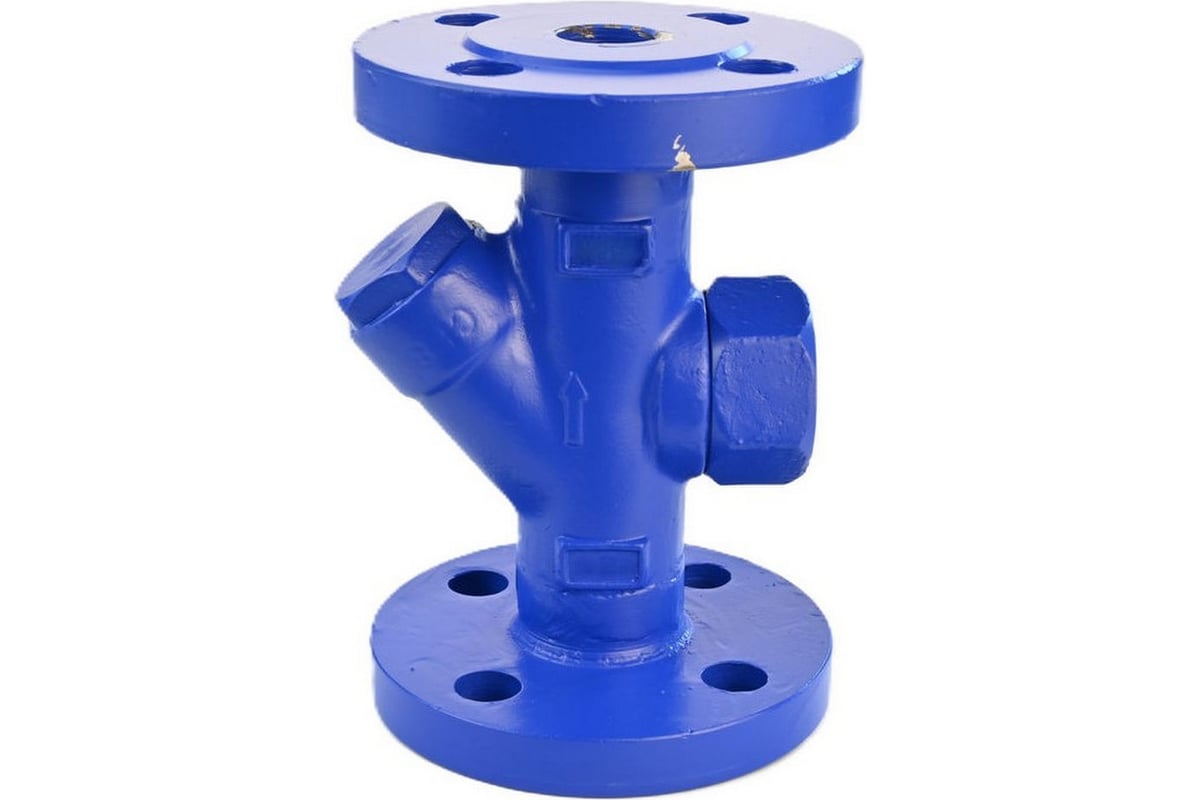

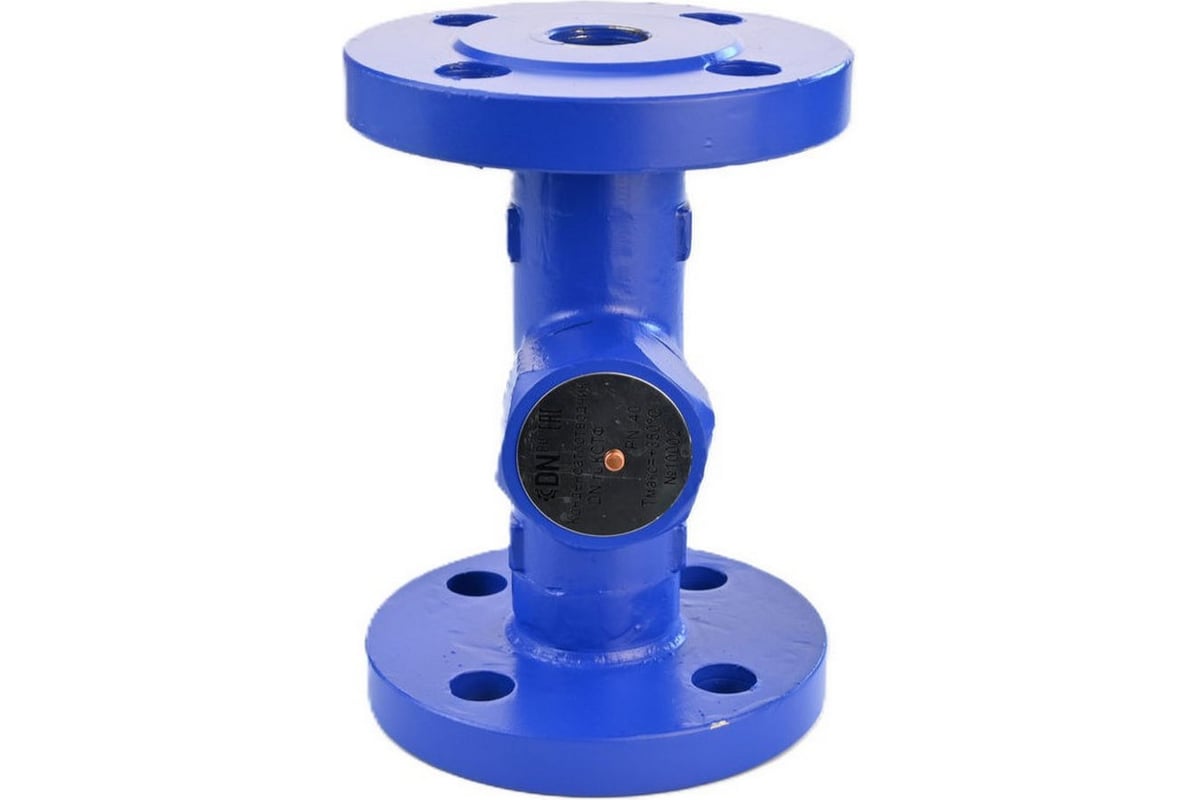

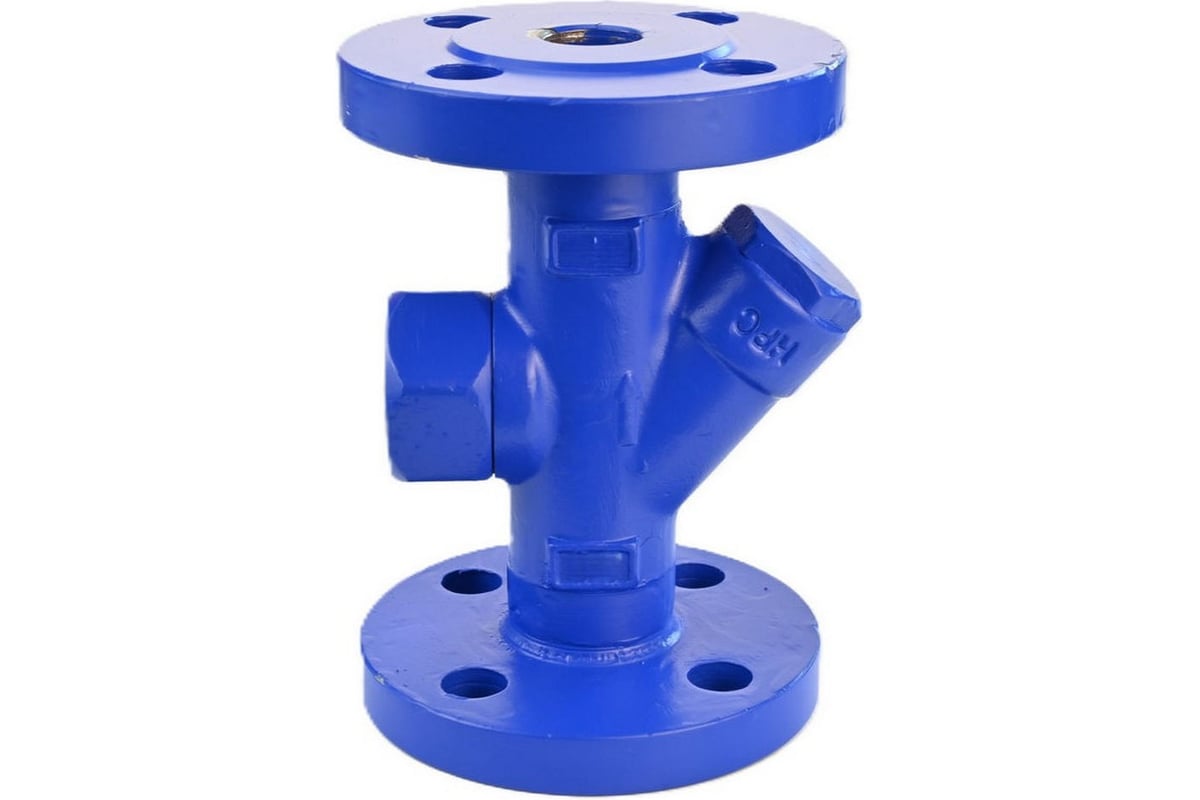

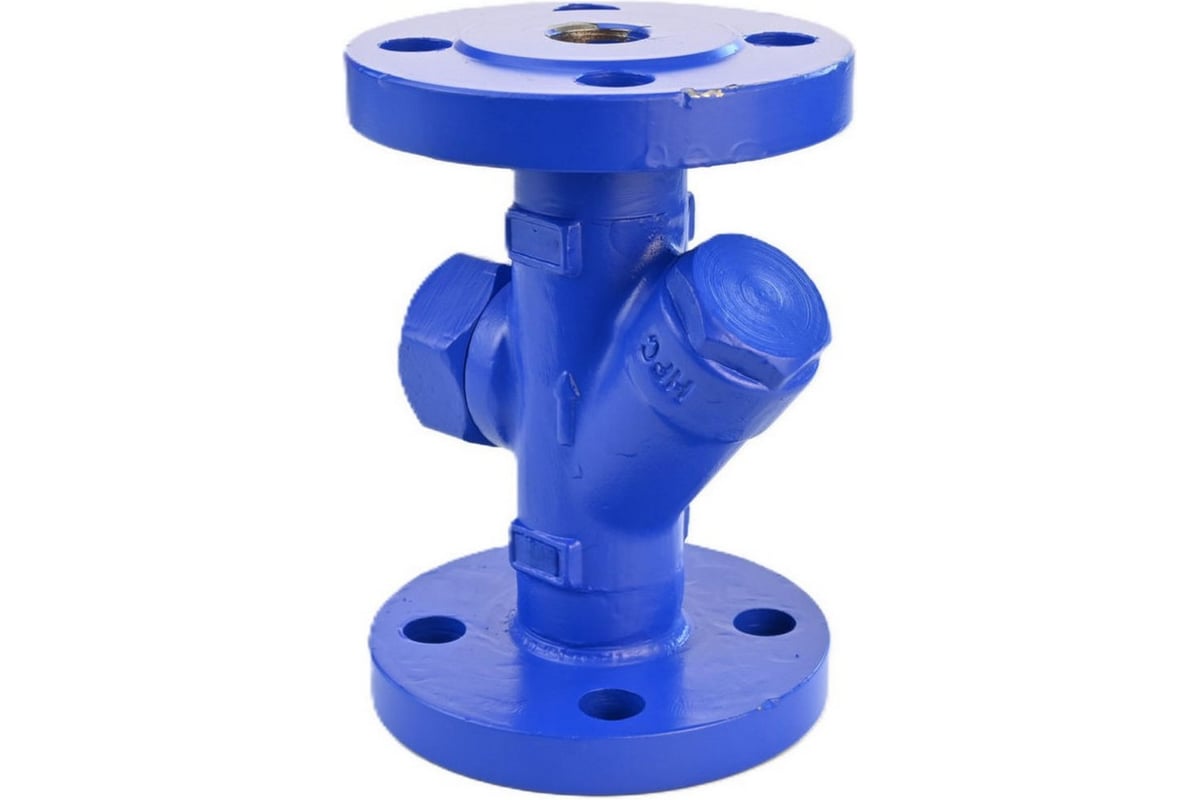

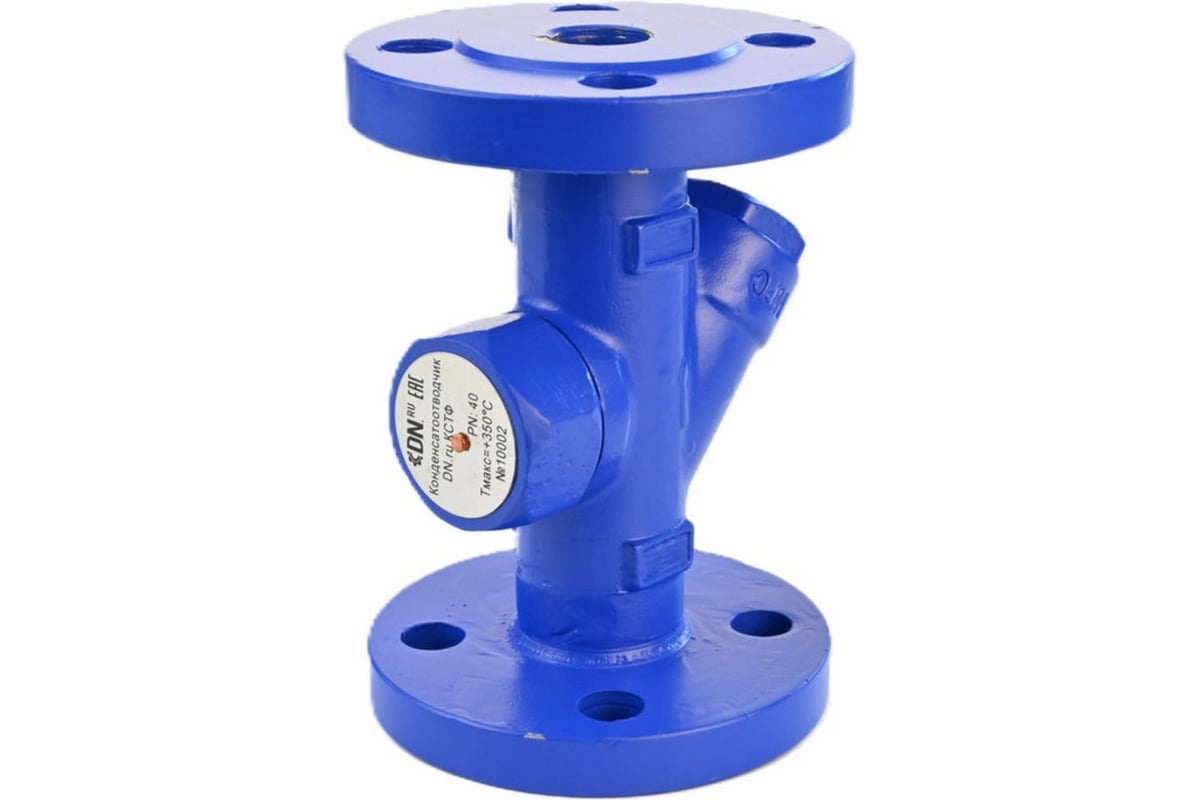

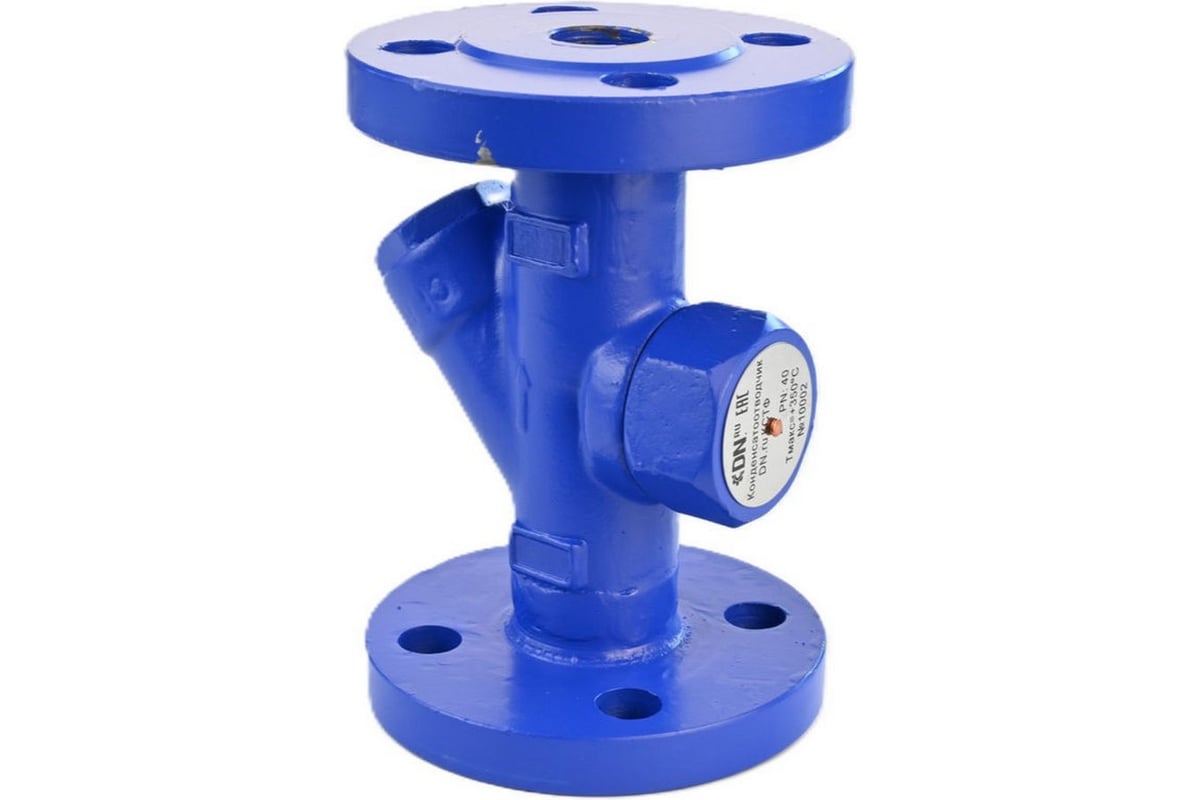

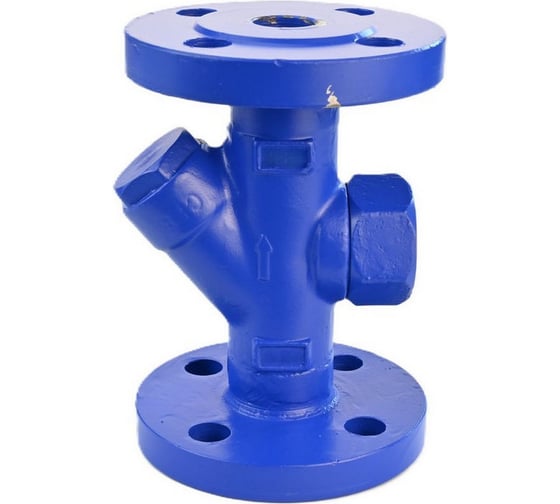

Конденсатоотводчик термодинамический DN.ru КСТФ Ду50 Ру40 фланцевый D150-00251

Конденсатоотводчик термодинамический DN.ru КСТФ c фильтром, стальной, фланцевый, предназначен для выпуска из паровой системы конденсата, воздуха и других неконденсируемых газов, а также для задержки пара до его полной конденсации.

Принцип действия основан на разнице скоростей пара и конденсата. При прохождении конденсата из-за низкой скорости диск поднимается и пропускает конденсат. При поступлении пара в термодинамический конденсатоотводчик скорость увеличивается, приводя к падению статического давления, и диск опускается на седло. Пар, находящийся над диском, благодаря большей площади контакта, удерживает диск в закрытом положении. По мере конденсации пара давление над диском падает, и диск снова начинает подниматься, пропуская конденсат.

Конденсатоотводчик необходимо устанавливать таким образом, чтобы направление движения среды совпадало с направлением стрелки на корпусе.

• Строительная длина: 230 мм

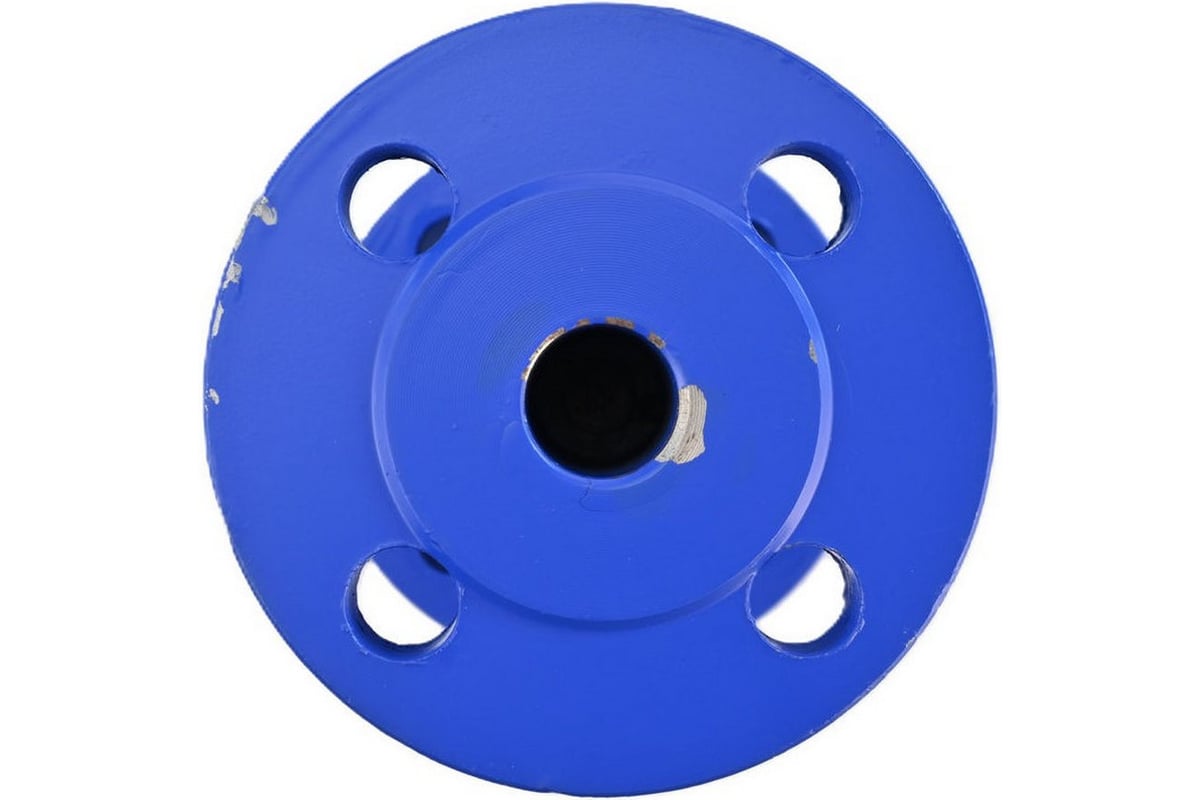

• Присоединительные отверстия: 4 x Ø18 мм
• Номинальная температура рабочей среды: 260 ⁰C
• Mинимальный перепад давления: 0.2 бар
• Расположение на трубопроводе: горизонтально
• Ограничения: мaксимальное давление за конденсатоотводчиком должно быть не более 80% от давления до конденсатоотводчика
• Срок службы: 10 лет

Ознакомиться с полными характеристиками, габаритами и требованиям к эксплуатации можно в техническом паспорте товара.

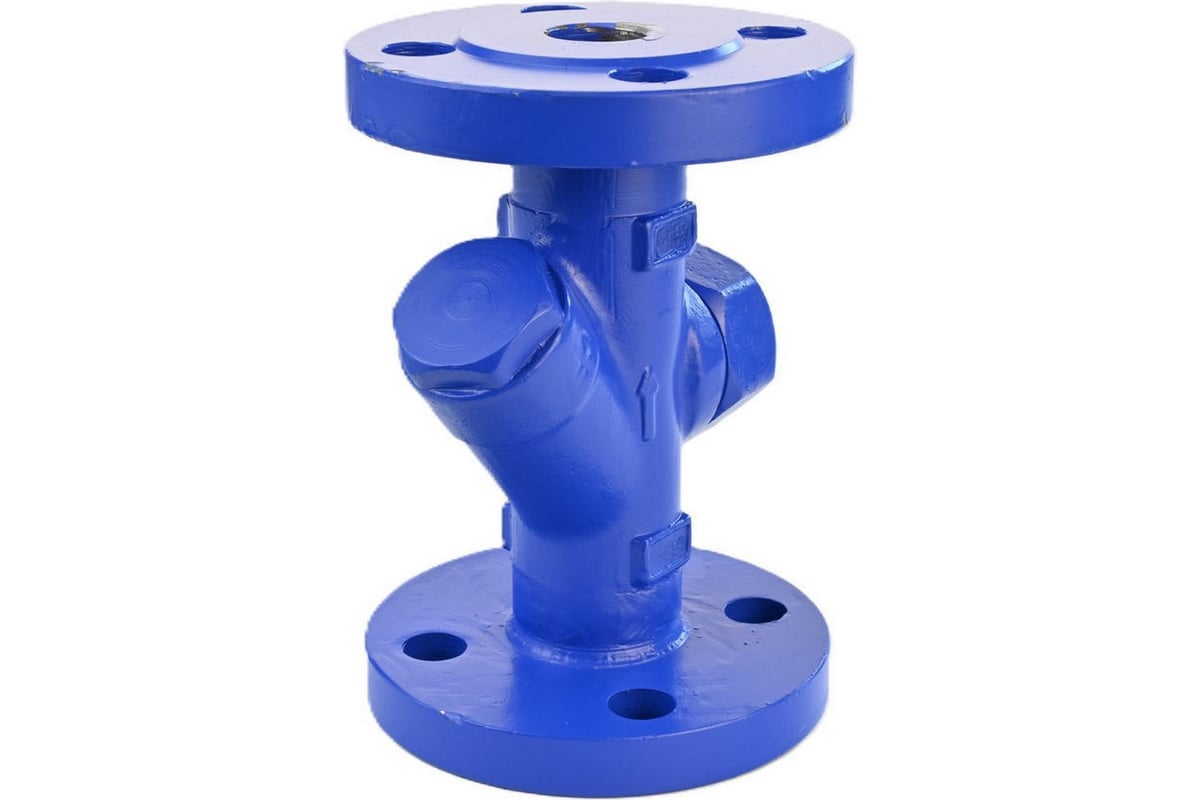

Товар может отличаться от представленного на фото, при выборе ориентируйтесь на технические характеристики
