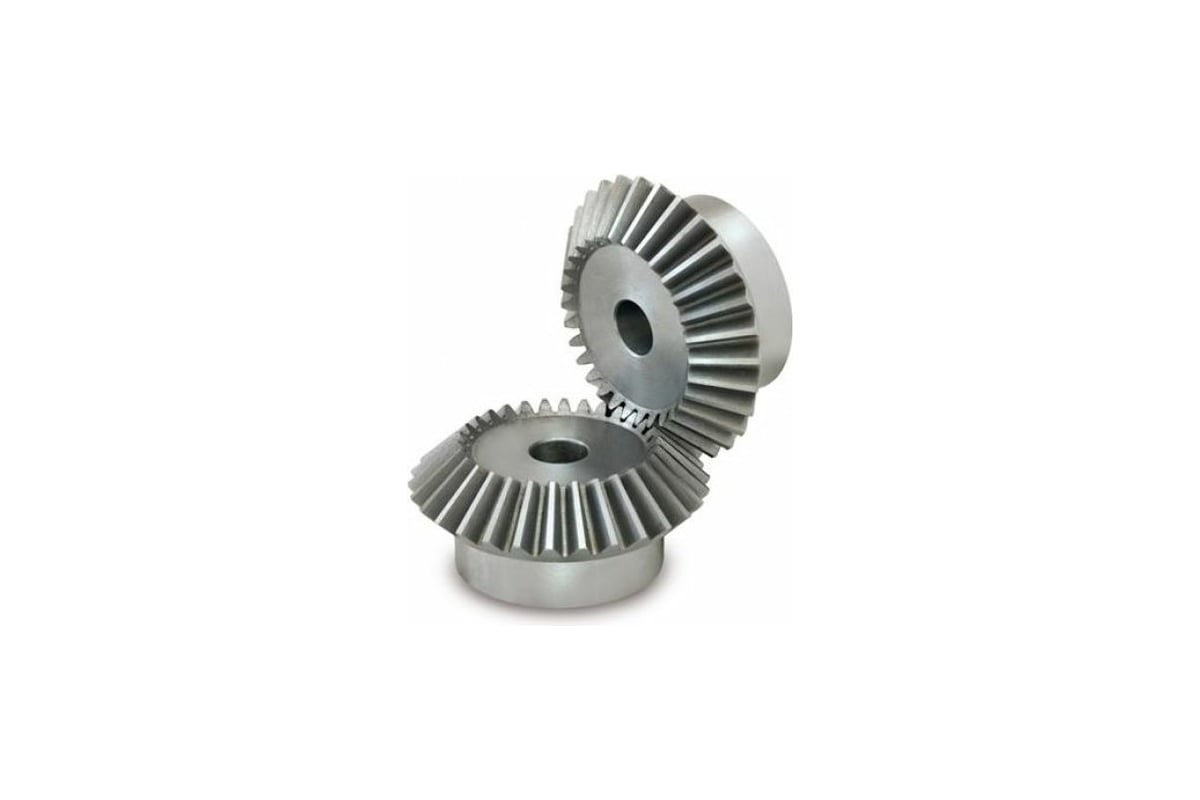

Коническая зубчатая пара ISKRA передаточное число 1:2, M=2, Z1=16, Z2=32 C28A322

Коническая зубчатая пара ISKRA передаточное число 1:2, M=2, Z1=16, Z2=32 C28A322-ISKRA представляет собой вид зубчатой передачи трансмиссий транспортных средств и иной техники, образуемый двумя коническими шестернями, оси которых расположены под углом (обычно прямым) друг к другу. На коническую пару возлагается две основных функции: поворот потока крутящего момента на тот или иной угол; изменение величины крутящего момента. Изделия выполнены из качественных материалов, благодаря чему прослужат долгое время. Зубчатая пара изготовлена с высокой геометрической точностью, что исключает проскальзывание зубьев при передаче.

Дополнительные характеристики:

• Диаметр наружный шестерни De z1, мм: 35.6
• Диаметр наружный шестерни De z2, мм: 65.8
• Диаметр делительной окружности Dp z1, мм: 32
• Диаметр делительной окружности Dp z2, мм: 64
• Размер V z1, мм: 22.41
• Высота ступицы Lm z1, мм: 12.2
• Высота ступицы Lm z2, мм: 10
• Размер S z1, мм: 2
• Размер S z2, мм: 4
• Размер L z1, мм: 21
• Размер L z2, мм: 21
• Количество зубьев Z1: 16
• Количество зубьев Z2: 32
• Передаточное число: 1:2
• Высота зубчатого колеса H z1, мм: 23
• Высота зубчатого колеса H z2, мм: 25
• Ширина зубчатого венца F z1, мм: 10
• Ширина зубчатого венца F z2, мм: 10
• Диаметр ступицы d z1, мм: 26
• Диаметр ступицы d z2, мм: 40
• Диаметр чернового отверстия D z1, мм: 10
• Диаметр чернового отверстия D z2, мм: 12
