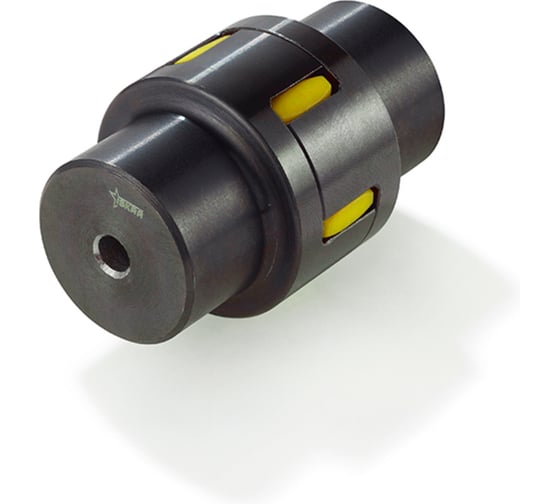

Кулачковая муфта под расточку ISKRA SGM38AA 92sh (ROTEX38), SGM38AA92 SGM38AA92-ISKRA

Кулачковая муфта под расточку SGM38AA 92sh (ROTEX38) ISKRA – это комплект, состоящий из двух облегченных полумуфт типа SGMA и красного упругого элемента твёрдостью 92Sh. Муфта используется для передачи крутящего момента посредством соединения валов в механизмах. Чаще всего между электродвигателем и движущими элементами. Материал – чугун EN-GJL-250. SGM38AA 92sh (ROTEX38) ISKRA обеспечивает компенсацию небольших смещений валов, гасит крутильные колебания и позволяет передавать значительный крутящий момент. Максимально возможный диаметр отверстия – 38 мм Внешний диаметр – 80 мм Момент инерции полумуфты – 20 кг/см² Твердость 92 Зазор S, мм 3 Максимальный диаметр da max, мм 38 Общая ширина H, мм 114 Черновое отверстие A, мм 12 Ширина E, мм 24 Ширина H1, мм 45 Ширина H2, мм 36,5 Внутренний диаметр упругого элемента F, мм 38 Диаметр ступицы MA, мм 66 Момент инерции Hub B1, кг/см2 -20 Ширина упругого элемента N, мм -18 Вес полумуфты A, кг 1,35 Вес упругого элемента, кг - 0,042 Внешний диаметр De, мм 80 Тип полумуфты 1 - SGMA Тип полумуфты 2 - SGMA
