Код товара: 38752564
Кулачковая муфта под расточку ISKRA SGM24AB 94Sh (ROTEX24), SGM24AB94-ISKRA 1
Кулачковая муфта под расточку ISKRA SGM24AB 94Sh (ROTEX24), SGM24AB94-ISKRA 2
Кулачковая муфта под расточку ISKRA SGM24AB 94Sh (ROTEX24), SGM24AB94-ISKRA 3
Кулачковая муфта под расточку ISKRA SGM24AB 94Sh (ROTEX24), SGM24AB94-ISKRA 4
Кулачковая муфта под расточку ISKRA SGM24AB 94Sh (ROTEX24), SGM24AB94-ISKRA 5
Кулачковая муфта под расточку ISKRA SGM24AB 94Sh (ROTEX24), SGM24AB94-ISKRA 1

Мах диаметр отверстия:24 мм

Min диаметр отверстия:9 мм

Max крутящий момент :86 Нм

Внутренняя резьба:нет

Длина:78 мм

Материал:чугун

Габариты без упаковки:78х55х55 мм

3 165 ₽

-13%

3 640 ₽

-10% для бизнеса

на первый заказ

Самовывоз:c 25 ноября,
бесплатно, из 1 магазина

Курьером:c 26 ноября, от 490 ₽

Аналоги

Муфта кулачковая безлюфтовая EMT GS24- 10/10 мм, dmax=28мм GS2410/10EMT

4 995 ₽

5

(2)

18 шт. в магазинах завтра

18 шт. есть на складе

Виброгасящая соединительная муфта ISKRA JC55-C JC55C-ISKRA

4 380 ₽

5

(4)

13 шт. в магазинах завтра

13 шт. есть на складе

Муфта кулачковая безлюфтовая EMT GS19- 8/8 мм, dmax=22мм GS198/8EMT

2 950 ₽

5

(1)

11 шт. в магазинах завтра

11 шт. есть на складе

Муфта продольно-свёртная EMT сегментная GBRR 25 GBRR025

3 287 ₽

3 шт. в магазинах завтра

3 шт. есть на складе

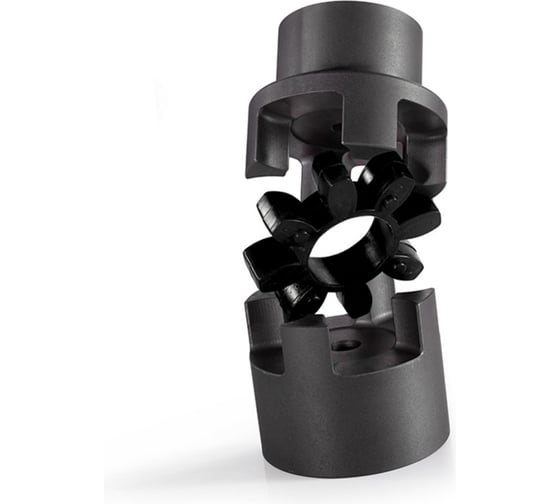

Кулачковая муфта под расточку SGM24AB 94Sh (ROTEX24) ISKRA – это комплект, состоящий из двух полумуфт SGMA024, SGMB032 и черного упругого элемента твёрдостью 94Sh. Муфта используется для передачи крутящего момента посредством соединения валов в механизмах. Чаще всего между электродвигателем и движущими элементами.

Материал – чугун EN-GJL-250.

SGM24AB 94Sh (ROTEX24) ISKRA обеспечивает компенсацию небольших смещений валов, гасит крутильные колебания и позволяет передавать значительный крутящий момент.

  • Максимально возможный диаметр отверстия SGMA024 ISKRA – 24 мм.
  • Наружный диаметр SGMA024 ISKRA – 55 мм.
  • Максимально возможный диаметр отверстия SGMB032 ISKRA – 32 мм.
  • Наружный диаметр SGMB032 ISKRA – 55 мм. Зазор S, мм 2
  • Общая ширина H, мм 78
  • Размер F, мм 27
  • Ширина H1, мм 30
  • Ширина H2, мм 24
  • Макс. диаметр отверстия полумуфты da, мм 24
  • Макс. диаметр отверстия полумуфты db, мм 32
  • Масса А, кг 0,36 Масса В, кг 0,55
  • Момент инерции J, кг/см² 3
  • Паук, мм 0,014
  • Размер De, мм 55
  • Размер MA, мм 40
  • Размер MB, мм 55
  • Размер N, мм 14
  • Черновое отверстие полумуфты A, мм 9
  • Черновое отверстие полумуфты B, мм 9
  • Ширина E (1), мм 18
  • Тип полумуфты 1 SGMA
  • Тип полумуфты 2 SGMB

Технические характеристики

Мах диаметр отверстия
24 мм
Min диаметр отверстия
9 мм
Max частота вращения
10600 об/мин
Номинальный крутящий момент
43 Нм
Max крутящий момент
86 Нм
Внутренняя резьба
нет
Длина
78 мм
Материал
чугун
Габариты без упаковки
78х55х55 мм

*Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация не является публичной офертой

Россия

Россия — родина бренда

Китай

Китай — страна производства

Комплектация

  • SGMA024-ISKRA - 1 шт
  • SGMB032-ISKRA - 1 шт
  • EN24032-ISKRA - 1 шт

Информация об упаковке

Единица товара: Штука

Вес, кг: 5

Длина, мм: 300

Ширина, мм: 300

Высота, мм: 300
