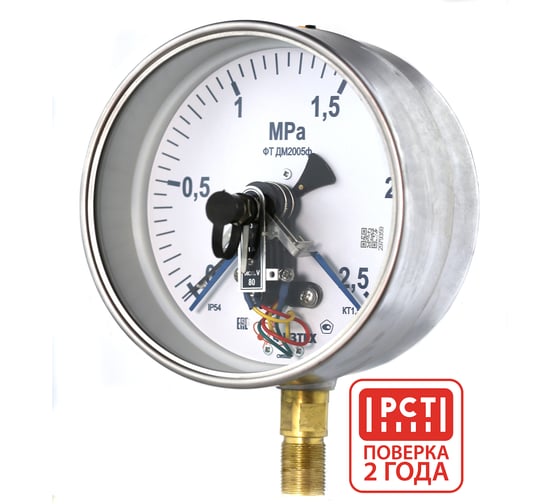

Манометр ПО Физтех, АО ДМ2005ф исп V 0-2,5 МПа кт.1,5 d.160 IP54 M20_1,5 РШ SG 4687205622570

Манометры электроконтактные пылевлагозащищенные сигнализирующие ДМ2010ф IP54предназначены для измерения избыточного давления некристаллизующихся,неагрессивных по отношению к медным сплавам сред.
Посредством сигнализирующего устройства прямого действия могут управлять внешними электрическими цепями путем их замыкания и размыкания при достижении заданного предела давления.
Обеспечивают визуальную индикацию контролируемого давления в процессе.

Тип контактов:

- с магнитным поджатием

Коммутируемое напряжение

12-220В постоянного тока
12-380В переменного тока

Сила тока, не более:

- 1А для контактов с магнитным поджатием

Максимальная разрывная мощность контактов:

с магнитным поджатием:
- 30Вт постоянного тока
- 50ВА переменного тока

Пределы допускаемой погрешности срабатывания электроконтактной схемы, % от диапазона показаний:

- для контактов с магнитным поджатием +/- 4%

Материал корпуса:

нержавеющая сталь

Обечайка:

байонетная, нержавеющая сталь

Стекло:

многослойное безопасное

Штуцер, трибко-секторный механизм:

медный сплав

Исполнение V (по умолчанию)
Первый размыкающий, второй замыкающий
Первая уставка(min, левая) - синяя
Вторая уставка (max, правая) – синяя
Состояние контактов при положении стрелки:
- до первой (min) уставки первый контакт замкнут, второй разомкнут;
- междууставками оба контакта разомкнуты;
- после второй (max) уставки первый контакт разомкнут, второй замкнут.
