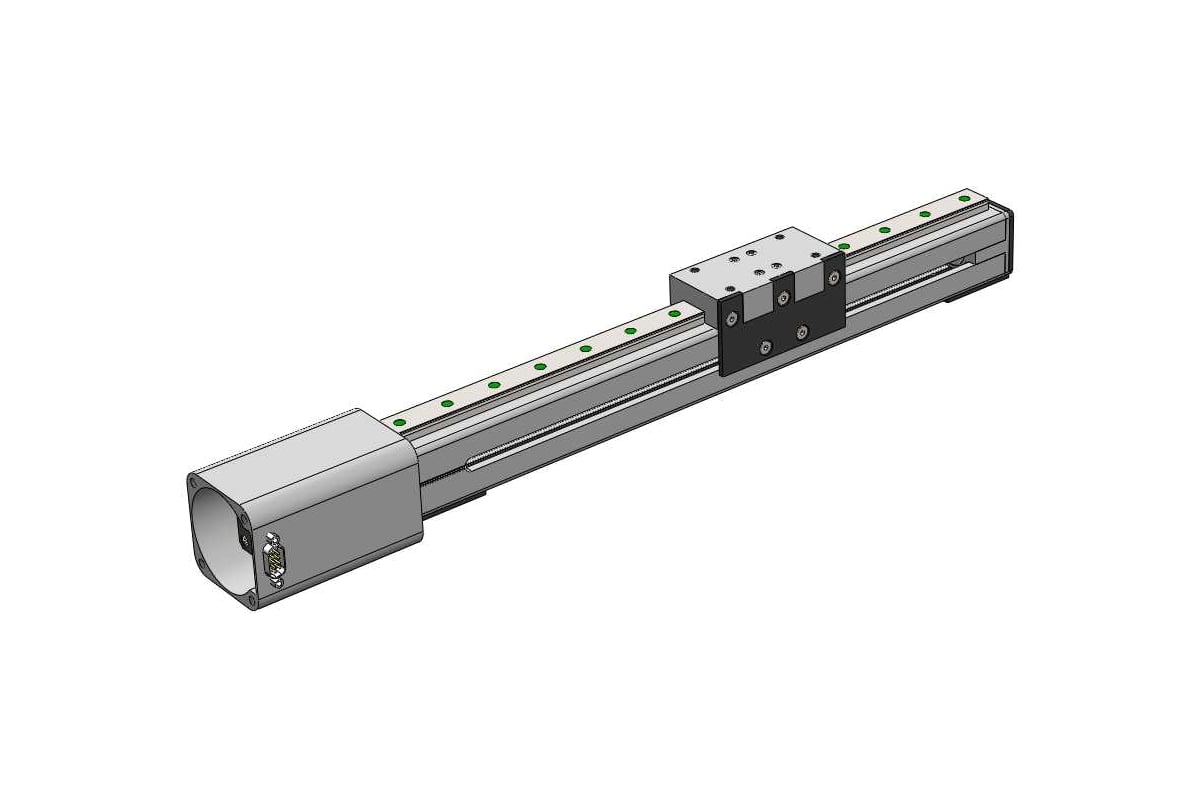

Модуль линейного перемещения ООО «Поккельс» P-Linear 1U-400

Линейный модуль представляет собой универсальное изделие для решения задачи точного и стабильного линейного перемещения в станкостроении и машиностроении в целом. Благодаря применению высокоточных профильных линейных направляющих и шарико-винтовой передачи (ШВП) обеспечивается высокая точность и повторяемость перемещения.

Модуль данной модели предназначен для решения задач вертикального перемещения. Конструкция модуля обеспечивает его компактность и удобство монтажа, что крайне важно при решении задач вертикального перемещения.

Модуль поставляется сразу с мотором и концевыми датчиками, установленные в начале и конце хода модуля, для подключения модуля к управляющей электронике отдельно выведен разъем DB-9 F.

Крепление модуля осуществляется за плиту суппорта или за основание. Крепежные отверстия указаны на чертеже в приложениях.

• Ход: 400 мм
• Параметры ШВП: 12 мм, шаг 4 мм
• Скорость перемещения: до 5 м/мин
• Рабочий ток мотора: до 3А
