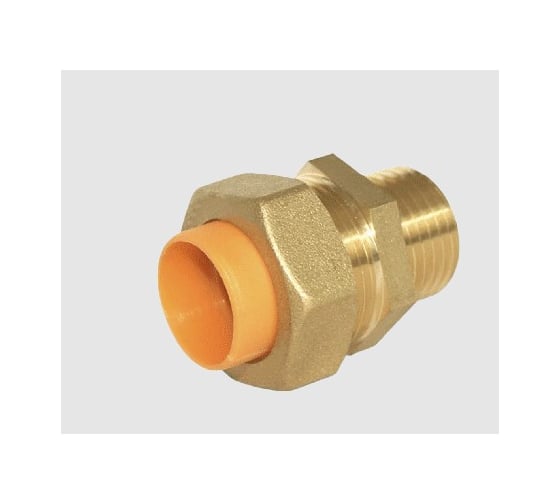

Прямая газовая муфта ViEiR VRDN3-204M соединяет гофрированную трубу из нержавеющей стали диаметром 20 мм с резьбовым присоединением 3/4 дюйма НР. Длина фитинга составляет 48 мм, высота корпуса 39 мм. Резьбовая сторона имеет наружную трубную резьбу.
Официальная конструкция включает латунный корпус, накидную гайку, уплотнительное кольцо из фторкаучука FPM и диэлектрическое стопорное кольцо из полиамида PA66 с добавлением 30 % стекловолокна. Фитинг относится к серии для систем газоснабжения и точному размеру гофрированной трубы.
Накидная гайка стягивает соединение на гофре, уплотнительное кольцо работает между трубой и корпусом, а стопорное кольцо удерживает трубу в собранном узле. Диэлектрический элемент разделяет металлические части. Переход на резьбу позволяет подключить газовый прибор или арматуру с ответным присоединением.
Муфту применяют с гибкой гофрированной нержавеющей трубой без оболочки или в полиэтиленовой оболочке при подключении оборудования газоснабжения. Прямая форма сохраняет общую ось трубы и резьбового выхода, а размеры L и H определяют место фитинга в монтажном узле. Со стороны гофры соединение формируется штатными элементами муфты, а резьбовой конец связывает этот узел со стандартным присоединением газового оборудования. Такой фитинг применяют для перехода на трубную резьбу, прямого участка газопровода, разборного резьбового узла и компоновки газовой линии.
