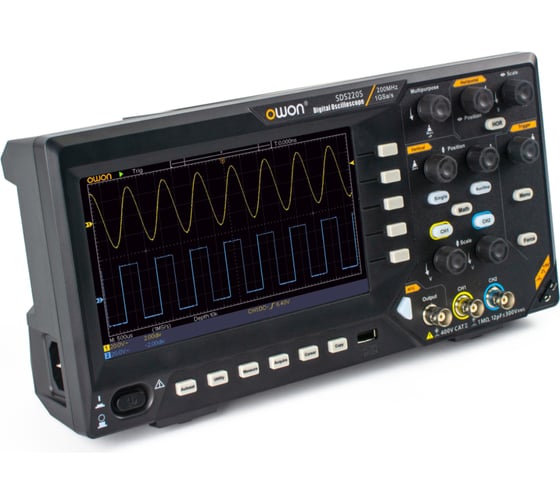

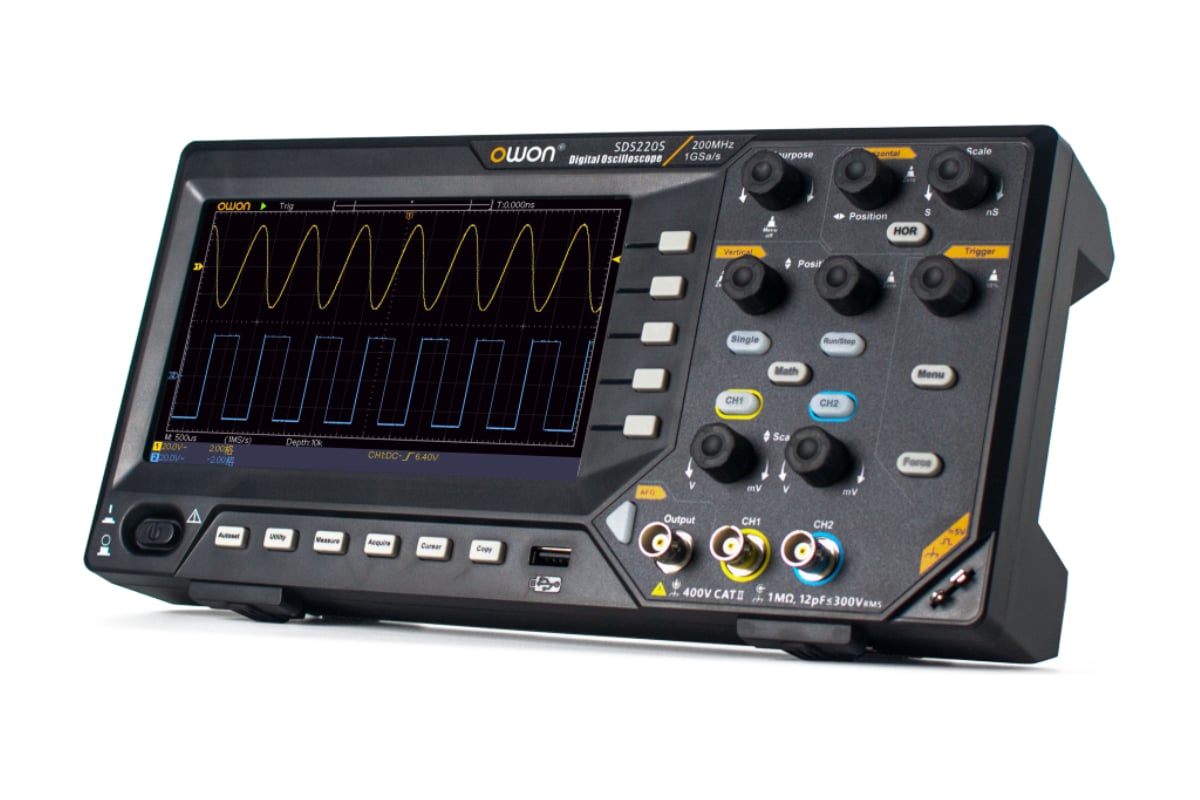

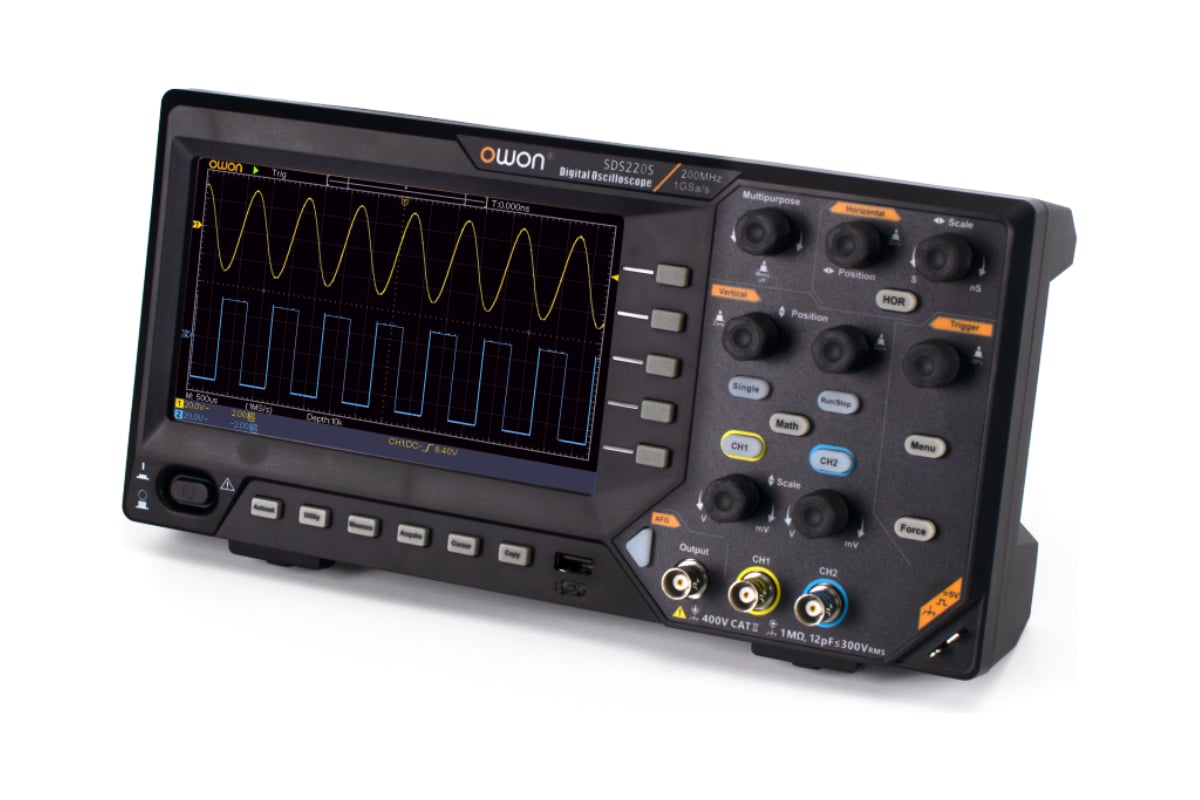

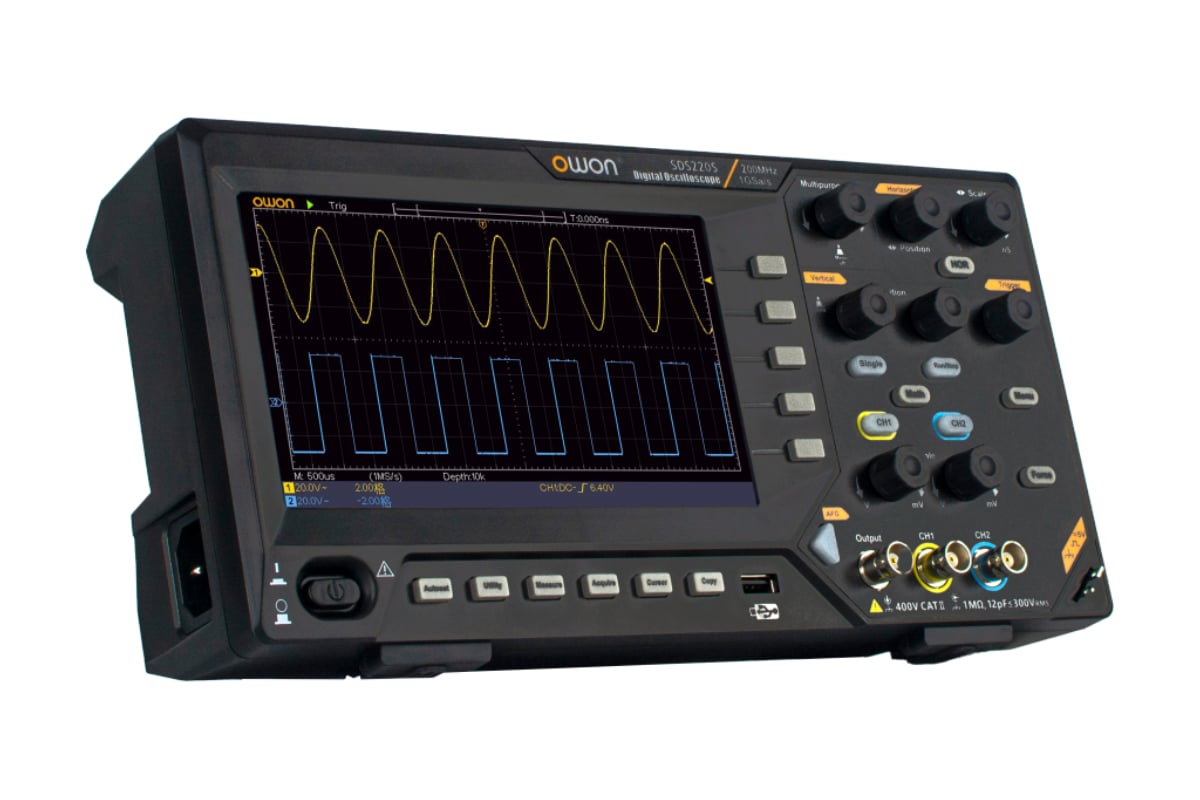

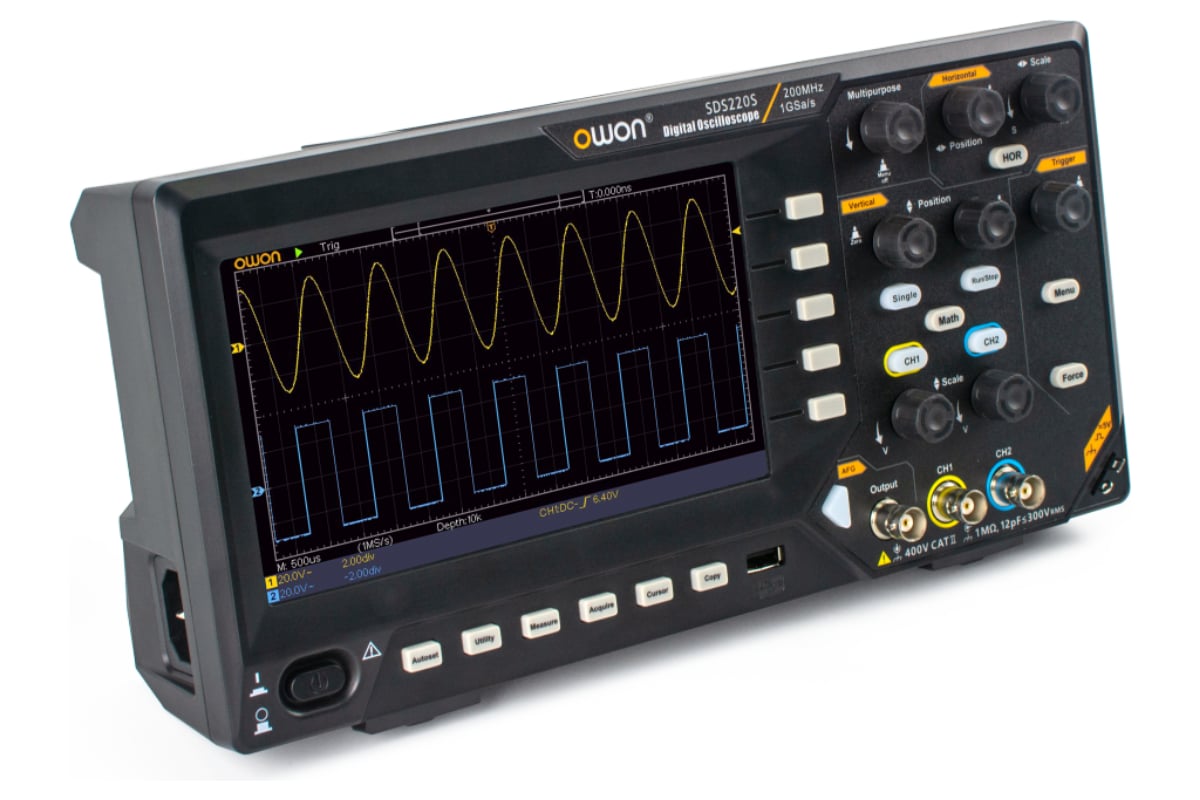

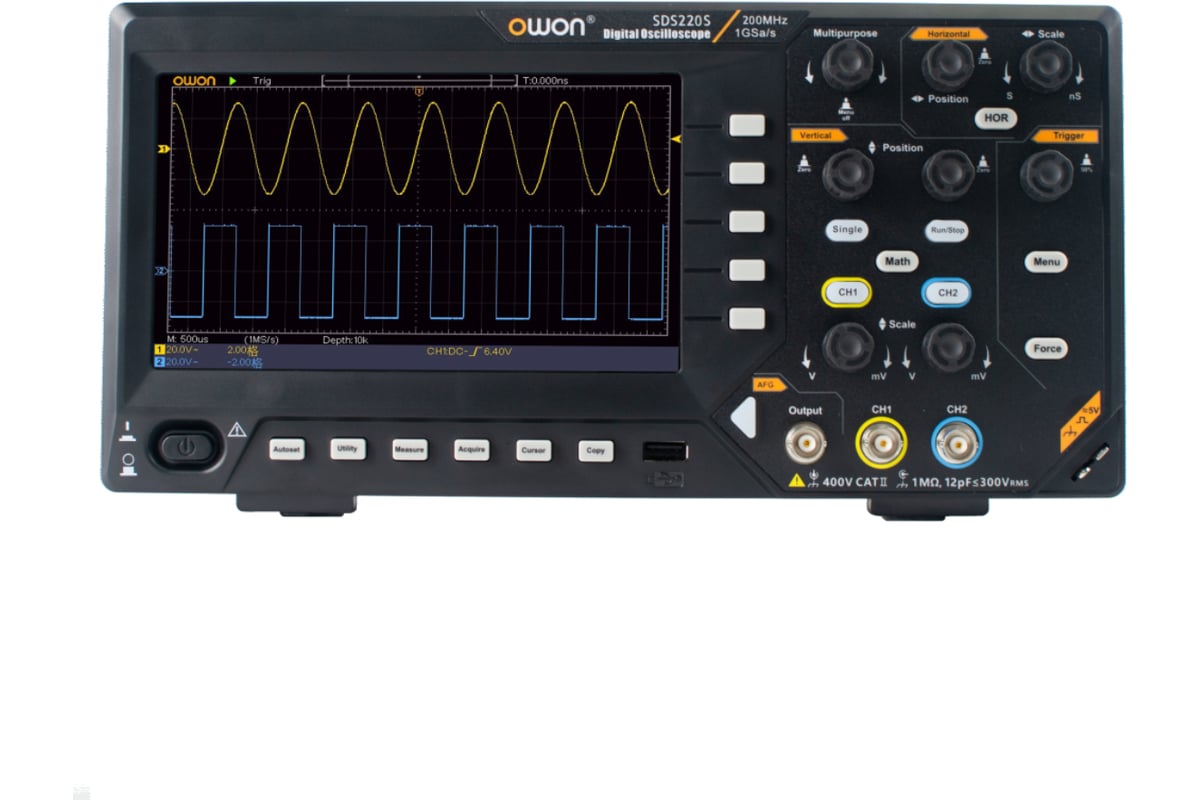

Настольный осциллограф OWON SDS220S OW131

Осциллограф SDS220S двухканальный 200 МГц глубина памяти 20М генератор 25 МГц

Языки меню: русский, английский, немецкий, французский, итальянский, испанский, японский, китайский

Количество каналов: два

Полоса пропускания: 200 МГц

Частота дискретизации в реальном времени: 1ГГц

Глубина памяти 20 М

Горизонтальная развертка:2 нс/дел … 1000 с/дел

Вертикальная развертка: 5 мВ/дел … 5 В/дел; разрешение 8 бит

Время нарастания: ≤ 3,5 нс

Режимы запуска: автоматический, нормальный, одиночный

Дисплей: диагональ 7 дюймов (17,78 см), цветной TFT ЖК 800 x 480, 65536 цветов

Тип входа: открытый, закрытый, заземление

Входной импеданс: 1MΩ ± 2%, в параллель с 20пФ±5пФ

Максимальное напряжение по входу: 400В (пост.+перемен.) размах, аттенюатор 10:1 Глубина записи: 10к отсчетов

Синхронизация: по фронту,по видео (NTSC, PAL, SECAM)

Курсорные измерения: амплитуда, время, dV, dT

Автоматические измерения:

Математические функции:

Память: 16 осциллограмм

Интерфейсы: USB2.0 host, device

Частотомер: одноканальный, 6-ти разрядный

-----Генератор-----

Встроенные формы сигнала:

Синус, прямоугольник, пила, импульс.

Максимальная частота 25 Мгц

Сигналы произвольной формы:

Экспонента растущая, падающая; Sin(x)/x; ступенчатая волна

всего 160 встроенных форм сигнала.

Частота произвольных сигналов 0,1 гц - 5 Мгц

Частота дискретизации: 125 МГц

Количество каналов: один

Глубина записи: 8 к

Амплитуда (50 Ом): 0,005 Vpp … 3,0 Vpp

Вертикальное разрешение: 14 бит

Выходной импеданс: 50 Ом

Диапазон рабочих температур:0°С ... +40°С
