Name: Независимый расцепитель CHINT SHT-X1 AC230V/400V для NXB-63 814989
Brand: CHINT
Price: 942 RUB
Availability: InStock
Rating: 5 (8 reviews)

Question 1

Здравствуйте. на какие контакты подавать питание их четыре

Accepted Answer

Здравствуйте! Добавили схему подключения в карточку товара в блок "Документация".

Question 2

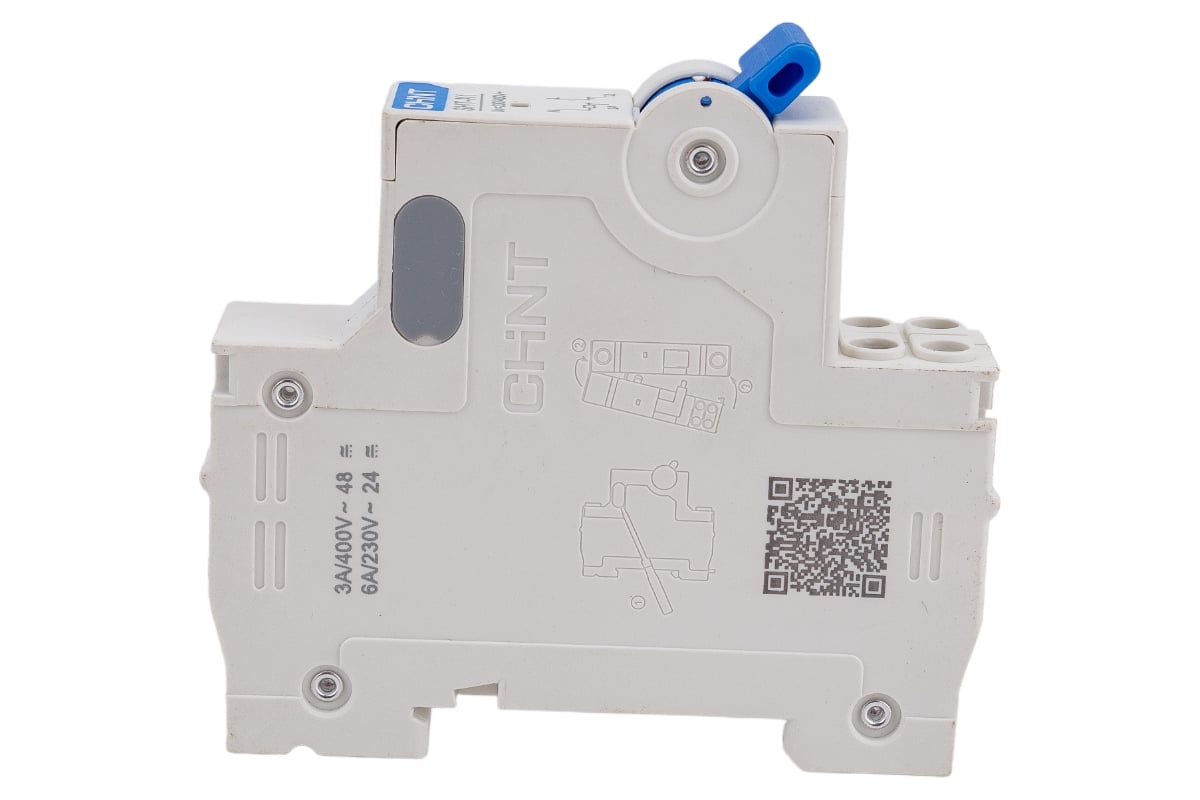

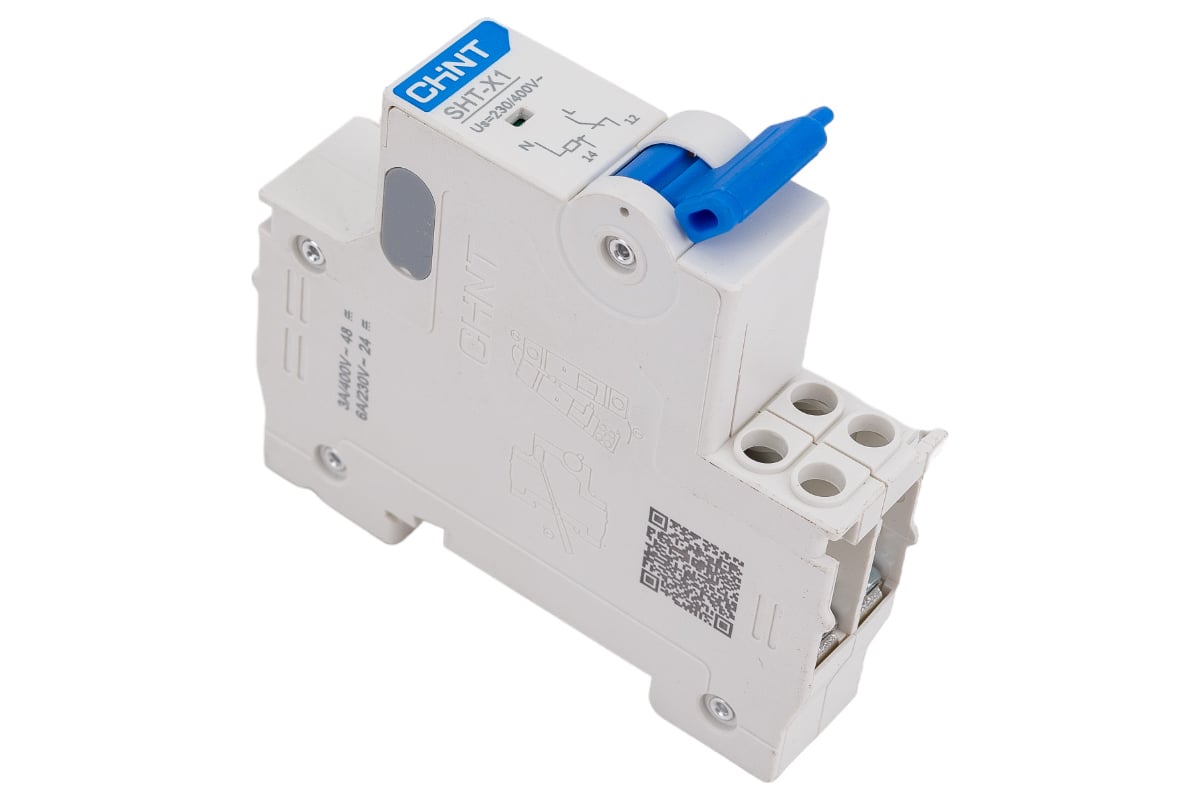

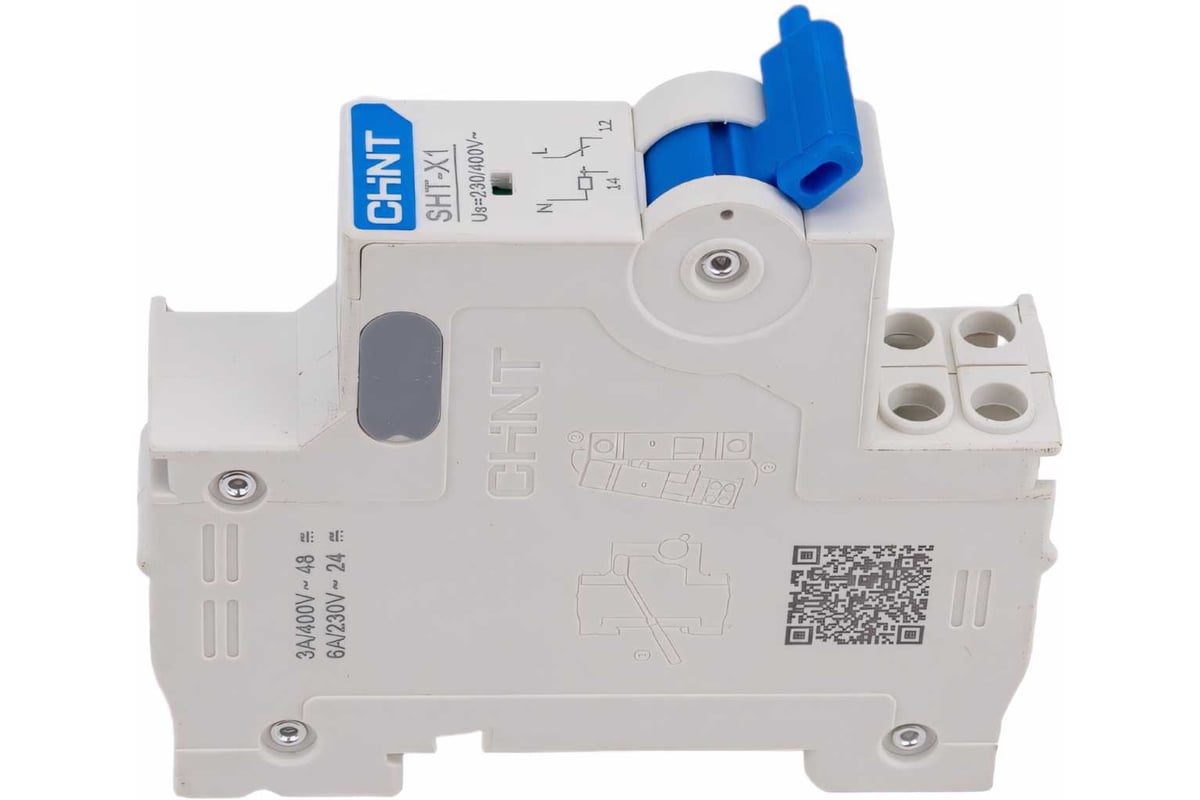

Здравствуйте. И вопрос и пожелание. Купил такой расцепитель, быстро, все нормально.Но вот какой вопрос возник - на лицевой стороне надпись Us=230/400 V~. Англоязычное сокращение Us не позволяет однозначно истолковать эту надпись, она практически не встречается. А на боковой стороне надпись 3А/400V~ 48 ~/= и 6А/230V~ 24 ~/=. А что же я купил? Какое напряжение можно подать для срабатывания расцепителя? На сайте https://www.chintglobal.com/global/en/home.html   найти однозначное толкование  надписей не удалось. Пришлось облазать инет. Но инет также не развеял сомнения. И только случайно (обратил внимание на другую цену) зайдя на вашу страницу  https://www.vseinstrumenti.ru/product/nezavisimyj-rastsepitel-chint-sht-x1-ac24v-48v-dc24v-48v-dlya-nxb-63-814988-1803560/ по надписи на лицевой стороне такого расцепителя смог получить подтверждение, что означает надпись на лицевой стороне.
У вас хороший сайт, но к технически сложным товарам необходимо хорошее сопровождение.

Accepted Answer

Здравствуйте! Поступил ответ: Этот независимый расцепитель управляется напряжением 230В или 400В
Надпись сбоку указывает на номинальный рабочий ток при том или ином напряжении 24 и 48 там указаны, т.к. корпус устройства универсальный и одинаковый как для 814989 Независимый расцепитель SHT-X1 AC 230/400В для NXB-63, так и для 814988 Независимый расцепитель SHT-X1 AC/DC 24/48В для NXB-63
Us для независимого расцепителя — это номинальное напряжение управления (от англ. Supply Voltage или Operating Voltage), которое необходимо подать на катушку расцепителя для его срабатывания и дистанционного отключения автоматического выключателя

Question 3

Добрый день, я правильно понял что этот прибор через механическую связь отключает автомат ( дёргает рубильник) при подаче на его контакты управляющего сигнала?  Если не могли бы подсказать мне нужно как устройство с выше указанным функционалом, если сказать проще ножен электромагнитный привод которой может дернут за рубильник

Accepted Answer

Здравствуйте! Сейчас мы не обладаем такой информацией. Публикуем ваше обращение и даем возможность другим покупателям ответить, если кто-то сталкивался с подобным.
