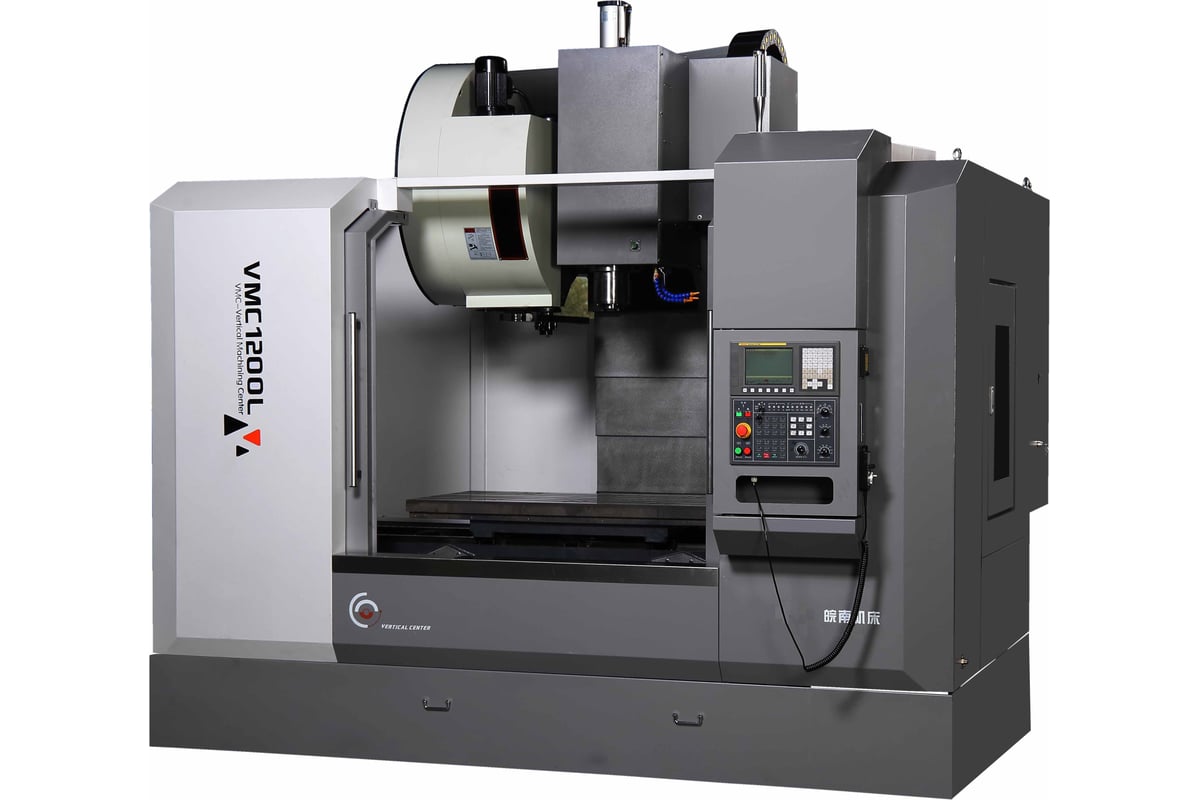

Обрабатывающий 4-х осевой центр с системой FANUC 0i MF. CNC MACHINERY VMC1200L CNC4VMC1200L 1

Напряжение:380 В

Размер рабочего стола:700х1400 мм

Max частота вращения шпинделя:6000 об/мин

Мощность (Вт):15000

Точность позиционирования:0.01 мм

Вес нетто:10000 кг

Все характеристики

Под заказ

9 440 000 ₽

Спишите до 2 832 000 ₽ бонусами

Начислим 94 400 бонусов

Обрабатывающий 4-х осевой центр с системой FANUC 0i MF. CNC MACHINERY VMC1200L CNC4VMC1200L - современное оборудование, которое с высокой точностью проводит обработку заготовок по нескольким осям вне зависимости от используемых материалов.

Детали для станка производятся на заводах известных европейских брендов, что гарантирует точность и стабильную работу изделия при продолжительной эксплуатации. Программное обеспечение SolidWorks используется для оптимизации производственного процесса компонентов.

Высокая производительность и качество изделия допускают работу машины в военной, автомобильной и металлургической промышленности. Также при помощи оборудования можно создавать пресс-формы, контрольно-измерительную технику и многое другое.

Технические характеристики обрабатывающего центра CNC MACHINERY VMC1200L

Напряжение
380 В
Размер рабочего стола
700х1400 мм
Max частота вращения шпинделя
6000 об/мин
Мощность (Вт)
15000
Скорость рабочей подачи
24000 мм/мин
Точность позиционирования
0.01 мм
Точность (повторяемость)
0.005 мм
Количество инструмента в сменщике
24 шт
Перемещение (ось Z)
700 мм
Перемещение (ось Х)
1200 мм
Перемещение (ось Y)
700 мм
Расстояние шпиндель-стол
803 мм
Размер Т-образного паза
18 мм
Max нагрузка на стол
1100 кг
Габариты без упаковки
3330х2880х3250 мм
Вес нетто
10000 кг

Преимущества обрабатывающего центра CNC MACHINERY VMC1200L

  • Размер Т шлицов: 5-18 мм;
  • Расстояние между T шлицами: 115 мм;
  • Расстояние от колонны до центра шпинделя: 775 мм;
  • Диапазон расстояний от поверхности рабочего стола до шпинделя: 103-803 мм;
  • Шпиндель: BT50;
  • Максимальная скорость вращения шпинделя : 6 000 об/мин;
  • Модель главного электродвигателя: βii12/ 10000;
  • Номинальная мощность главного серводвигателя: 11 КВт;
  • Мощность главного серводвигателя в первые 30 мин. Работы: 15 КВт;
  • Номинальный крутящий момент главного серводвигателя: 52,5 Nm;
  • Тип динамической балансировки частей шпинделя: G1;
  • Точность торцевого биения шпинделя: 0,005 мм;
  • Точность радиального биения шпинделя: 0.007 мм;
  • Стандарт держателя инструментов: MSA403 /BT50;
  • Модель подающего двигателя по оси Х/Y: βisС 22/2000;
  • Максимальная скорость подающего двигателя по оси X/Y: 2000 об/мин;
  • Номинальная мощность подающего двигателя по оси X/Y: 2,5 КВт;
  • Номинальный выходной крутящий момент подающего двигателя по оси X/Y : 20 Nm;
  • Модель подающего двигателя по оси Z: βisC 22B/2000;
  • Максимальная скорость подающего двигателя по оси Z: 2000 об/мин;
  • Номинальная мощность подающего двигателя по оси Z: 2,5 КВт;
  • Номинальный выходной крутящий момент подающего двигателя по оси Z: 20 Nm;
  • Скорость подачи по оси X/Y : 24 000 мм/мин;
  • Скорость подачи по оси Z : 15 000 мм/мин;
  • Скорость резания материала: 10 000 мм/мин;
  • Тип инструментального магазина: Манипулятор;
  • Емкость инструментального магазина: 24 инструментов;
  • Максимальный диаметр инструмента: 112 мм;
  • Максимальный диаметр инструмента, при условии отсутствия в магазине соседних инструментов : 200 мм;
  • Допустимый вес всех инструментов в инструментальном магазине: 18 кг;
  • Допустимая максимальная длина инструмента: 300 мм;
  • Время смены инструмента: 3 сек;
  • Путь смены инструмента: Вперед/реверс;
  • Электрическая мощность машины: 20 КВА;
  • Потребление охлаждающего насоса: 40 л/мин;
  • Расход воздуха: 0,6 – 0,8 Кпа;
  • Требование к электрической мощности: 380В±10% 50Гц;
  • Требование к температуре окружающей среды: 0-40 градусов;
  • Требование к относительной влажности: 20% ~ 80%;
  • Экран машины: Полный защищающий экран;
  • Диаметр планшайбы стола – 320 мм;
  • Ширина Т-образного паза стола – 14H7 мм;
  • Дискретность поворота – 0,001 градус;
  • Точность индексирования при повороте - 15 сек;
  • Повторяемость индексирования при повороте - 4 сек;
  • Максимальная вертикальная нагрузка на стол (при повороте) - 175 кг;
  • Максимальная горизонтальная нагрузка на стол (при повороте) - 350 кг;
  • Максимальная радиальная нагрузка (при зафиксированном столе) - 2500 кг.

Гарантия производителя 1 год

на товары CNC MACHINERY

*Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация не является публичной офертой

CNC MACHINERY

Все товары бренда
CNC MACHINERY
Китай

Китай — родина бренда

Китай

Китай — страна производства

Комплектация

  • Контроллер: FANUC;
  • Серводвигатель: FANUC;
  • Сервопривода шпинделя: FANUC;
  • Электропривод: FANUC;
  • Подшипник шпинделя: NSK;
  • Инструментальный барабан: HAOCHENG;
  • Инструментальный магазин: OSHIMA;
  • Муфта: LINK / KTR;
  • Контргайка: YINSH;
  • Теплообменник: WENHENG;
  • Шариковый винтовой подшипник: NACHI / TPI;
  • Электрические комплектующие: SCHNEIDER/AIRTAC;
  • Система охлаждения заготовки;
  • Система автоматического отключения;
  • Теплообменник электрического шкафа;
  • Защитный щит;
  • Автоматическая система смазки;
  • Интерфейс RS232;
  • Анкерные болты и колодки;
  • Портативный пневматический пистолет для удаления мусора;
  • 4-ая ось – CNC320R;
  • Упаковка.

Информация об упаковке

Единица товара: Штука

Вес, кг: 10200

Длина, мм: 3330

Ширина, мм: 2880

Высота, мм: 3250
