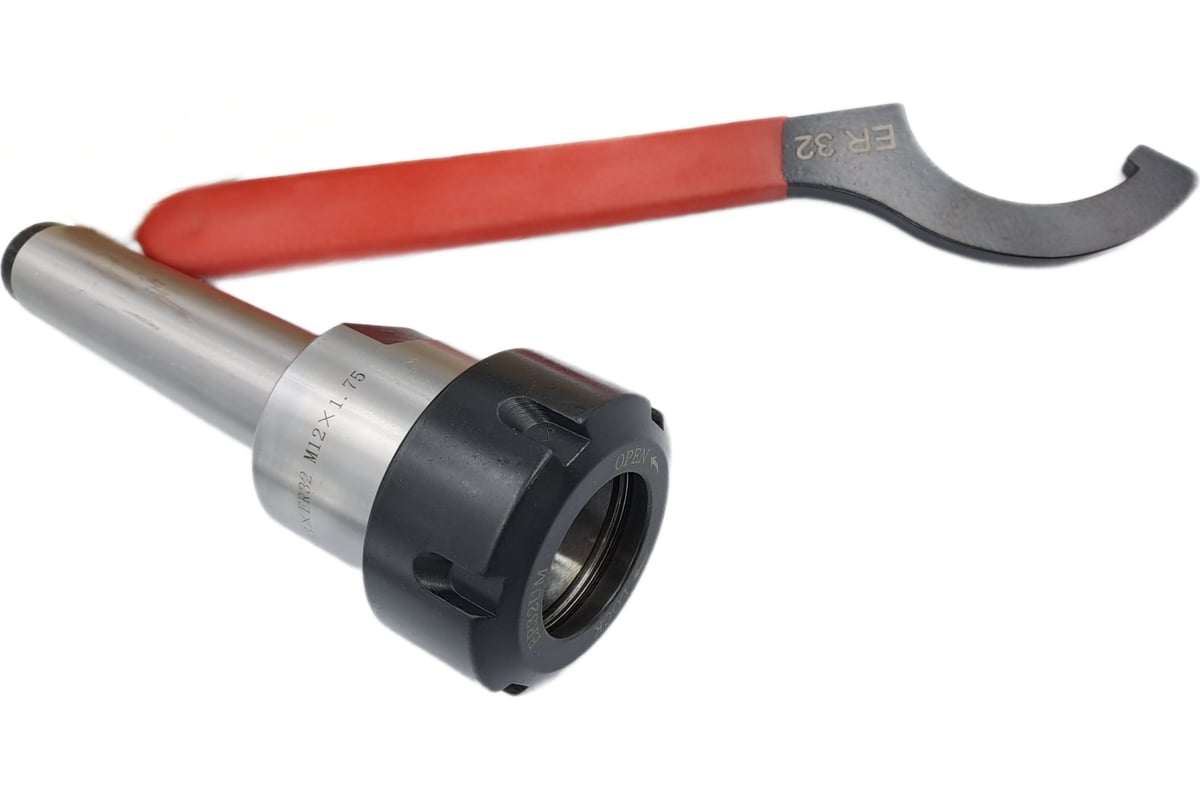

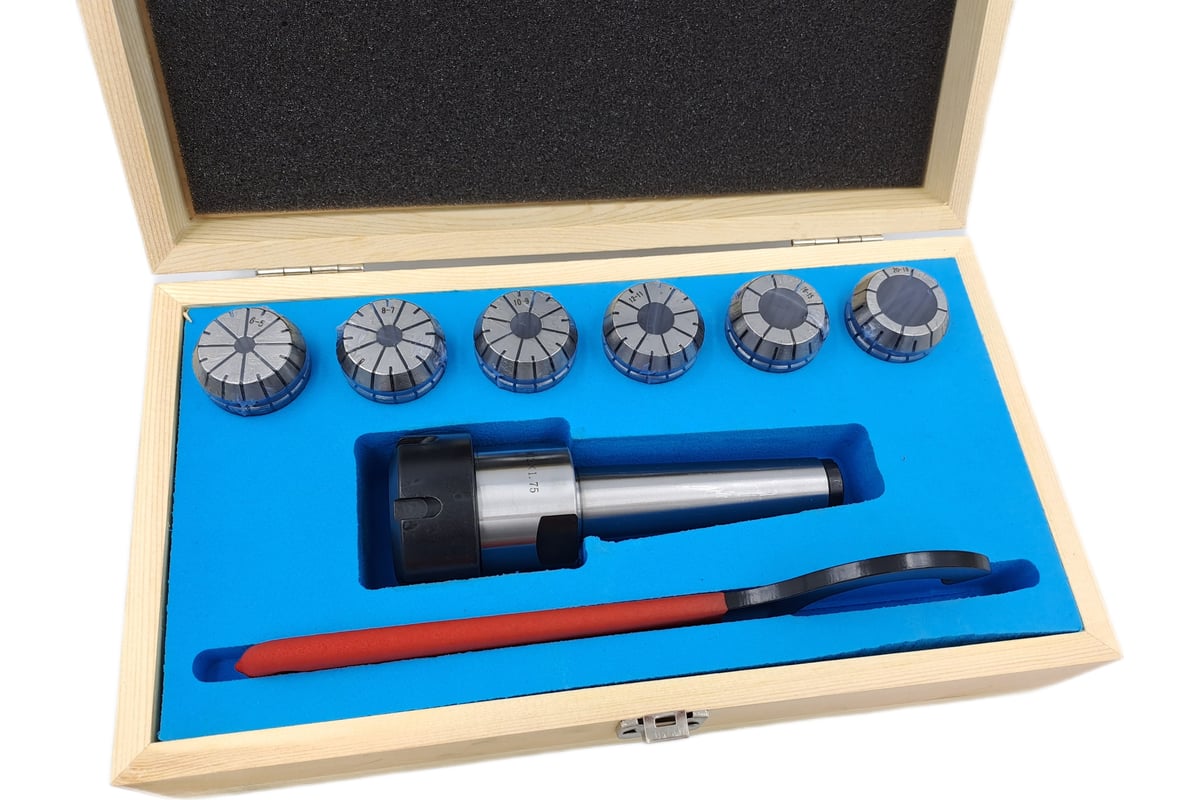

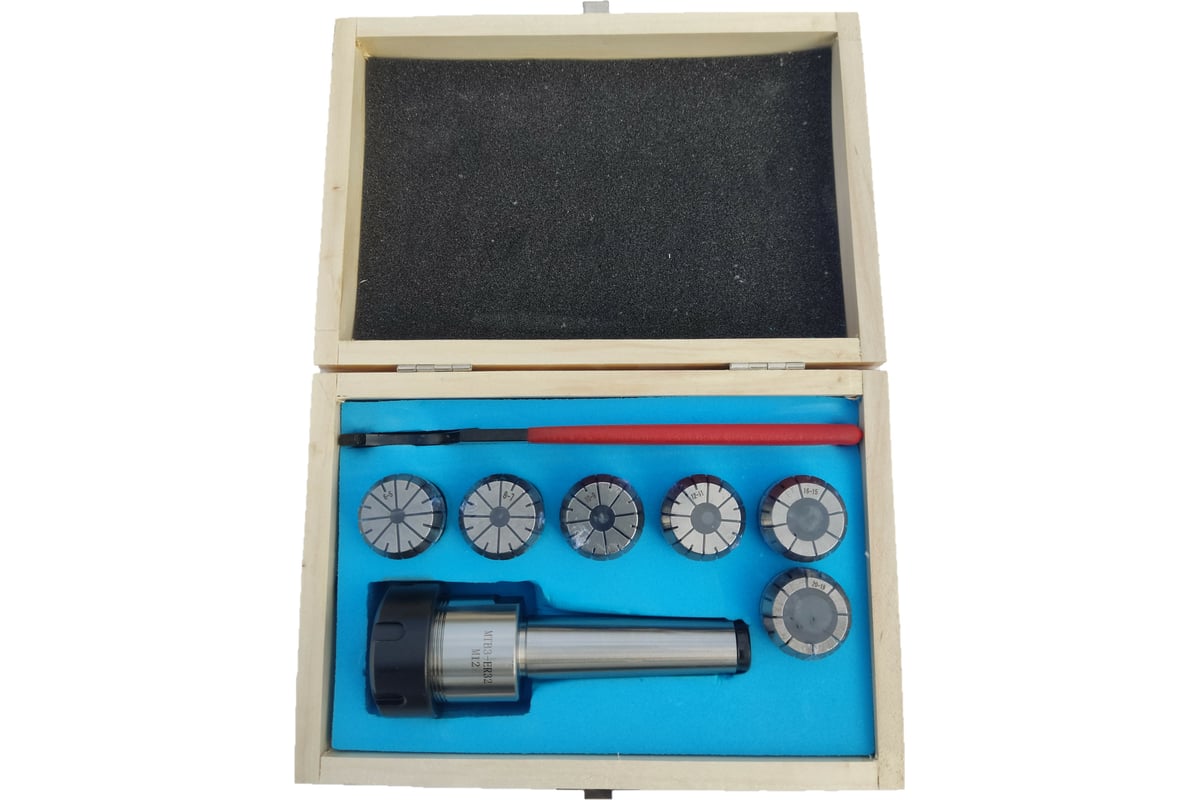

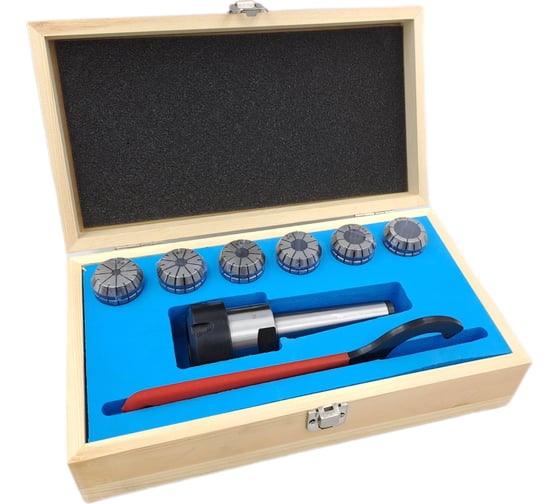

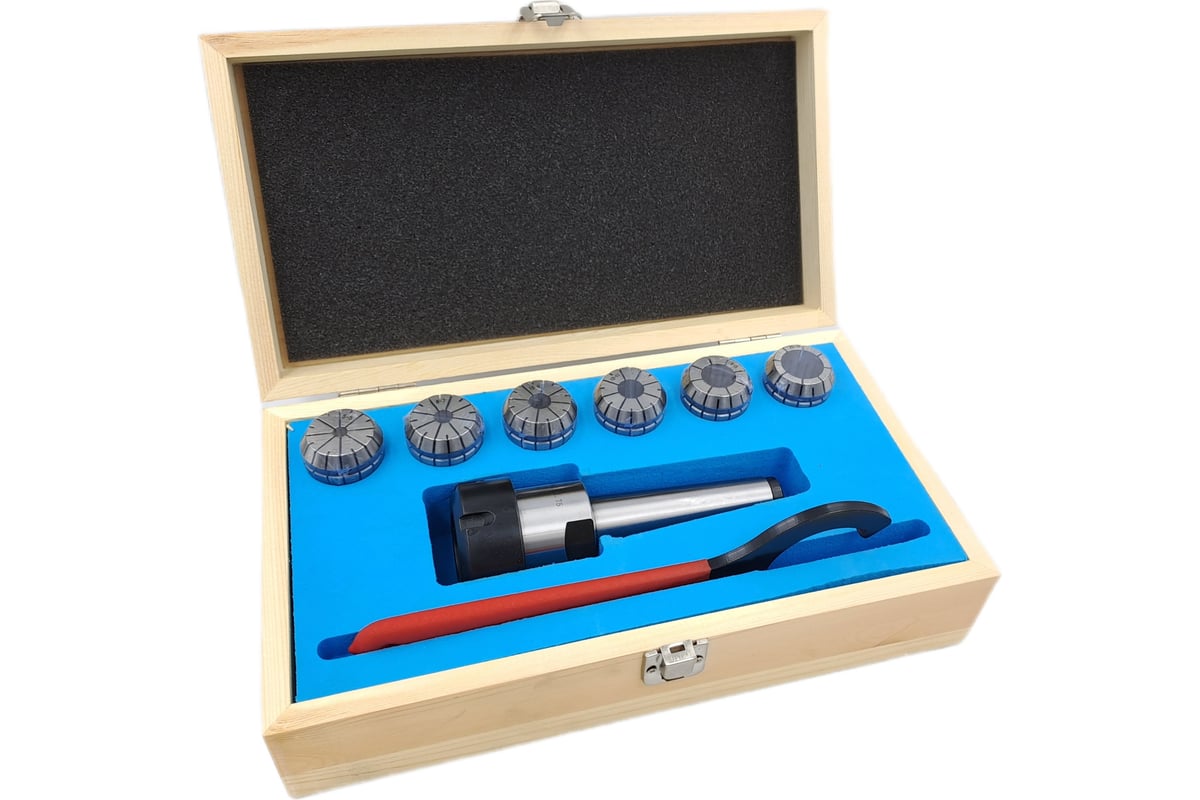

Патрон цанговый КМ3 с набором цанг ЕR 32 6 шт, 6-20 мм TORNERI 041903

Цанги ER32 6 шт.: 6, 8, 10, 12, 16, 20 мм.

Патрон цанговый с хвостовиком конус Морзе по ГОСТ 25557-82 (DIN 228)

Патрон цанговый с хвостовиком конус Морзе предназначен для надежной фиксации осевого режущего инструмента, такого как сверла, концевые и шпоночные фрезы, развертки и зенковки. Это обеспечивает эффективное использование инструмента на универсальных и фрезерных станках с ручной сменой оснастки.

Характеристики патрона:

• Общая длина патрона: 140 мм
• Вылет от шпинделя: 50 мм
• Тип соединения: конус Морзе (ГОСТ 25557-82 / DIN 228)

Преимущества цанг серии ER (DIN 6499):

• Высокая точность центровки инструмента
• Надежное удержание инструмента
• Минимизация вибраций и повышение качества обработки

Инструкция по установке цанг и гаек серий ER:

Установка:

1. Вложите цангу в гайку под углом и проверните, слегка прижимая к гайке, до зацепления паза за эксцентриковый выступ.
2. Окончательно вдавите цангу в гайку и вложите в цанговый патрон.
3. Вставьте фрезу в отверстие и затяните гайку ключом.

Замена инструмента:

• При смене фрезы или цанги повторите указанные действия в обратном порядке.
