Подшипниковый узел TECHNIX UCFC211 UCFC211TECHNIX

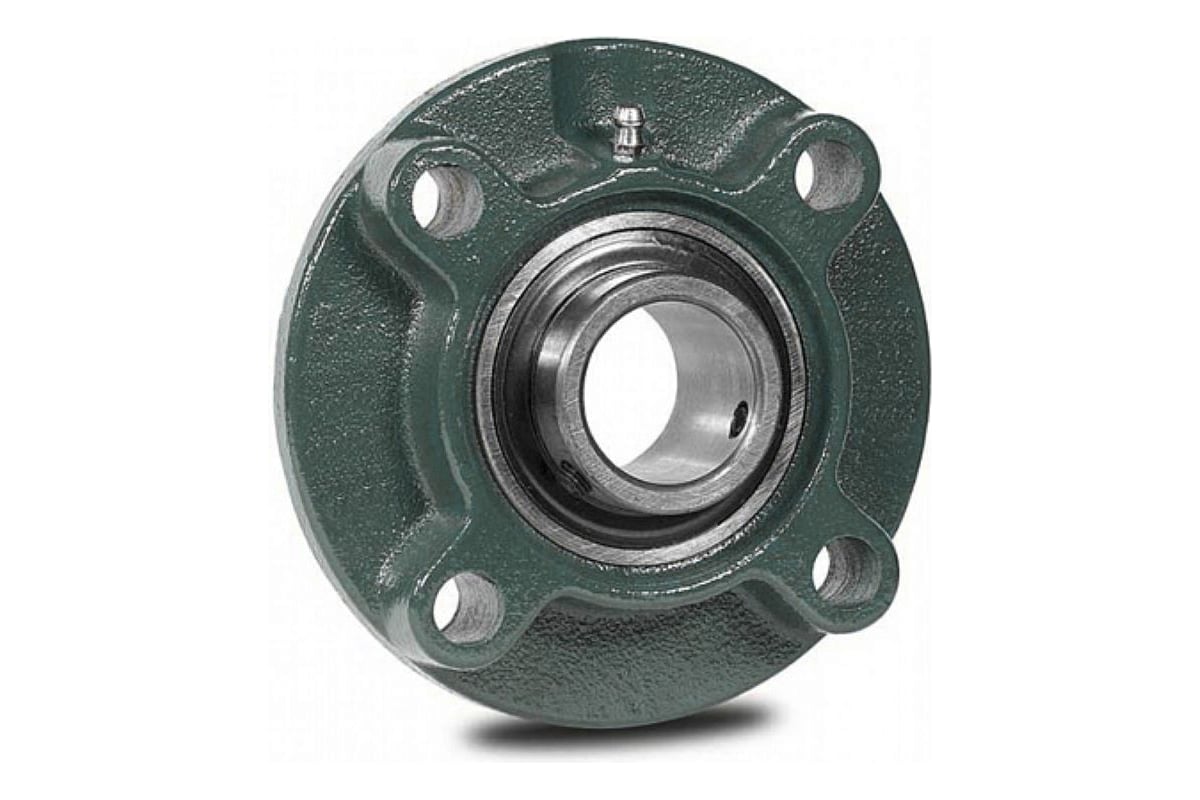

Подшипниковый узел UCFC-211 состоит из фланцевого корпуса круглой формы FС211 и подшипника UC211. Для узлов UCFC характерно использование круглой фланцевой гильзы. Для крепления корпуса к основанию используют четыре винта. Вал закрепляют при помощи двух стопорных винтов на удлинённой части радиального подшипника. Чаще всего используются в барабанных частях механизмов. Через специальное устройство – нипель – можно производить смазку. Корпус чугунный, подшипник стальной.

Технические характеристики

• Серия: UCFС
• Внутренний диаметр d, мм: 55
• Материал: чугун СЧ20
• Межцентровое расстояние креплений на корпусе e, мм: 106,1
• Высота крепежной площадки g, мм: 31
• Глубина посадки корпуса j, мм: 12
• Допустимая динамическая нагрузка C, N: 41230
• Внутренняя глубина подшипника Bi, мм: 55,6
• Высота крепежной площадки k, мм: 15
• Допустимая статическая нагрузка Co, N: 27930
• Размер от края подшипника до середины шарика n, мм: 22,2
• Внешний диаметр посадочной части корпуса f, мм: 125
• Размер от нижнего края корпуса до середины шарика i, мм: 13
• Высота корпуса l, мм: 43
• Общая высота подшипникового узла z, мм: 46,4
• Длина корпуса a, мм: 185
• Ширина крепежной площадки p, мм: 150
• Диаметр крепежного отверстия S, мм: 19
• Применяемый подшипник: UC
• Применяемый корпус: FC
• Крепежный винт: M16
