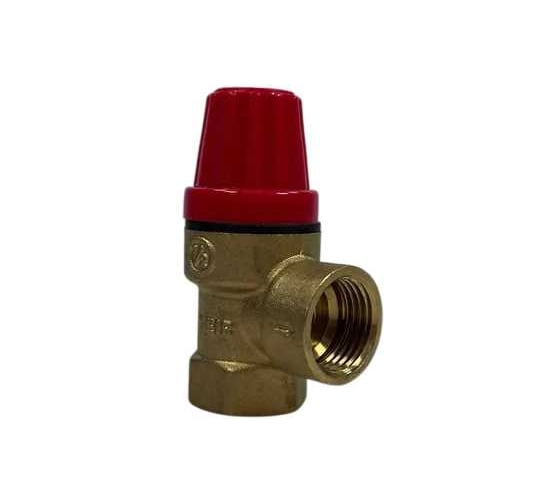

Предохранительный клапан ViEiR VR45FFK-8 предназначен для ограничения давления в закрытых водяных системах отопления и водонагревательных контурах. При превышении заводской настройки он выпускает среду через сбросной отвод. Модель имеет угловое исполнение, в котором вход и выход направлены под прямым углом друг к другу.
Давление настройки равняется 8 бар. Входное присоединение 3/4 дюйма, сбросное 1 дюйм, обе резьбы внутренние. Номинальный размер входного присоединения DN20. Длина L равна 30 мм, высота H 72 мм, B 24 мм. Корпус изготовлен из латуни CW617N. Допустимая температура окружающего воздуха от -20 до +60 °C.
Пружина из нержавеющей стали AISI 304 удерживает диафрагму из каучука EPDM в закрытом положении. Когда сила давления среды превышает усилие пружины, проход открывается и происходит сброс. После снижения давления пружина возвращает затвор. Шток, опора пружины и красный колпак выполнены из пластика ABS. Конструкция действует механически, без электрического управления.
Клапан допускает работу с водой, воздухом, этиленгликолем с содержанием до 50%, пропиленгликолем и другими неагрессивными к его материалам средами. Уставка 8 бар относится к началу предохранительного сброса и задаёт назначение этого исполнения. Сбросной канал служит для отвода избыточной среды в дренажную линию, сохраняя отдельное направление от основного входа клапана. Колпак допускает ручное открытие.
