Разъемный корпус FNL 510A FNL510A TECHNIX FNL510ATECHNIX

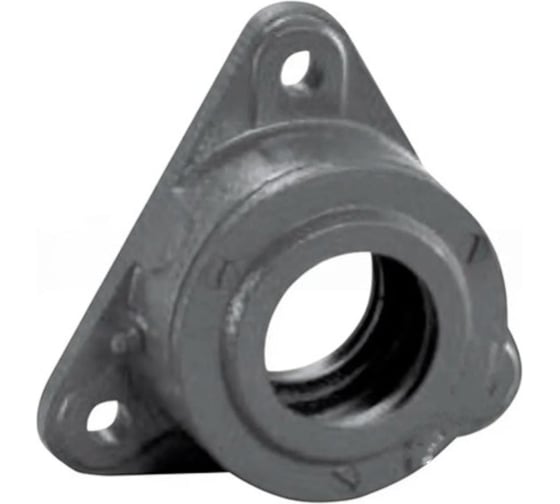

Разъемный корпус FNL 510A TECHNIX — корпус с высокой точностью посадки и удобством технического обслуживания

Корпус FNL 510A TECHNIX предназначен для использования в подшипниковых узлах, где требуется надёжность, устойчивость к нагрузкам и простота монтажа. Разъёмная конструкция упрощает техническое обслуживание, позволяя производить замену подшипника без демонтажа вала. Фланцевое крепление обеспечивает прочную установку корпуса на станину или платформу.

Чугунное исполнение гарантирует устойчивость к вибрациям и термическим деформациям. Корпус рассчитан на установку различных типов уплотнений, включая контактные и лабиринтные, в зависимости от условий эксплуатации. Это делает его пригодным для установки в помещениях с высокой запылённостью или влажностью.

Технические характеристики

Высота закрытого подшипникового узла Aa, мм: 68,5

Проставочные кольца: FRB8/90 X1, ZW80X90 X1

Высота открытого подшипникового узла Ab, мм: 73

Длина стороны опоры L, мм: 180

Диаметр окружности крепления J, мм: 160

Радиус тела подшипникового узла H, мм: 160

Диаметр отверстия крепления S, мм: 14

H1, мм: 60

D, мм: 118

Глубина от подшипника до опорной поверхности Ba, мм: 22

Глубина от подшипника до крышки Bb, мм: 17,5

Просвет уплотнения f1H12, мм: 4

Рабочий диаметр уплотнения d2H12, мм: 46,5

Расстояние между губками уплотнения по валу f2, мм: 5,4

Внешний диаметр прорези уплотнения d3H12, мм: 58

Серия: FNL

Диаметр вала d, мм: 45

Резьба G: M12

Подшипник: 1210EK, 2210EK, 22210EK

Высота лапы корпуса c, мм: 15

Применяемая втулка: H210, H310
