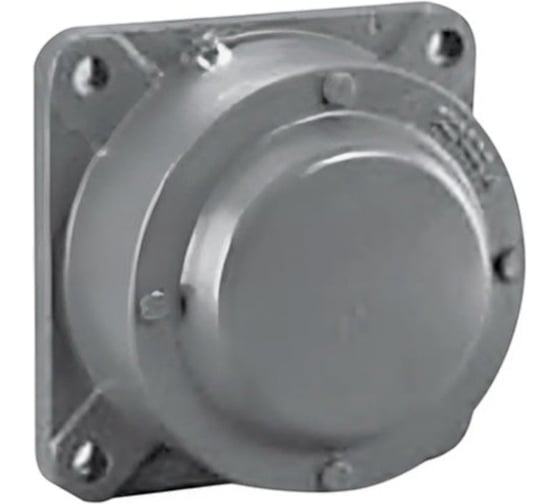

Разъемный корпус FNL 516A FNL516A TECHNIX FNL516ATECHNIX

Модель FNL 516A TECHNIX используется в промышленных механизмах, где требуются прочные, легкообслуживаемые опорные узлы. Корпус изготовлен из чугуна и имеет разъёмную конструкцию с фланцевым креплением. Это облегчает монтаж и последующее техническое обслуживание подшипника.

Конструкция корпуса снижает риск смещения и обеспечивает равномерную передачу нагрузки на подшипник, продлевая срок службы оборудования. FNL 516A применим в транспортных системах, вентиляции, редукторах, приводных механизмах и в оборудовании сельскохозяйственного назначения.

Разъемный корпус TECHNIX обеспечивает сочетание надёжности и удобства, что делает его востребованным решением для технического персонала и инженеров. Купить фланцевый разъемный корпус можно для любых задач, от разового ремонта до крупносерийных поставок.

Применение: конвейеры, вентиляция, агротехника, машиностроение, производственные линии.

Технические характеристики

• Высота закрытого подшипникового узла Aa, мм: 102
• Проставочные кольца: FRB8.5/140 X2, FRB10/140 X1
• Высота открытого подшипникового узла Ab, мм: 114
• Длина стороны опоры L, мм: 196
• Диаметр отверстия крепления S, мм: 18
• H1, мм: 98
• D, мм: 176
• E, мм: 152
• Глубина от подшипника до опорной поверхности Ba, мм6 31
• Глубина от подшипника до крышки Bb, мм: 22
• Просвет уплотнения f1H12, мм: 6
• Рабочий диаметр уплотнения d2H12, мм: 71,5
• Расстояние между губками уплотнения по валу f2, мм: 8,1
• Внешний диаметр прорези уплотнения d3H12, мм: 89
• Серия: FNL
• Диаметр вала d, мм: 70
• Резьба G: M16
• Подшипник: 1216K, 2216K, 22216EK
• Высота лапы корпуса c, мм: 25
• Применяемая втулка: H216, H316
