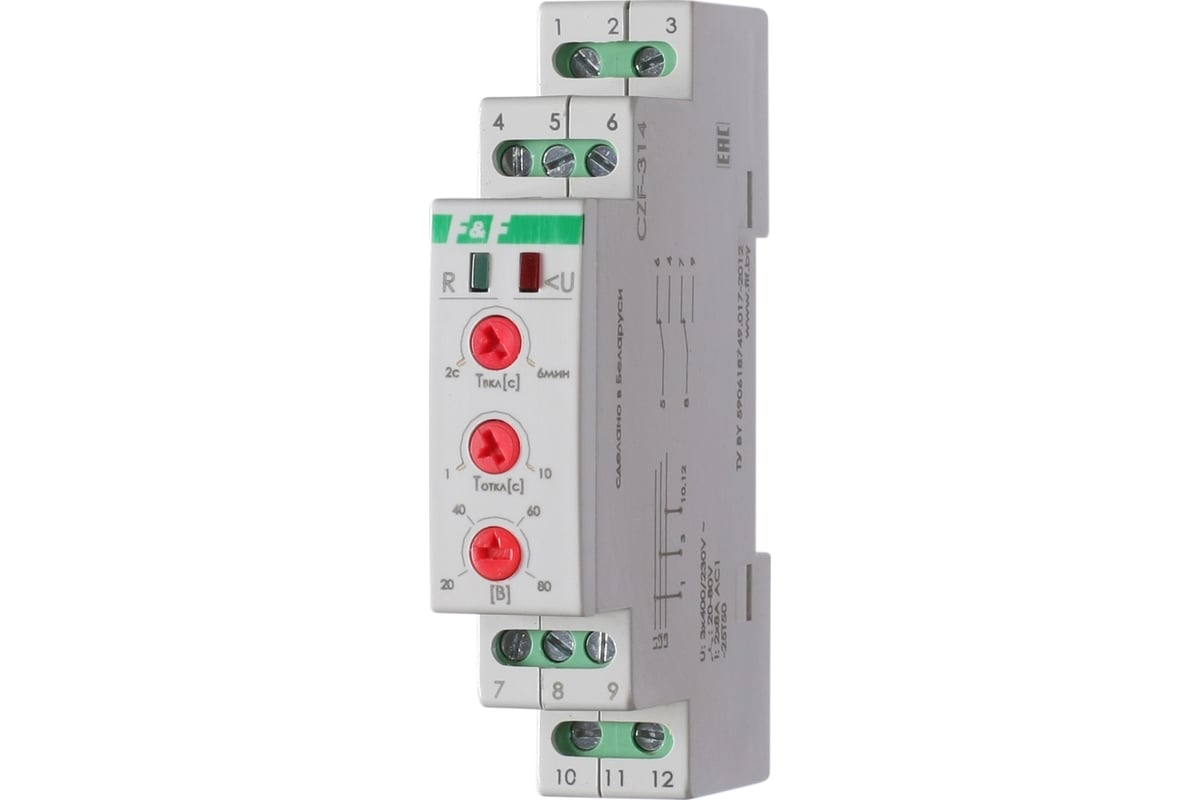

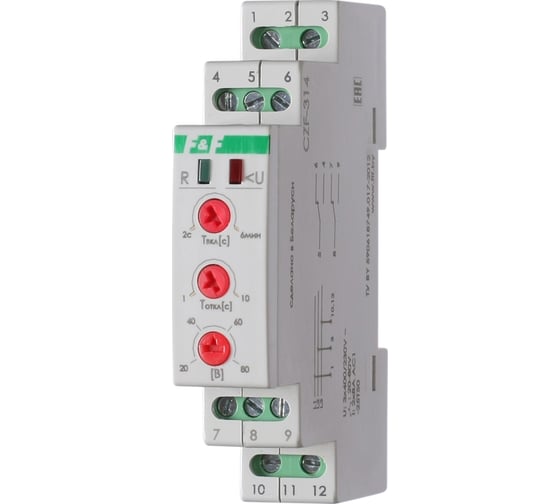

Реле контроля фаз Евроавтоматика F&F CZF-314 Регулируемые асимметрия и время отключения, контроль верхнего и нижнего значений напряжения EA04.004.008

Автомат защиты электродвигателей CZF-314 предназначен для защиты электродвигателей и электроустановок, питаемых от трехфазной сети в случаях: отсутствия хотя бы одной из фаз; асимметрии напряжения; контроль верхнего значения напряжения; контроль нижнего значения напряжения.

Если напряжение в пределах нормы, контакты исполнительного реле замкнуты и на контактор управления электродвигателем подается напряжение, управляющее его включением. В случае одной из вышеперечисленных аварийных ситуаций контакты реле размыкаются и контактор отключается. Выключение в случае асимметрии напряжения происходит с задержкой 1-10 с. В случае отсутствия хотя бы одной из фаз изделие выключается с задержкой 0,1 с, а в случаях превышения верхнего значения напряжения - 0,5 с, снижения напряжения - 5 с. Включение происходит автоматически после восстановления сетевого напряжения питания. CZF-314 защищает также от симметричного падения напряжения в фазах.

Дополнительная техническая информация:

• Напряжение питания, 3x400 В 50 Гц
• Максимальный ток катушки контактора, 2 А
• Сигнализация аварии, красный светодиод
• Сигнализация включения нагрузки, зеленый светодиод
• Напряжение отключения при падении напряжения в фазах, 320 В
• Напряжение отключения при повышении напряжения в фазах, 480 В
• Асимметрия напряжения, 20-80 В
• Гистерезис, 5 В
• Задержка отключения при асимметрии (регулируемая), 1-10 с
• Задержка отключения при падении напряжения в фазах, 5 с
• Задержка отключения при повышении напряжения в фазах, 0,5 с
• Задержка включения (регулируемая), 2-360 с
• Тип корпуса, 1S
