Шаблон сварщика WG 4 HI-LO Economy ЧК Челябинский Калибр 1047063

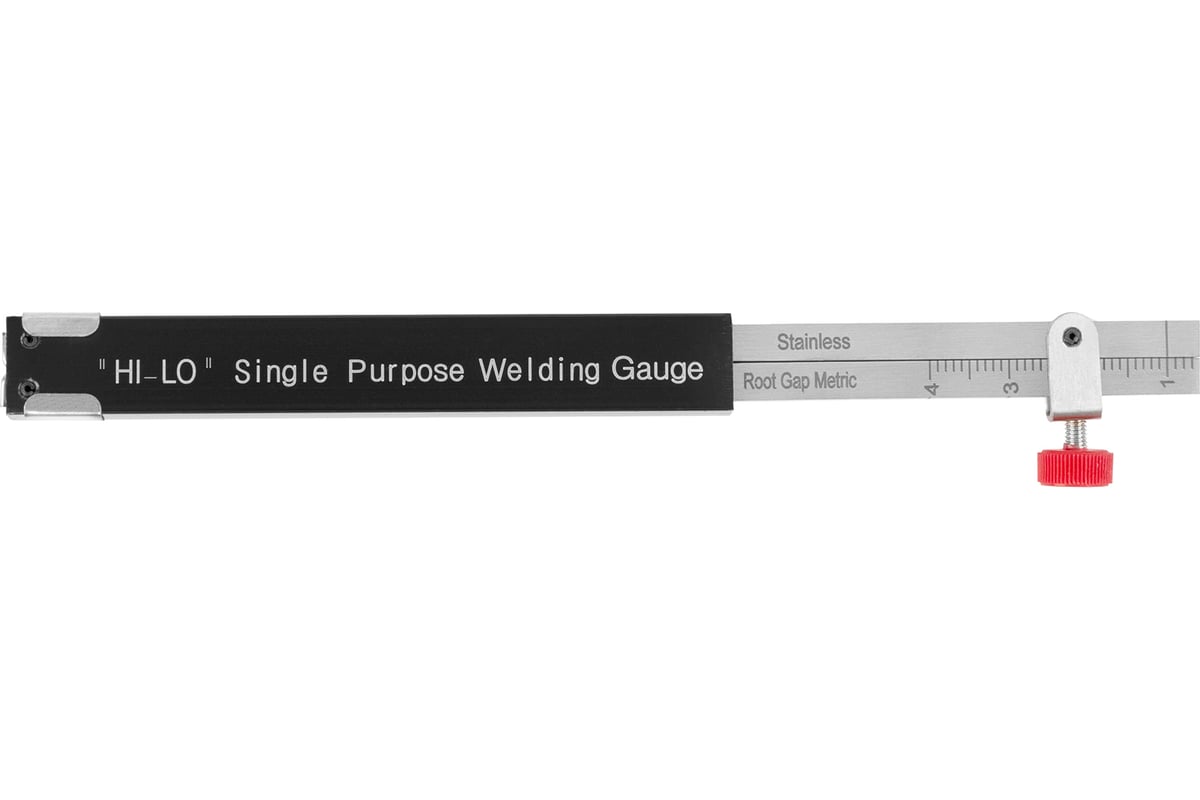

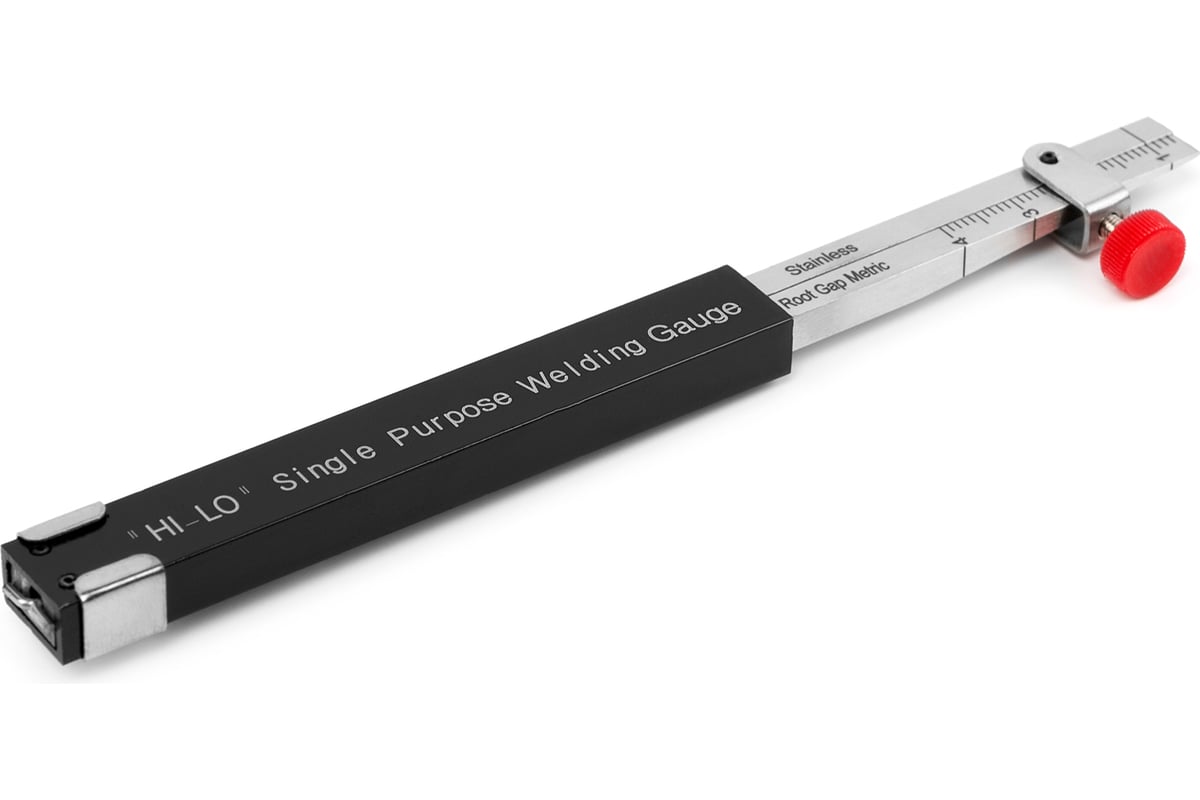

Измеритель WG4 HI-LO Single предназначен для измерения зазоров между деталями при сборке и внутренней несносности. Измеритель Hi-Lo Economy состоит из корпуса, двух внутренних подвижных зубцов и двух подвижных ног, на тонкой ноге нанесена шкала с шагом 1 мм. На другой находится стопорный винт. Диапазон измерений измерителя WG4 HI-LO Single/Economy: 0-40 мм; шаг: 1 мм (контрольная риска соответствует 0 мм); погрешность: ± 0,2 мм. Измеритель WG4 HI-LO Economy изготовлен из нержавеющей стали. Существует более сложная модель данного шаблона WG4 HI-LO, который может быть использован для измерения: угла разделки кромок, толщины стенки труб, внутренней несоосности, высоты усиления шва, катета углового шва, зазора при сборке. Также у измерителя WG4 HI-LO Single имеет более узкие зацепы, позволяющими измерять внутритрубное смещение кромок на участках с минимальным зазором деталей, и наличием щупа со шкалой (Б), позволяющей измерять зазоры между деталями.
Измеритель WG4 HI-LO Single. Технические характеристики:
