Стол поворотный HV6 3 паза ТЕХНОРЕАЛ МА320401004

Стол поворотный, HV6 3 паза ТЕХНОРЕАЛ МА320401004

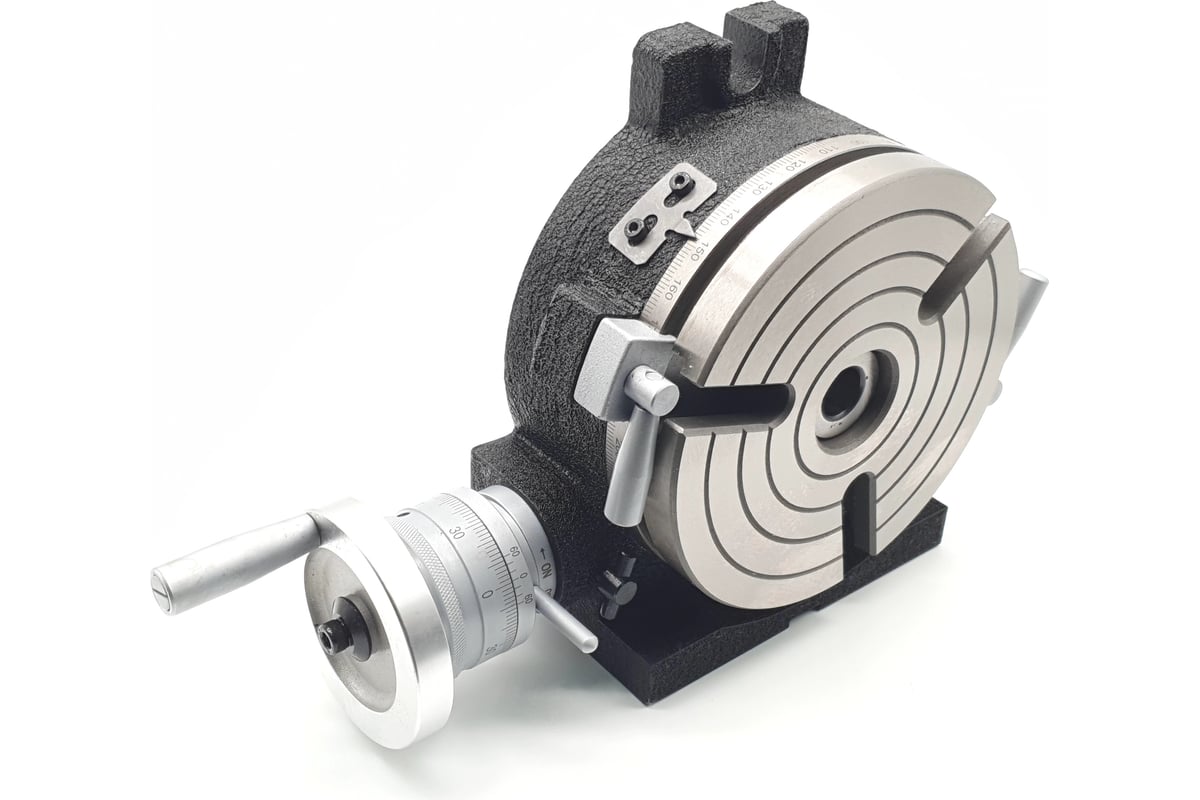

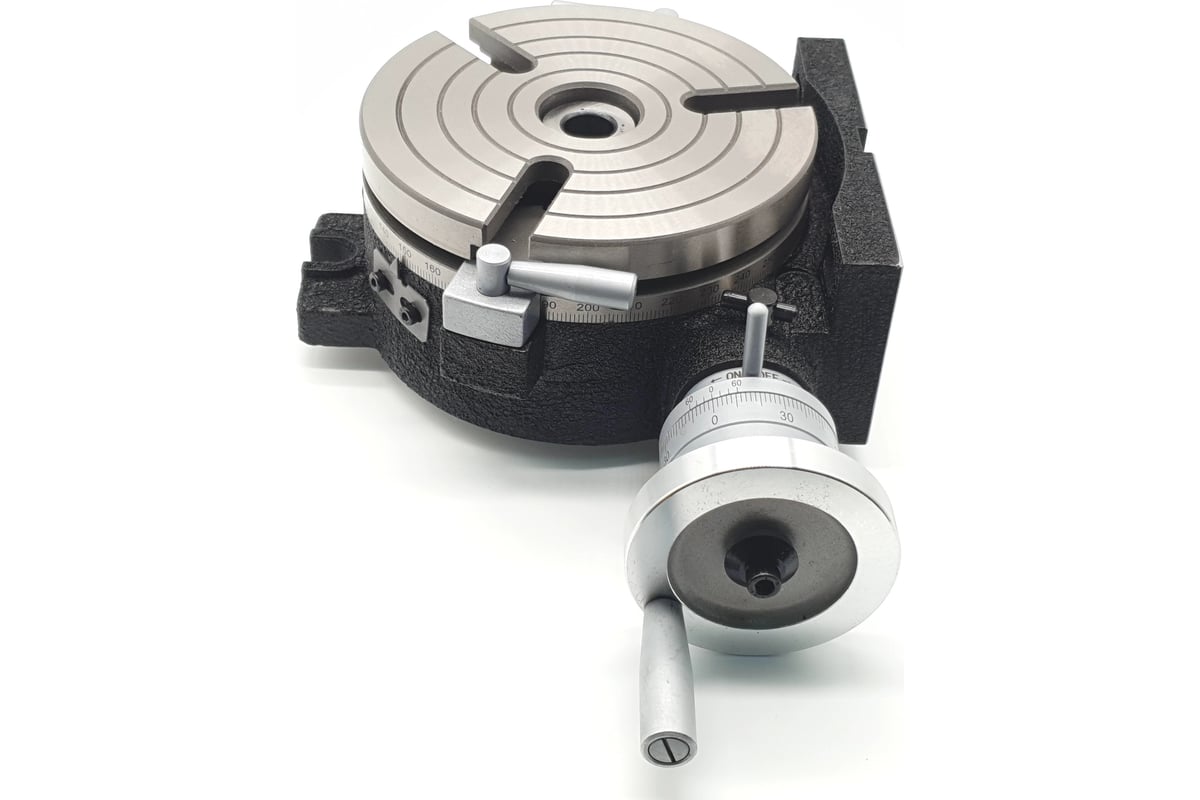

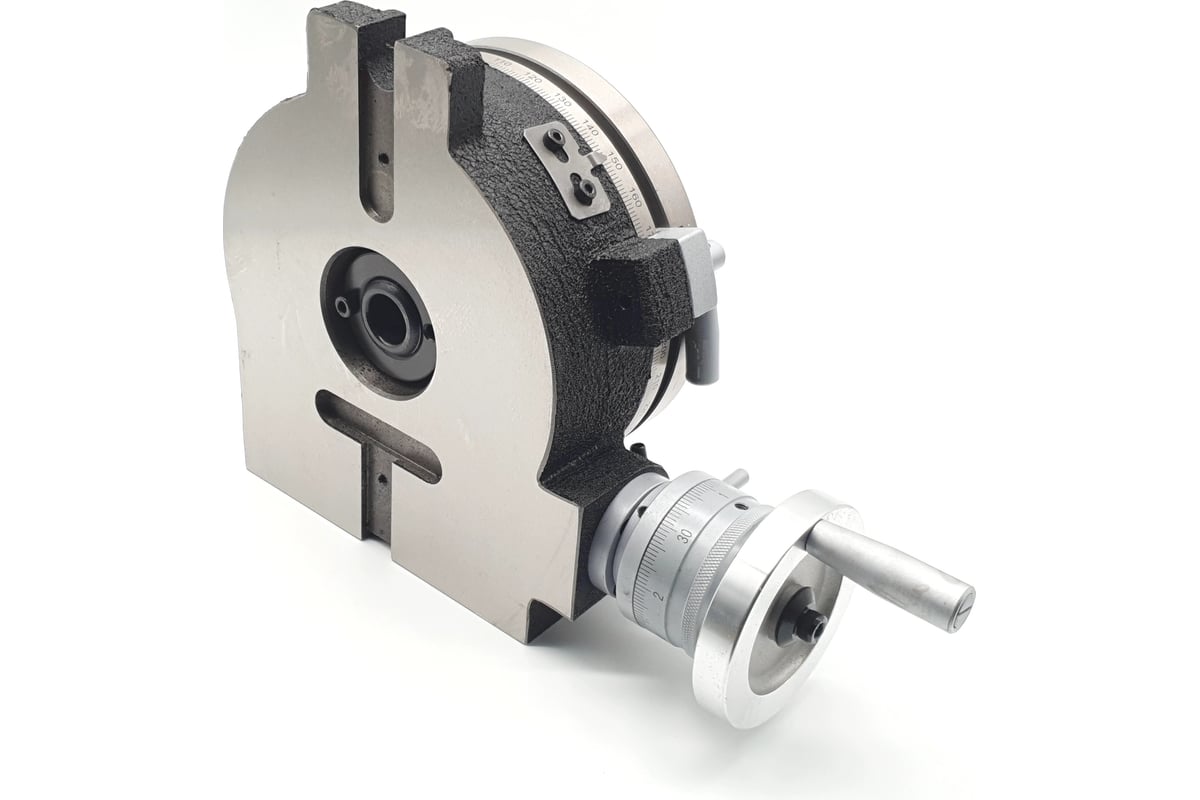

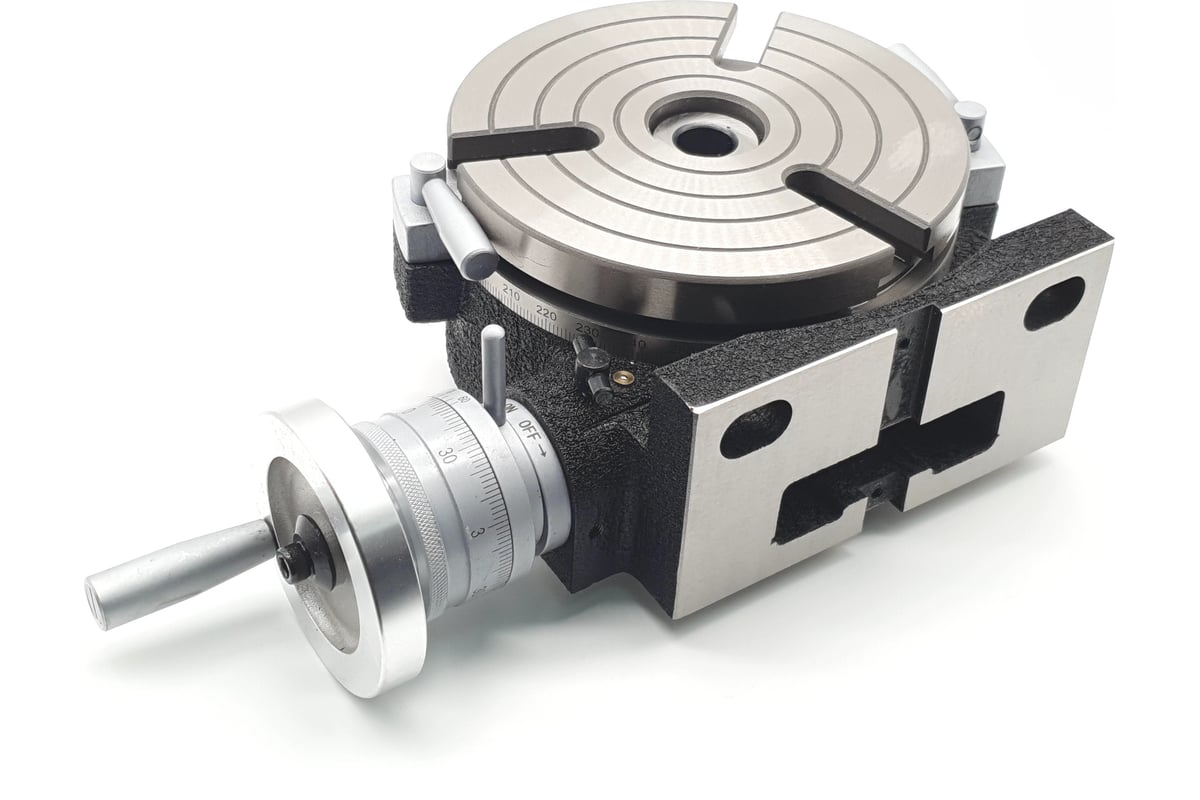

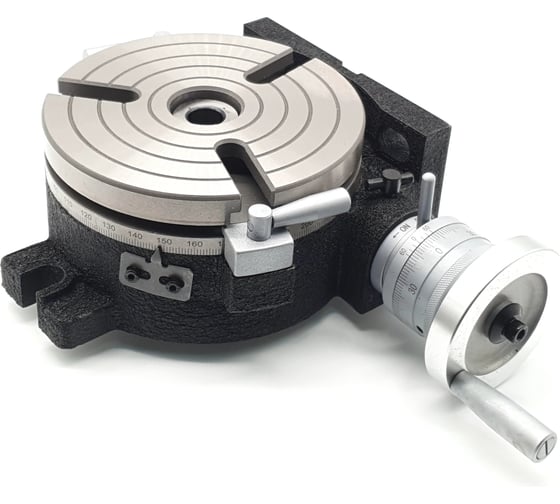

Чугунный поворотный стол с тремя Т-пазами. В оси вращения стола есть внутренний конус КМ2 (и сквозное отверстие), что позволяет устанавливать в него самую разнообразную оснастку. Механизм привода позволяет регулировать червяк и размыкать его. Предусмотрена возможность выбора люфта в передаче. На столе предусмотрены тавотницы для смазки механизмов.Ручка стола имеет лимб с нониусной шкалой. На поворотной части также нанесена шкала с ценой деления 1 градус. Конструкцией предусмотрена установка делительных дисков вместо ручки с лимбом. Кроме делительного механизма, стол можно доукомплектовать задней бабкой, фланцем для установки патрона и самим патроном. Через пазы стола можно закреплять токарные кулачковые патроны со сквозными крепежными отверстиями. Диаметр поворотной части - 160мм.

Параметры:

• диаметр поворотной части - 160мм
• высота стола в горизонтальном положении - 85.5 мм
• высота оси стола в вертикальном положении - 100мм
• передаточное отношение - 1:90
• цена деления шкалы лимба - 1 минута с нониусом 10 секунд
• внутренний конус Морзе 2
• ширина Т-паза 14мм
