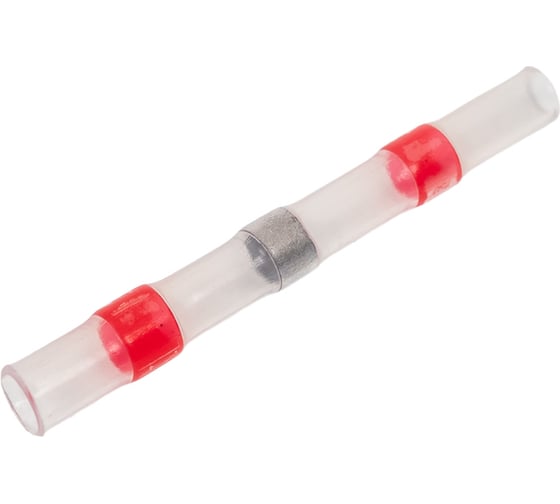

Термоусаживаемый соединитель BTI под пайку красный 0,5-1,5 мм. (100шт/уп) 87 1109 01

Термоусаживаемый соединитель BTI под пайку красный 0,5-1,5 мм. (100шт/уп) 87 1109 01 предназначен для паяного соединения встык многопроволочных медных проводов. Не требует использования канифоли для монтажа.

Особенности конструкции:

• В центре соединителя расположено кольцо низкотемпературного припоя.
• По краям соединителя на внутренней поверхности термоусаживаемой трубки интегрированы цветные пояски термоплавкого клея, обеспечивающие полную герметичность соединения после усадки.

Порядок монтажа:

• Разместите соединитель на одном из проводов, сдвинув его в сторону от предварительно зачищенных концов жил.
• Распушите отдельные проводники и соедините концы жил встык таким образом, чтобы концы проводников заходили друг в друга.
• Обожмите руками выступающие проводники, сформировав место стыка.
• Сдвиньте соединитель на место контакта таким образом, чтобы поясок припоя располагался по центру соединяемых зачищенных жил.
• Используя бутановую горелку или высокотемпературный фен, равномерно прогрейте припой со всех сторон до его расплавления и дайте изделию остыть.

Инструмент для монтажа: высокотемпературный фен.
