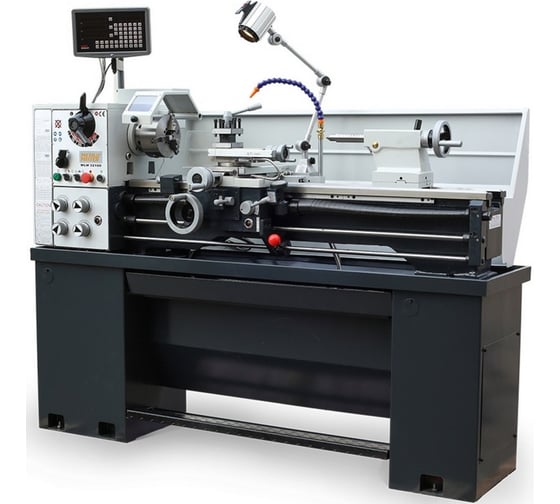

Токарно-винторезный станок MetalMaster MLM 32100 15468 используется для обработки металлических деталей путем обтачивания, а также нарезания метрической, дюймовой, трапецеидальной или модульной резьбы. Поверхность закаленных двойных призматических направляющих отшлифована, что обеспечивает отличное скольжение. Широкий диапазон скорости подачи обусловлен наличием качественной коробки передач (допускается продольная и поперечная подача в диапазоне 0.091-2.553 мм/об и 0.025-0.690 об/мин соответственно). Агрегат позволяет обтачивать детали диаметром 198 мм при размещении их над поперечным суппортом или диаметром 476 мм - над выемкой станины (ГАП). Максимальная длина заготовки составляет 1 м. Для удобства эксплуатации конструкция предусматривает покрытое резиновым ковриком углубление для размещения мелочей. Зажим детали осуществляется при помощи трехкулачкового патрона диаметром 160 мм. Оснасткой служит различный инструмент, размер хвостовика которого не превышает 16х16 мм. В стандартный комплект поставки включается устройство цифровой индикации DPA 2000 со следующими параметрами: 3 оси, рaзpeшeниe 0.01 / 0.005 мм, память - 10 инструментов.
Технические характеристики станка METALMASTER MLM 32100
Преимущества станка METALMASTER MLM 32100
- Высота центров - 165 мм;
- Длина выемки станины - 115 мм;
- Присоединительная поверхность шпинделя - Camlock ASA D1 - 4";
- Ширина станины - 187 мм;
- Ход верхней каретки суппорта - 95 мм;
- Ход поперечной каретки суппорта - 170 мм;
- Пределы шага нарезаемых метрических резьб (23 шага) - 0,25 - 11 мм;
- Пределы шага нарезаемых дюймовых резьб (40 шагов) - 4 - 112 ниток на дюйм;
- Пределы шага нарезаемых трапецеидальных резьб (23 шага) - 8 - 224;
- Пределы шага нарезаемых модульных резьб (15 шагов) - 0,25 - 3 M.P;
- Модель обладает удобным стандартным набором управления, понятным любому токарю без переучивания;
- Установка оснащена трехкулачковым патроном диаметром 160 мм и эргономичной защитой патрона со смотровым окошком;
- Раздельная регулировка оборотов вала и ходового винта;
- Линейками УЦИ оснащена продольная, поперечная и тонкая продольная подачи;
- Упор с возможностью тонкой подстройки;
- Станина из серого чугуна, двойные призматические направляющие прошли закалку ТВЧ и отшлифованы;
- Станина имeeт выeмкy (гaп),что позволяет дополнительно обрабатывать детали типа диск длиной до 115 мм и диаметром до 476 мм;
- Закаленный шпиндель из высокопрочной легированной стали вывешен на подшипниках не выше 2 класса, что позволяет достичь радиального биения шпиндель < 0,015 мм;
- Закаленные шлифованные шестерни и валы, работающие в масляной ванне;
- Радиальное биение шпинделя менее <0,009 мм;
- Быстрое и удобное переключение скоростей и подач;
- Механический тормоз шпинделя;
- Перегрузочная муфта ходового винта;
- Задняя бабка может быть смещена на ± 10 мм для точения длинных конусов;
- Продольная и поперечная подачи суппорта;
- Поворотная на 360° верхняя каретка суппорта;
- Цена деления лимба маховиков верхней/поперечной кареток суппорта 0,02/0,04 мм;

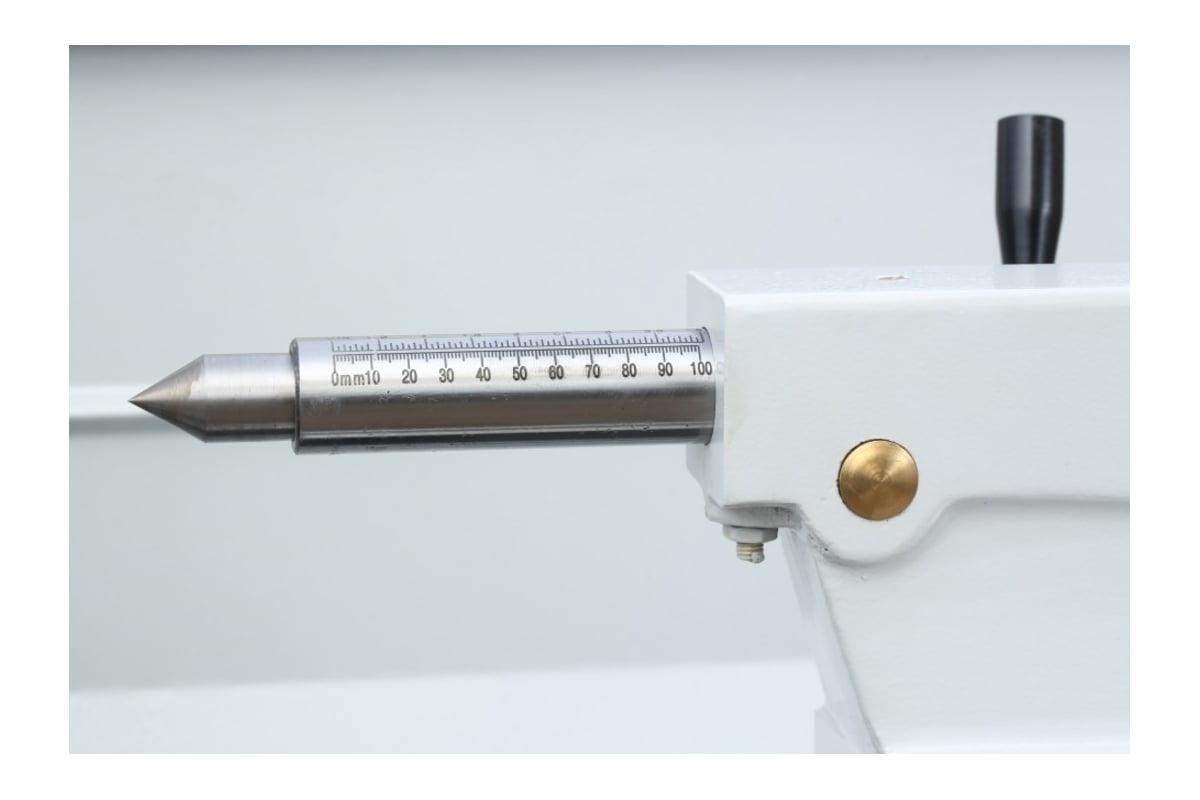

- Цена деления лимба маховика пиноли задней бабки 0,025 мм;
- Правое/левое направление вращения шпинделя;
- Кнопка аварийного отключения станка, запирающийся главный выключатель;
- Спиральный кожух ходового винта;
- Подставка под станок с отделениями под инструмент;
- Блoкиpoвкa oднoвpeмeннoгo включeния пoдaчи червячного и хoдoвoгo вaлa;
- Главная коробка передач и мeхaнизм пoдaчи пoмeщeны в масляную ванну.
Гарантия производителя 1 год
на товары METALMASTER
*Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация не является публичной офертой
METALMASTER
Россия — родина бренда
Комплектация
- Цифровой индикатор УЦИ с оптическими линейками для трех осей;
- Система подачи СОЖ;
- 3-х кулачковый патрон;
- 4-х кулачковый патрон;
- Планшайба;
- Оправка;
- Два центральный упора МК-3;
- Неподвижный люнет;
- Подвижный люнет;
- Защитный экран;
- Подставка с отсеками для инструментов;
- Кожух патрона с выключателями;
- Кожух ходового винта;
- Тормоз шпинделя;
- Светильник для освещения рабочего места;
- 4-х позиционный резцедержатель;
- Сменные шестерни;
- Комплект обслуживающего инструмента;
- Руководство по эксплуатации;
- Упаковка.
В комплекте поставляются только указанные принадлежности. Дополнительную оснастку и расходные материалы вы можете приобрести отдельно.
Информация об упаковке
Единица товара: Штука
Вес, кг: 800
Длина, мм: 1930
Ширина, мм: 800
Высота, мм: 1450
