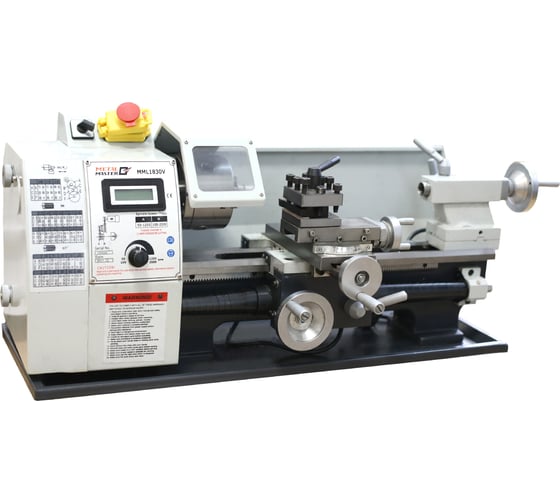

Токарный станок MetalMaster MML 1830V 16760 представляет собой современное и технологичное оборудование для металлообрабатывающего цеха или мастерской. Помимо обтачивания заготовок диаметром до 180 мм и длиной до 300 мм агрегат имеет функцию резьбонарезания с шагом от 0.3 до 3 мм.
Число оборотов шпинделя выставляется в диапазоне 50-2500 об/мин. Для безопасности оператора над шпинделем предусматривается защитный экран.
Износостойкий клиновидный ремень способствует тихой работе установки.
Ширина чугунной станины составляет 100 мм.
Для удобства и быстроты смазывания рабочих узлов конструкция станка включает встроенные тавотницы.
Величина угла поворота резцедержателя определяется по специальной шкале.
Ходовой винт надежно защищен от засорения стружкой. Высота центров - 90 мм. Есть роликовый конический подшипник 330-206.
Технические характеристики станка METALMASTER MML 1830V
Вид
токарно-винторезный
Тип электродвигателя
коллекторный
Частота вращения шпинделя
50-2500 об/мин
Число скоростей
2
Расстояние между центрами
300 мм
Max диаметр обработки над станиной
180 мм
Диаметр сквозного отверстия шпинделя
21 мм
Продольный ход суппорта
65 мм
Поперечный ход суппорта
75 мм
Шаг нарезаемой резьбы
0.3-3 мм
Max размер державки резца
10 мм
Диапазон метрической резьбы
0.3-3 мм
Система подачи СОЖ
нет
Конус шпинделя
МК-3 (МТ3)
Материал обработки
металл
Скорость шпинделя
2 ступени
Метрическая резьба
есть
Питчевая резьба
нет
Дюймовая резьба
есть
Модульная резьба
нет
Цифровая индикация
есть
Напряжение
Высота центров
90 мм
Min частота вращения шпинделя
50 об/мин
Max частота вращения шпинделя
2500 об/мин
Регулировка частоты вращения шпинделя
бесступенчатая
Конус задней бабки
МК-2 (МТ2)
Ход пиноли задней бабки
60 мм
Потребляемая мощность
600 Вт
Min шаг метрической (М) резьбы
0.2 мм
Min шаг дюймовой резьбы
10 витков/дюйм
Max шаг метрической (М) резьбы
3 мм
Max шаг дюймовой резьбы
44 витков/дюйм
Длина
830 мм
Ширина
395 мм
Высота
355 мм
Габариты без упаковки
830х395х355 мм
Вес нетто
65 кг
Преимущества станка METALMASTER MML 1830V
- Перемещение поперечной салазки суппорта - 75 мм;
- Автоматическая продольная подача - 0.083-0.125-0.159 мм/об;
- Диапазон нарезаемых метрических резьб - 0,3-3 мм/об;
- Диапазон нарезаемых дюймовых резьб - 44-10 ниток/дюйм;
- Разница высот опорной поверхности резцедержателя и линии центров - 10 мм;
- Смазочные материалы - кислотно-смолонесодержащее моторное масло (Mobil-oil, Fina и другие);
- Наличие металлических шестерней обладающих высоким ресурсом и повышенной износостойкостью, а наличие клиновидного ремня позволит избежать повреждения двигателя при превышении нагрузки на шпиндель;
- На станке установлено электронное бесступенчатое управление числом оборотов шпинделя;
- Шпонка на креплении лимба поперечной подачи гарантирует отсутствие непроизвольного поворота маховика и минимазацию риска изменения размера детали в процессе ее обработки;
- Направляющие станка прошли процедуру шабрения, что существенно повышает точность обработки на токарном станке;
- Функционал точения конуса с поворотом каретки верхнего суппорта;
- В стандартной комплектации поставляется быстрозажимной трехкулачковый патрон 100мм, с тавотницей на торцевой поверхности которая позволяет оперативно смазывать кулачки в труднодоступных местах;
- Телескопическая защита ходового винта от стружки эффективно защищает ходовой винт от износа;

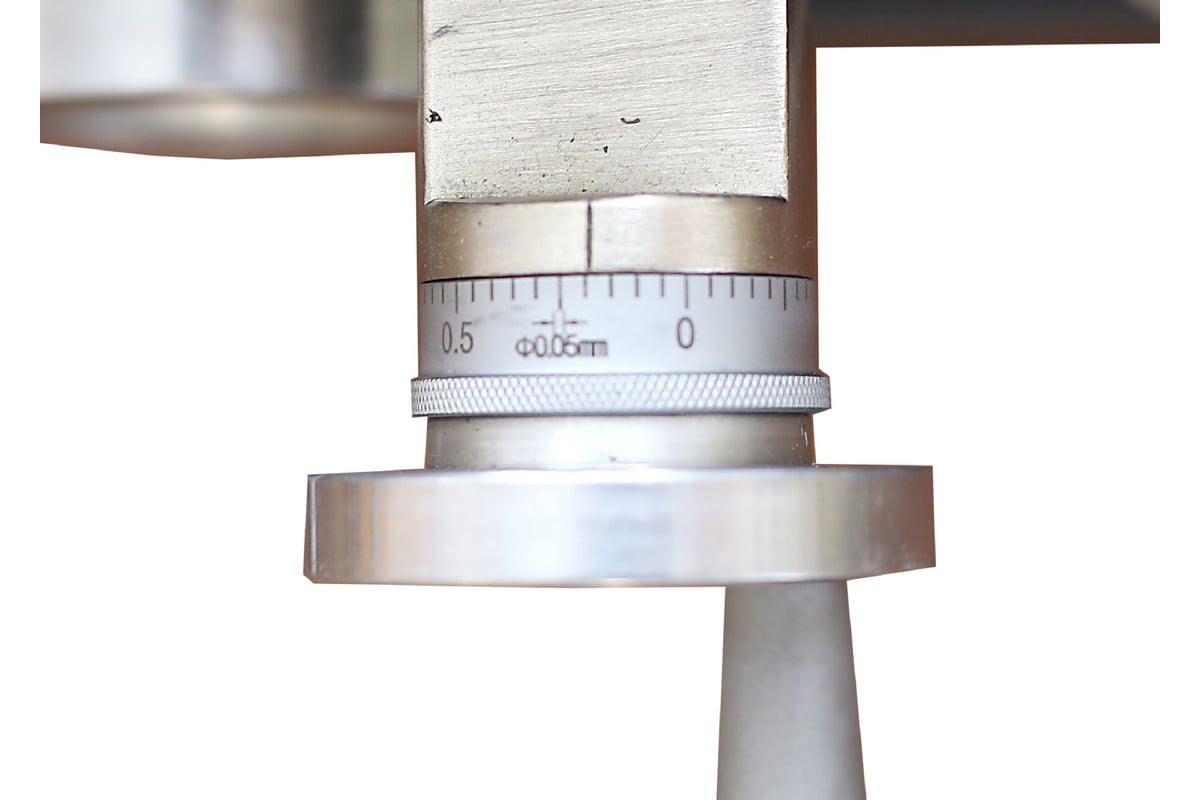

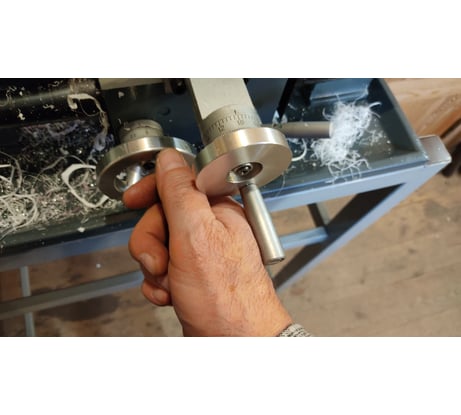

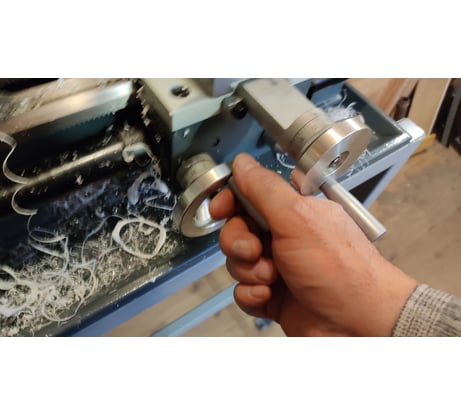

- Лимб поперечной подачи - 0,05 мм;

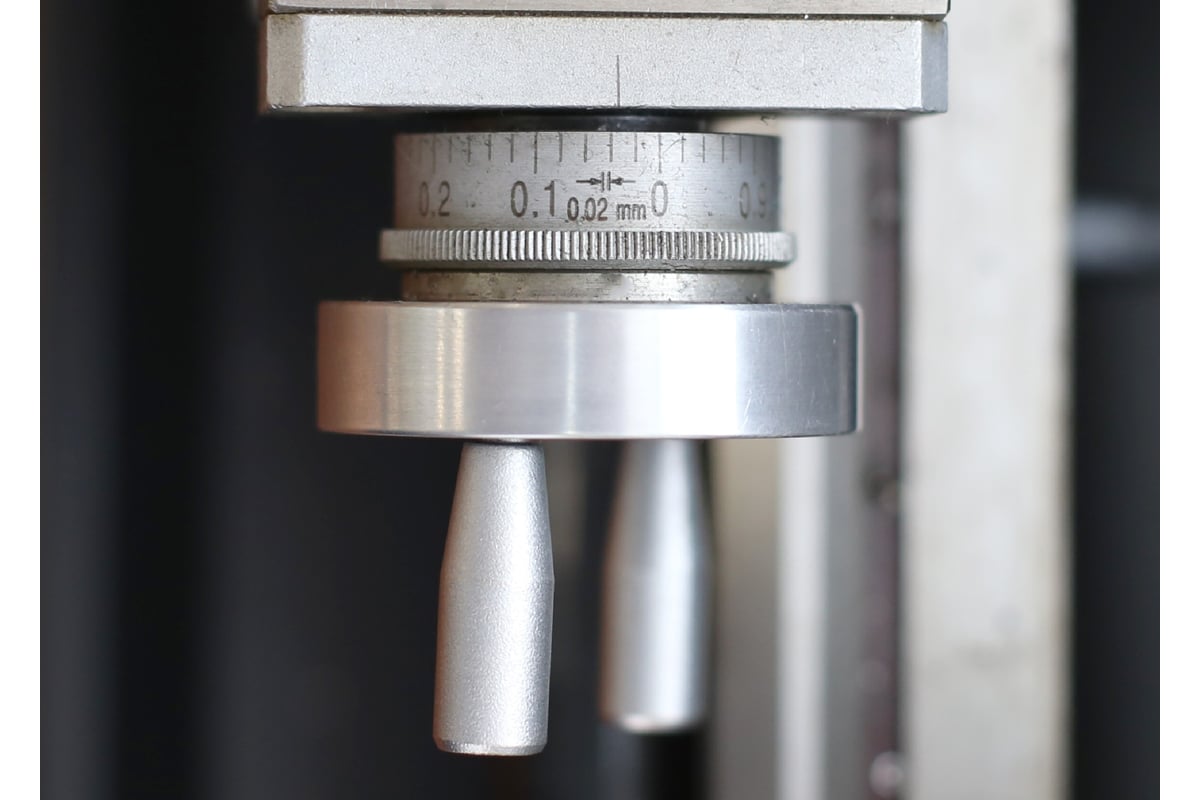

- Лимб тонкой продольной подачи - 0,02 мм;
- Направляющие станка прошли закалку ТВЧ (48-52 HRC) и шлифовку, что способствует повышению уровня надежности и точности обработки детали;
- Для ослабления задней бабки с целью установки глубины сверления и закрепления длинных заготовок в центрах станок оснащен быстрозажимным рычагом;
- Концевой выключатель защищает оператора от работы на станке с открытой крышкой защиты шестерен и поднятым экраном рабочей зоны шпинделя;
- Металлический экран шпинделя защищает оператора от возможного вылета кулачка или заготовки;
- Привод продольной подачи имеет автоматический режим. Рукоятка включения и выключения автоматической продольной подачи находится на фартуке станка;
- Привод главного движения имеет простую конструкцию, состоящую из электродвигателя постоянного тока и двух ременных передач - зубчатый и клиновой ремни немецкой фирмы Gates, что на практике обеспечивает высокую ремонтопригодность и низкий уровень шума;
- Наличие лимба продольной подачи позволяет контролировать снятие стружки заготовки;

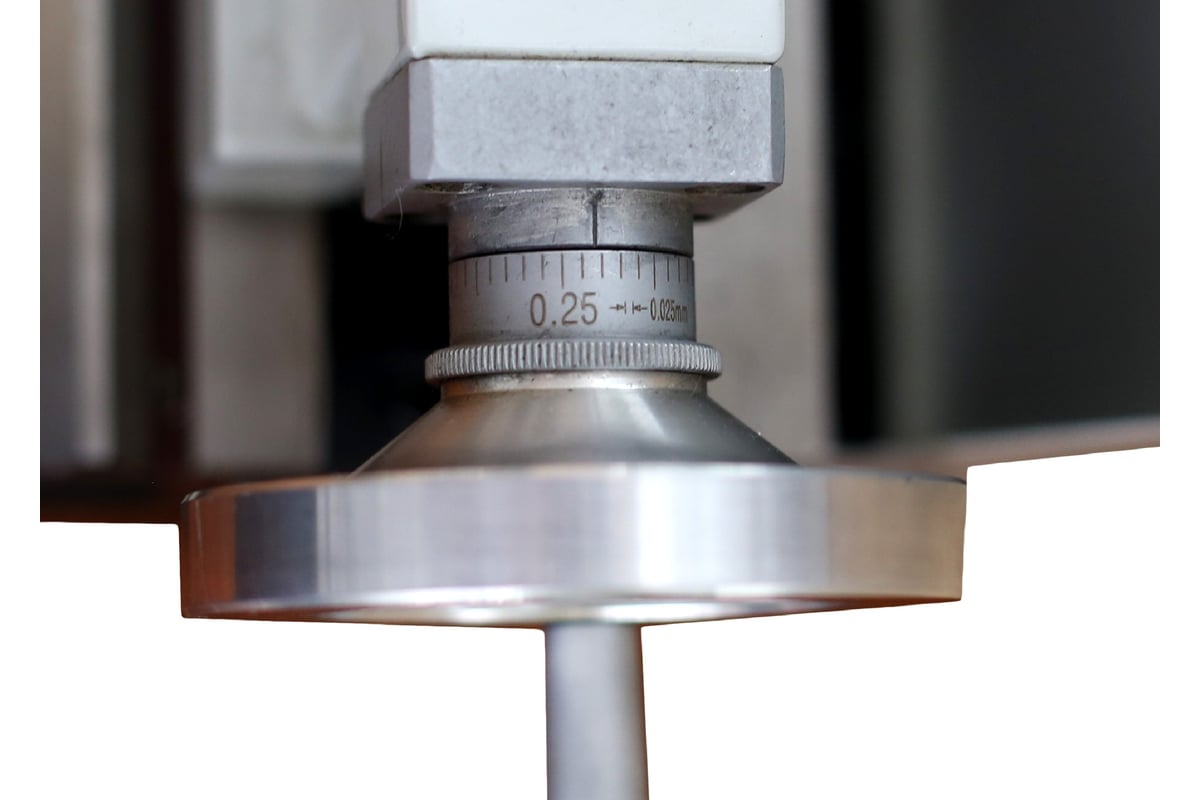

- Лимб на задней бабке позволяет более точно осуществлять подачу инструмента при сверлении;
- Металлическая шкала бокового смещения на задней бабке позволяет легко находить центр при коническом точении;
- Для ослабления задней бабки с целью установки глубины сверления и закрепления длинных заготовок в центрах станок оснащен быстрозажимным рычагом;

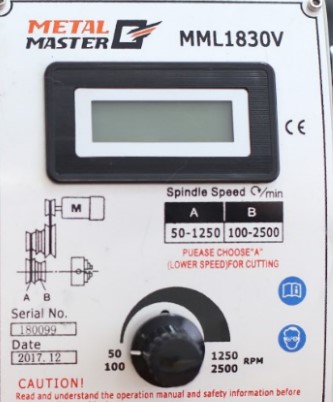

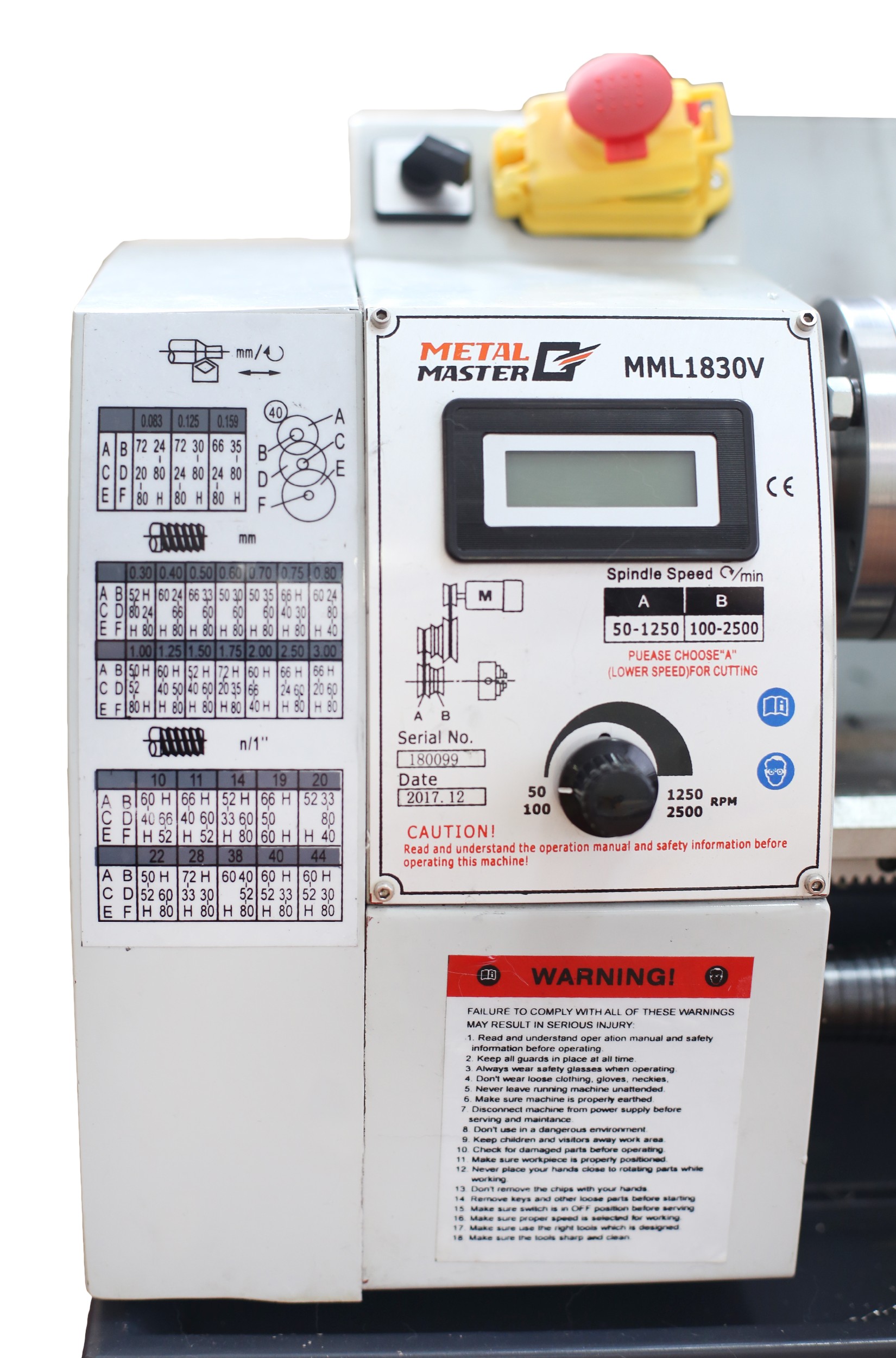

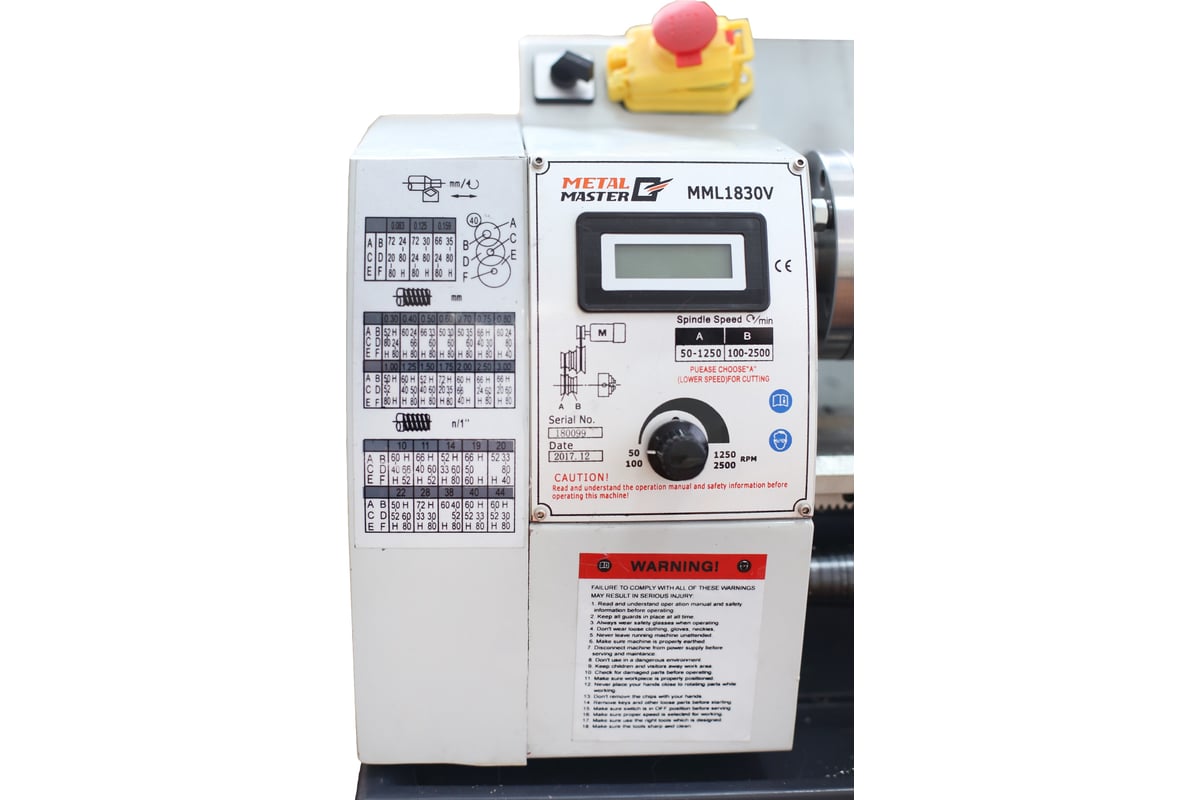

- Переключение диапазонов частоты вращения шпинделя происходит путем переброса ремня на шкивах ремённой передачи в соответствии с кинематической схемой, показанной на панели управления станка;
- Снятие кожуха защиты шестерен осуществляется с помощью поворота барашек;

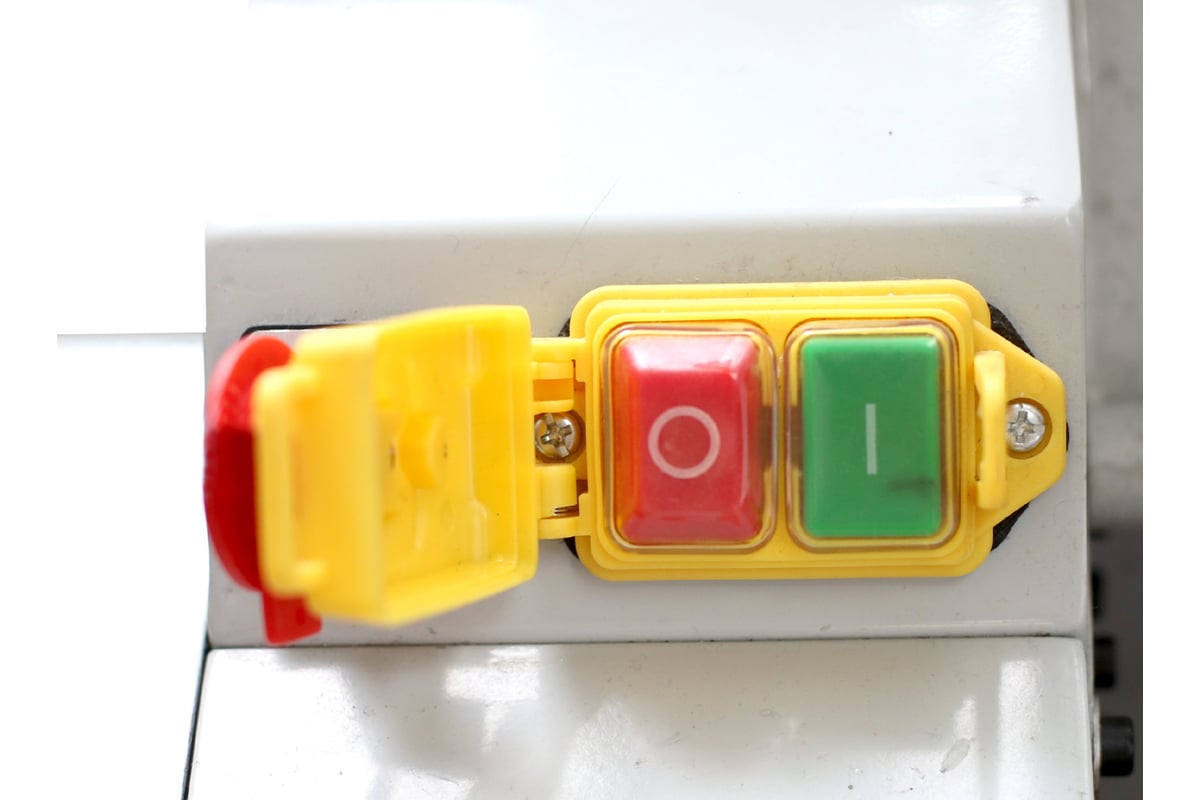

- Станок оснащен отдельными кнопками включения и выключения и кнопкой аварийной остановки станка;
- Радиальное биение шпинделя менее 0,009 мм;
- Правое/левое вращение шпинделя;
- Подшипники высокой грузоподъемности;
- Металлокерамические подшипники ходового винта;
- Трапецеидальный ходовой винт;
- Приводной ремень фирмы Gates (Германия).
Гарантия производителя 1 год
на товары METALMASTER
*Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация не является публичной офертой
METALMASTER
Россия — родина бренда
Китай — страна производства
Комплектация
- Станок;
- Поддон;
- Инструментальный ящик с инструментом:
- 2 отвертки
- Сегментный ключ 38-42 мм
- 3 двусторонних гаечных ключа 8-10 мм, 12- 14 мм, 17-19 мм
- Ключ для трехкулачкового патрона
- Упорный центр MT2
- Упорный центр MT3
- Смазочный шприц
- 3 обратных кулачка
- Свертная втулка
- Цапфа
- Рукоятка поперечных салазок
- 6 шестигранных ключей 2,5 мм, 3 мм, 4 мм, 5 мм, 6 мм, 8 мм
- 8 сменных шестерен 30Т, 33Т, 35Т, 40Т, 50Т, 52Т, 60Т, 66Т
- Руководство по эксплуатации;
- Упаковка.
В комплекте поставляются только указанные принадлежности. Дополнительную оснастку и расходные материалы вы можете приобрести отдельно.
Информация об упаковке
Единица товара: Штука
Вес, кг: 80
Длина, мм: 800
Ширина, мм: 470
Высота, мм: 460
