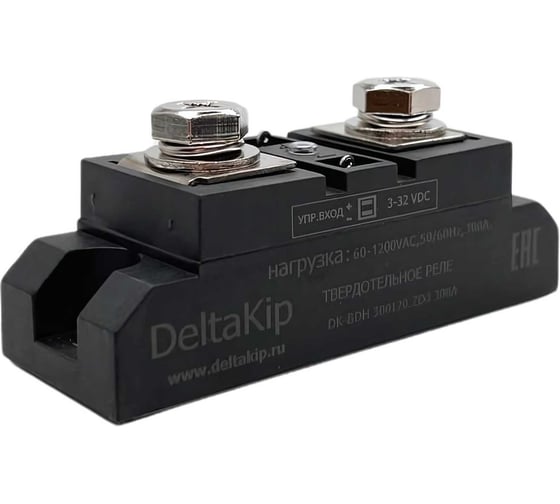

Твердотельные реле DELTAKIP DK-BDH (30044.ZD3) DK-F0000040.1

Твердотельные реле DK-BDH300120.ZD3 предназначены для управления однофазной электрической нагрузкой до 300 А.

Дополнительные характеристики:

• Высокая надежность твердотельного реле DK-BDH300120.ZD3, обусловленная SCR выходом;
• Возможно применение для коммутации высокоиндуктивной нагрузки;
• Оптическая изоляция (вход/выход): 2500 V AC;
• Тип коммутации: переключение в «0»;
• Максимально допустимое импульсное напряжение: 1100 V AC;
• Светодиодная индикация для контроля наличия входного сигнала;
• Управляющее напряжение: 3…32 V DC.
• Тип выходного элемента: Тиристор (SCR)
• Управляющее напряжение: 3…32 V DC
• Потребляемый ток в цепи управления: 6…25 мА
• Управляющее напряжение (порог включения / порог выключения): 3 V DC / 1 V DC
• Коммутируемое напряжение: 60…1200 V AC
• Номинальный ток (варианты исполнения): 300 А
• Максимально допустимое импульсное напряжение: 1100 V AC
• Падение напряжения в цепи нагрузки (включенное состояние): ≤1,6 V AC
• Время переключения реле при частоте сети 50 Гц: ≤10 мс
• Ток утечки в цепи нагрузки (выключенное состояние): ≤10 мА
• Сопротивление изоляции: 500 МОм при 500 V DC
• Температура окружающей среды: -30…+80 ˚С
• Индикация наличия управляющего сигнала: Светодиод
• Тип монтажа: Крепление винтами на охлаждающий радиатор.
