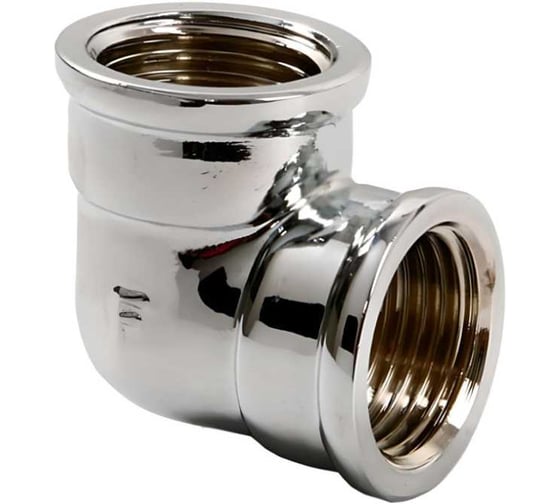

Уголок хромированный ViEiR 1 гайка х 1 гайка, резьбовой, поворотный фитинг, 90, для труб LFX55

Хромированный уголок ViEiR LFX55 имеет две внутренние резьбы размером 1 дюйм. Длина корпуса составляет 28,5 мм, высота 49 мм. Фитинг меняет направление трубопровода на 90 градусов.

Модель относится к серии хромированных латунных резьбовых фитингов ViEiR. Подтверждены латунь CW617N, горячая объемная штамповка, хромированное покрытие, трубная цилиндрическая резьба по ГОСТ 6357-81, номинальное давление PN 40 бар и максимальная температура рабочей среды +120 °C.

Оси присоединений расположены перпендикулярно, поэтому поворот формируется жестким корпусом без гибки трубы. Тип каждой резьбы задает ответную деталь соответствующей стороны. Одинаковый размер сохраняет диаметр линии, а наружный профиль корпуса дает рабочую поверхность для ключа.

Уголок применяют в водоснабжении, отоплении, вентиляции, линиях сжатого воздуха и технологических трубопроводах с неагрессивной средой. Он подходит для обхода препятствия, вывода подключения к оборудованию и изменения направления разводки. Длина и высота относятся к точному артикулу и описывают место корпуса относительно двух осей. Тип и порядок присоединений определяют ответные детали каждой стороны и сохраняются в обозначении точного исполнения. Корпус не содержит регулирующего механизма и выполняет соединительную функцию в пределах своей геометрии. Конкретное исполнение подходит для технологического трубопровода и компоновки инженерного узла.
