Код товара: 41941823
Уголок нержавеющий ViEiR 45 гайка/штуцер 42х42 используется в распределительных узлах и коллекторных группах VPDL4242 1
Уголок нержавеющий ViEiR 45 гайка/штуцер 42х42 используется в распределительных узлах и коллекторных группах VPDL4242 2
Уголок нержавеющий ViEiR 45 гайка/штуцер 42х42 используется в распределительных узлах и коллекторных группах VPDL4242 3
Уголок нержавеющий ViEiR 45 гайка/штуцер 42х42 используется в распределительных узлах и коллекторных группах VPDL4242 4
Уголок нержавеющий ViEiR 45 гайка/штуцер 42х42 используется в распределительных узлах и коллекторных группах VPDL4242 5
Уголок нержавеющий ViEiR 45 гайка/штуцер 42х42 используется в распределительных узлах и коллекторных группах VPDL4242 6
Уголок нержавеющий ViEiR 45 гайка/штуцер 42х42 используется в распределительных узлах и коллекторных группах VPDL4242 1

Материал:нержавеющая сталь

Тип фитинга:уголок

Диаметр:42-42

Размер резьбы:нет дюйм

Размер верхнего отверстия:нет мм

Размер боковых отверстий:нет мм

Max рабочая температура:120 °С

1 013 ₽

-10% для бизнеса

на первый заказ

Самовывоз:c 25 ноября,
бесплатно, из 1 магазина

Курьером:c 26 ноября, от 490 ₽

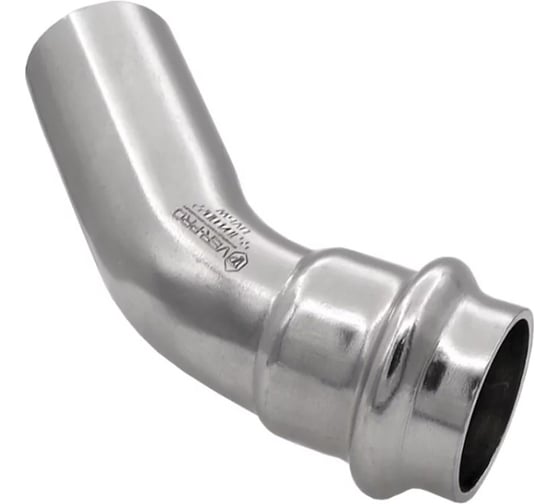

Уголок из нержавеющей стали ViEiR VPDL4242 предназначен для поворота трубопровода размером 42 мм на 45 градусов. Официальное исполнение раструб-труба имеет посадочный диаметр пресс-стороны 42,7±0,4 мм, длину одного плеча 62 мм и второго плеча 67 мм. Эти размеры относятся к точному артикулу и описывают не резьбу, а геометрию концов фитинга.

Один конец выполнен как пресс-раструб для соединения с трубой, второй представляет собой гладкий трубный конец для входа в ответный раструб совместимого фитинга. Такая пара присоединений позволяет включить поворот в линию без дополнительного короткого отрезка трубы. Изогнутый корпус меняет направление на 45 градусов, при этом размер 42 мм сохраняется по обе стороны узла.

Модель VPDL4242 применяют при корректировке трассы, обходе строительного элемента или плавном смещении оси совместимой пресс-системы. Размеры плеч 62 и 67 мм помогают определить вылет поворота, а посадочный диаметр 42,7±0,4 мм относится только к раструбной стороне. В конструкции нет накидной гайки, штуцера с резьбой, запорного органа или регулирующего механизма. Поворот выполнен одной деталью без резьбового соединения. Фитинг сохраняет постоянный размер трубопровода. Тип присоединения и геометрия корпуса определяют роль изделия в собранном трубопроводном узле. Изделие применяют только в совместимой пресс-системе, где размеры труб и ответных элементов соответствуют каталогу.

Технические характеристики

Тип фитинга
уголок
Диаметр
42-42
Размер резьбы
нет дюйм
Размер верхнего отверстия
нет мм
Размер боковых отверстий
нет мм
Max рабочая температура
120 °С
Max рабочее давление
16 бар

*Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация не является публичной офертой

Россия

Россия — страна производства

Информация об упаковке

Единица товара: Штука

Вес, кг: 0.079

Длина, мм: 100

Ширина, мм: 60

Высота, мм: 45

Товар не подлежит обязательному подтверждению соответствия
