Универсальный шаблон сварщика УШС-2 Элитест 00001850-0

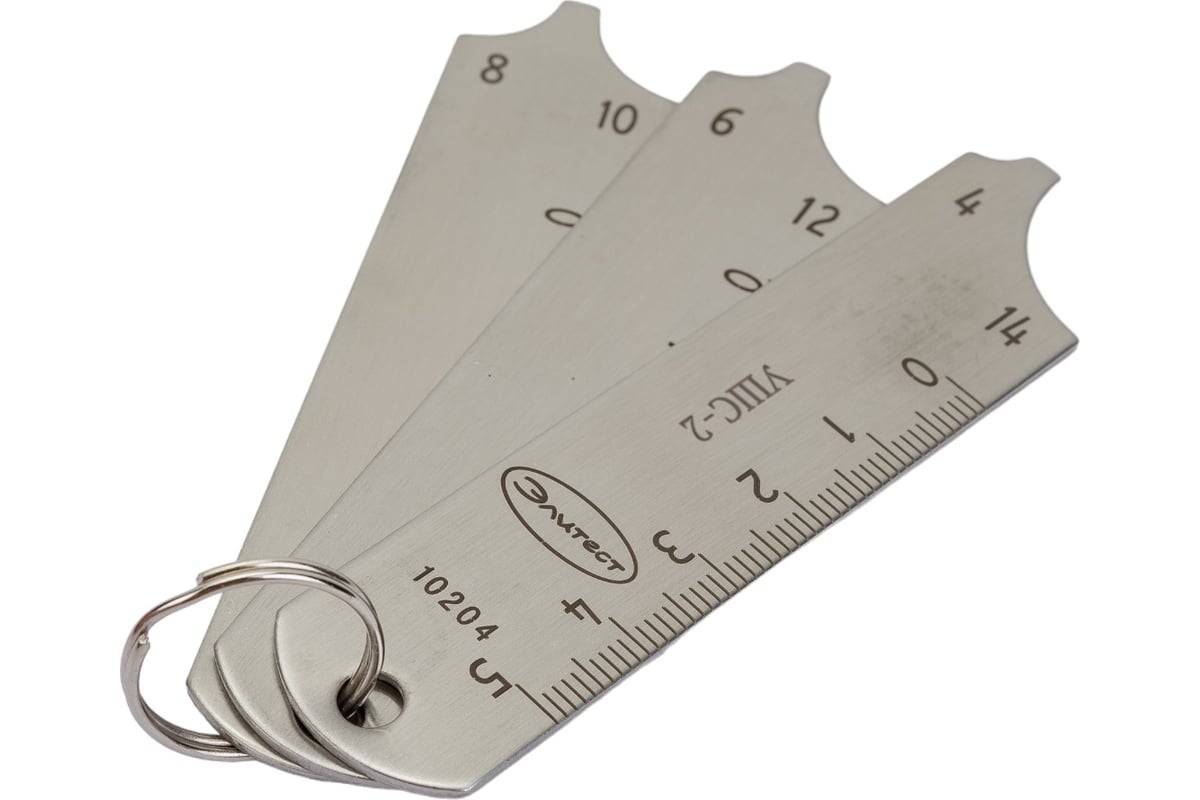

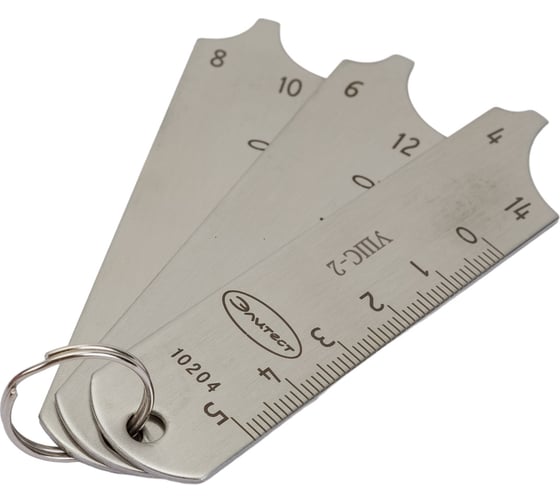

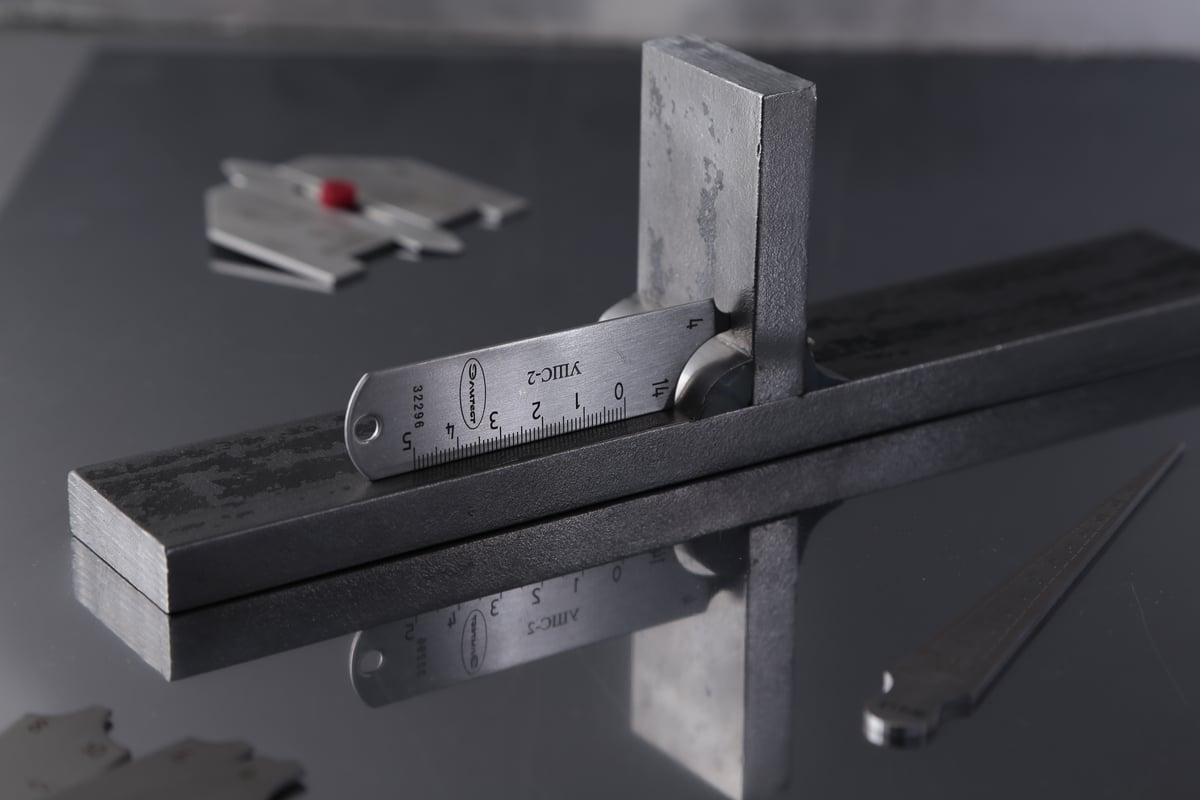

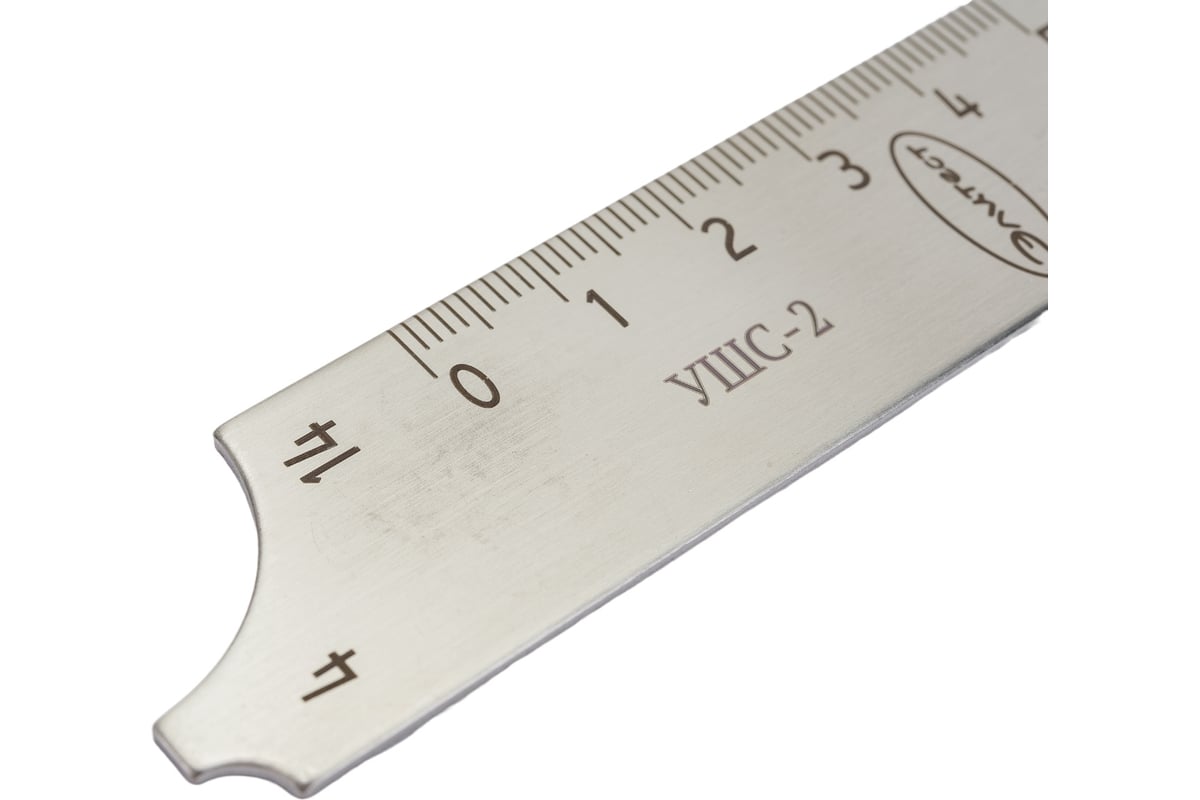

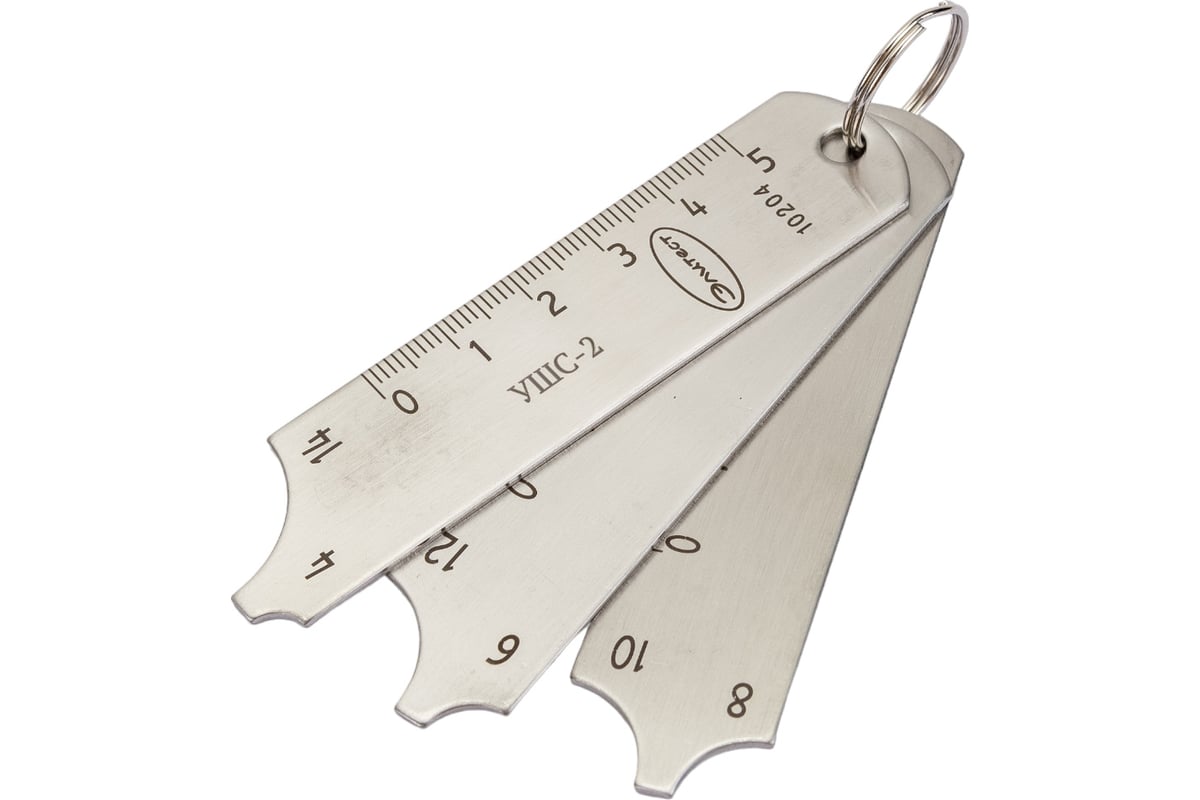

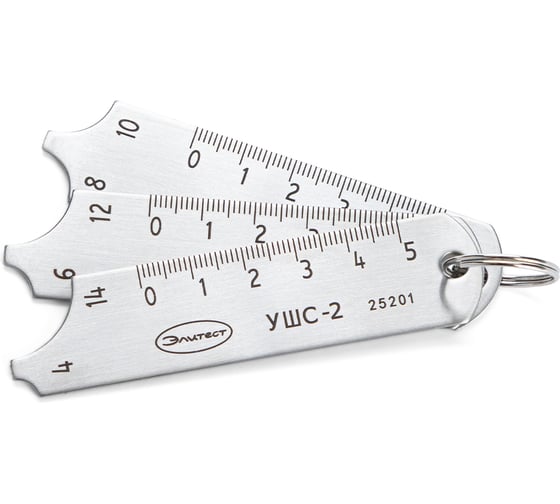

Универсальный шаблон сварщика УШС-2 предназначен для визуального контроля катетов угловых швов в тавровых, нахлесточных и угловых соединениях. Помимо выточек, соответствующих размерам катетов, на каждой пластине шаблона нанесена линейка, что позволяет измерять толщину детали и притупление кромки, а также фиксировать длину дефектов. Кольцо, соединяющее пластины, обеспечивает необходимую степень свободы для использования каждой пластиной отдельно, без раскрепления общей связки, что ускоряет процесс контроля.

Метрологические характеристики

Значения катетов: 4×4; 6×6; 8×8; 10×10; 12×12; 14×14 мм; погрешность ±0,20 мм.
Измерения по шкалам: 0–50,0 мм; цена деления шкалы 1,0 мм; погрешность ±0,15 мм.
