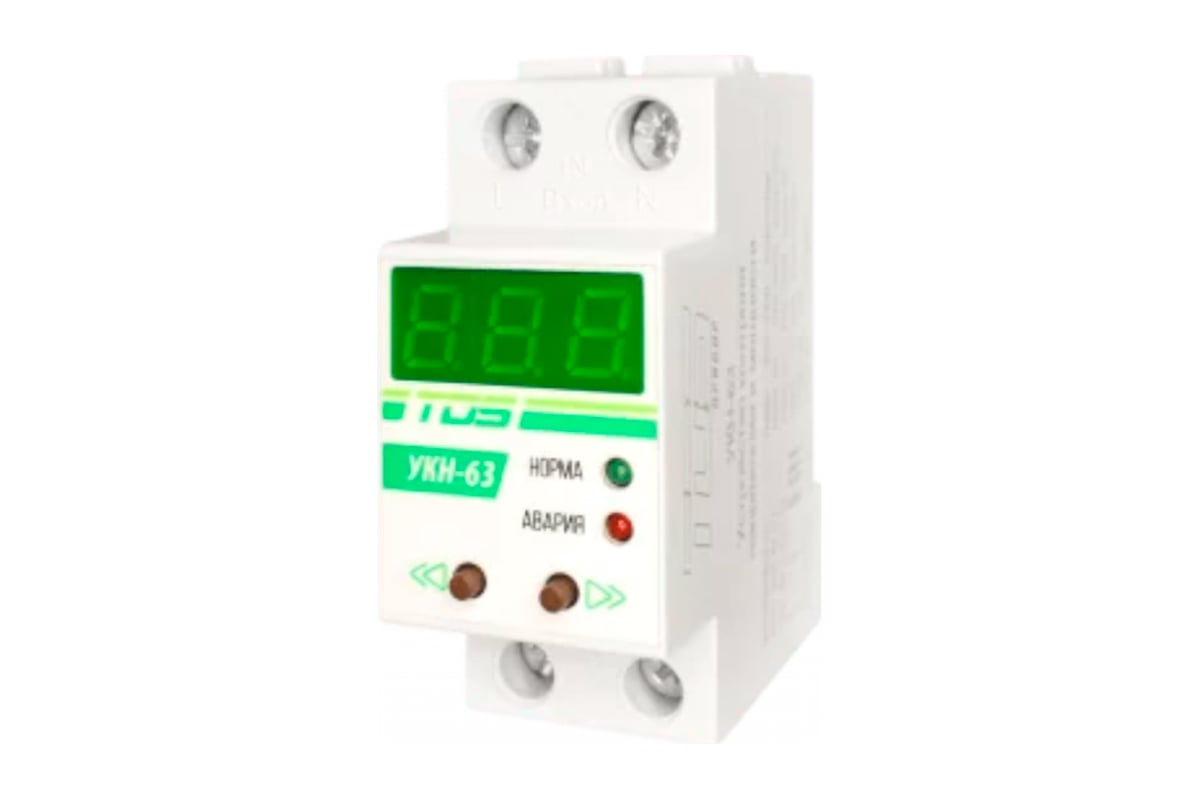

Устройство контроля напряжения TDS УКН-63 tds16665

Устройство контроля напряжения TDS УКН-63 обеспечивает:

• Защиту от скачков напряжения по заданным параметрам в том числе обрыв нуля;
• Контроль повышенной потребляемой мощности по заданным параметрам;
• Индикацию состояния сети по параметрам: напряжение, ток, потребляемая мощность, авария (выход за пределы установленных параметров сети);
• Регистрацию значений сети при последнем аварийном отключении;
• Термозащиту от внутреннего перегрева.

Функционал прибора УКН-63 позволяет использовать его как:

• Реле контроля напряжения;
• Мультиметр параметров сети;
• Реле ограничения потребляемой мощности;
• Устройство аварийного включения, отключения нагрузки (только в комплекте с УКД-2)

Прибор выполнен в пластиковом корпусе, предназначенном для установки на монтажную DIN - рейку шириной 35 мм (ГОСТ Р МЭК 60715-2003).

Семисегментный символьный индикатор служит для индикации текущего значения контролируемого напряжения в сети, а также для индикации текущих значений на шине реле контроля тока и мощности, потребляемых в нагрузке, максимального и минимального значений напряжения, тока и мощности, зарегистрированных в течение периода наблюдений, значений напряжения, тока и мощности, зафиксированных при последнем отключении электропитания , индикации и задания требуемых режимов работы, пороговых значений и уставок.

Единичный индикатор "Норма" в режиме непрерывного свечения сигнализирует, что контролируемые параметры напряжения и мощности находятся в норме, в режиме мигающего свечения – что произошло отклонение контролируемых параметров свыше заданных пределов в настройках устройства контроля напряжения, и производится отсчет времени задержки отключения и последующее подключение « реле контроля напряжения » потребителей к сети 220В .

Единичный индикатор "Авария" в режиме непрерывного свечения сигнализирует, что произошло отключение реле контроля напряжения 1 из-за отклонения 1 фазного сетевого напряжения, в режиме мигающего свечения – что произошло отключение реле контроля мощности УКН-63 из-за превышения потребляемой на нагрузке мощности.
