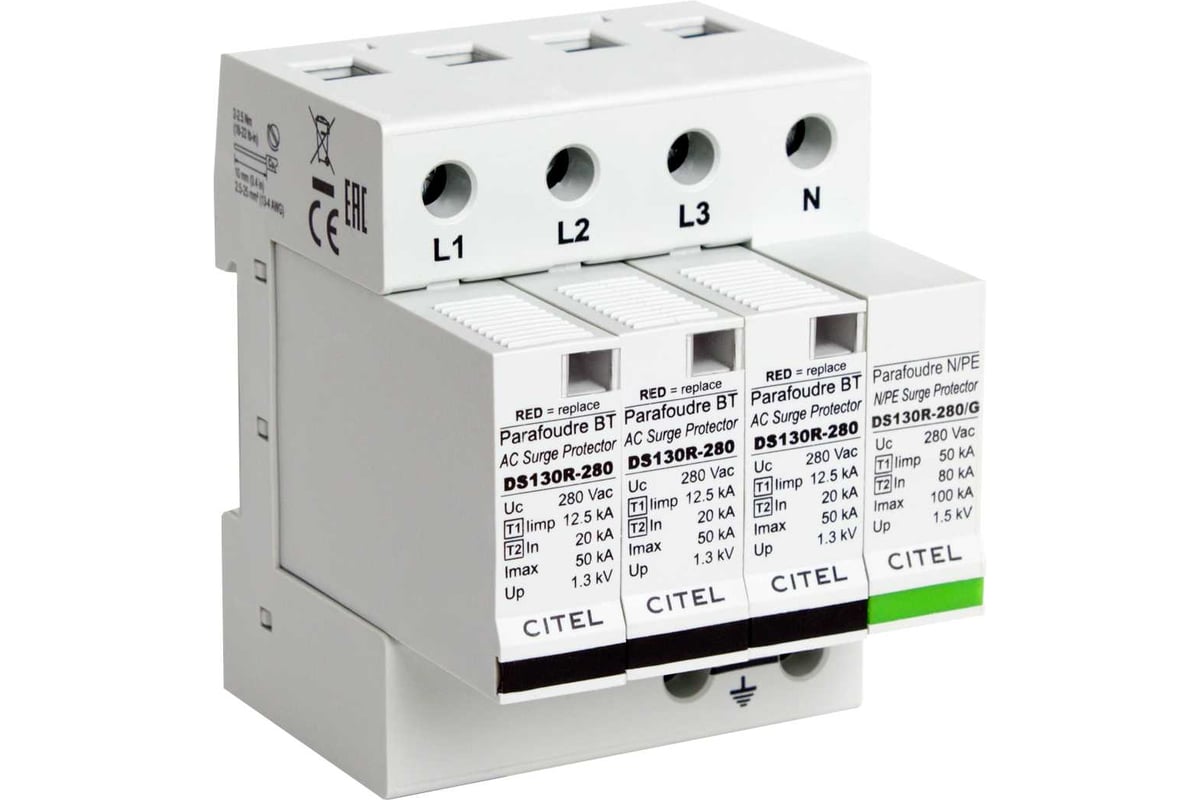

Устройство защиты от импульсных перенапряжений Citel тип 1+2 DS134R-280/G 571124

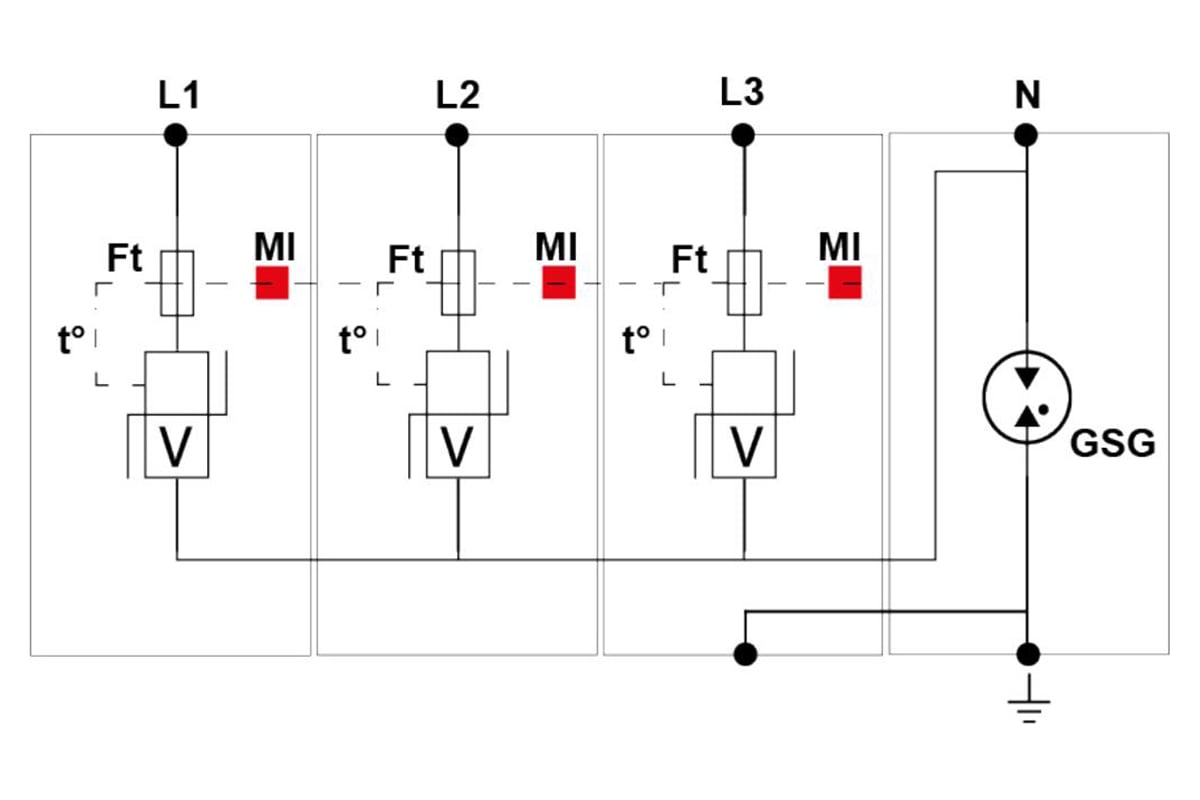

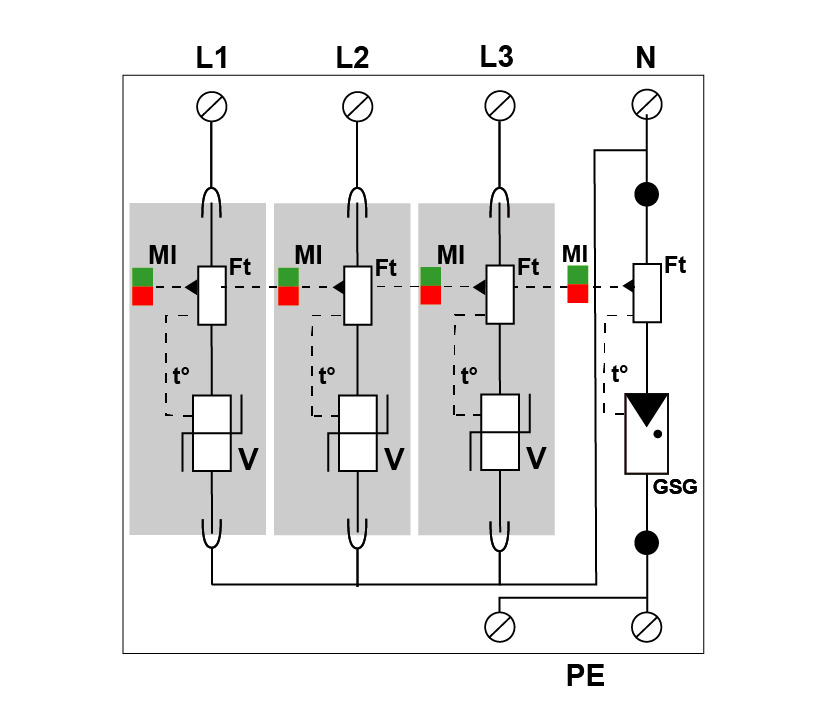

УЗИП CITEL DS134R-280/G предназначен для защиты трёхфазных электрических сетей 230/400 В AC от импульсных перенапряжений, вызванных прямыми ударами молнии и коммутационными процессами. Устройство относится к классу 1+2 и применяется на вводе электросети в системах заземления TT и TN-S. Обеспечивает защиту в общем и дифференциальном режимах (MC/MD) по схеме 3+1 (L/N и N/PE).

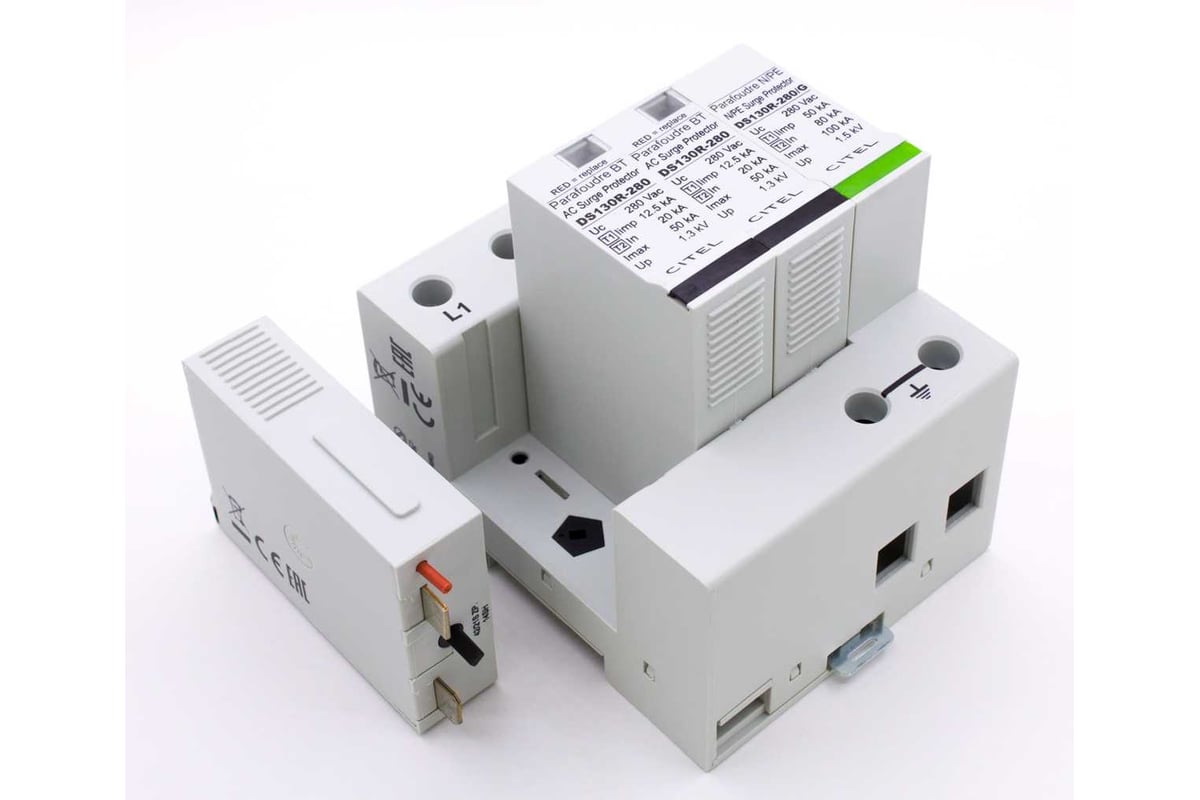

УЗИП построен на базе варисторной технологии, не имеет сопровождающего тока и совместим с УЗО типа S. Конструкция со сменными модулями и механической индикацией состояния упрощает обслуживание и контроль работоспособности устройства. Устанавливается на DIN-рейку в вводных и распределительных щитах жилых, коммерческих и промышленных объектов.

• вводные распределительные щиты зданий
• объекты с внешней системой молниезащиты
• коммерческие и промышленные объекты
• системы автоматизации и электроснабжения
• защита чувствительного электрооборудования

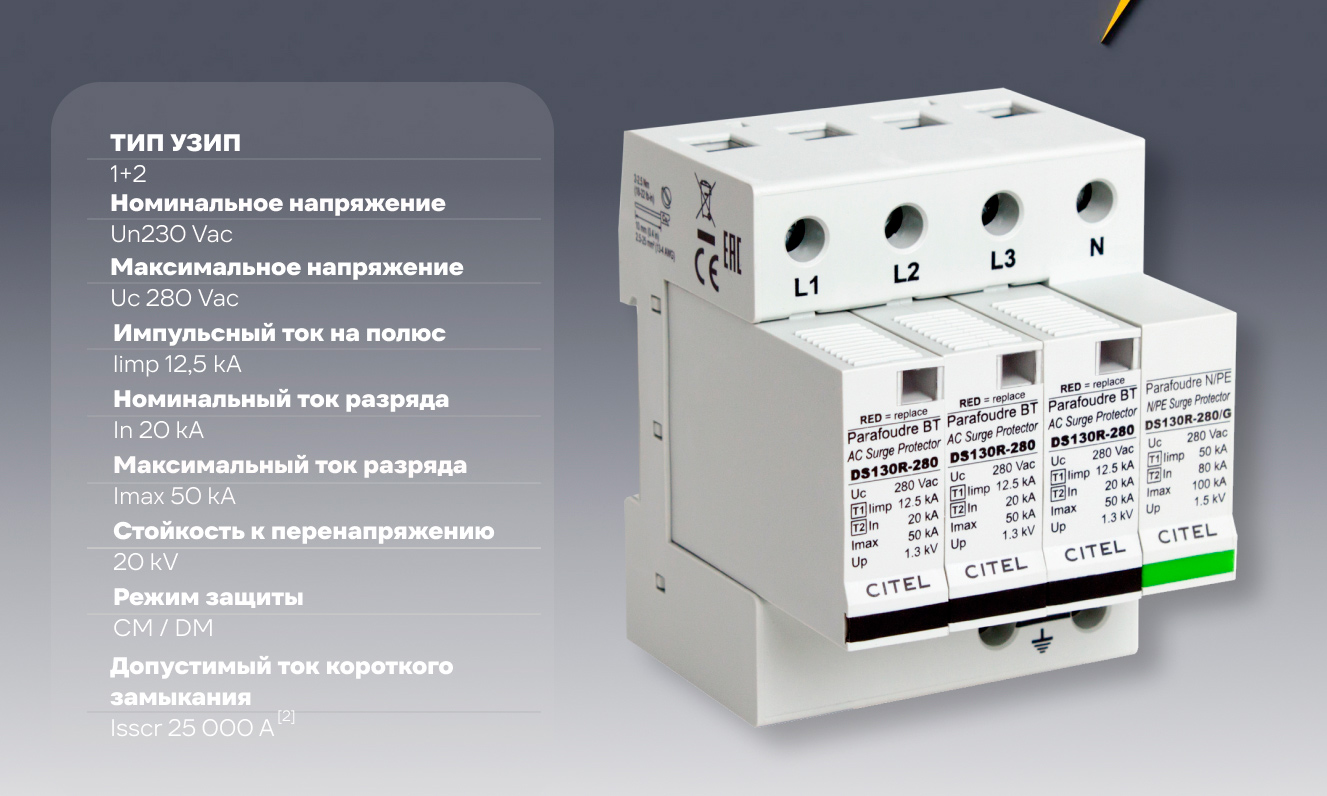

• Тип УЗИП: 1+2
• Сеть: 230/400 В AC, 3-фазная + N
• Конфигурация нейтрали: TT / TN-S
• Номинальное напряжение линии (Un): 230 В AC
• Максимальное рабочее напряжение (Uc): 280 В AC
• Импульсный ток на полюс (Iimp, 10/350 мкс): 12,5 кА
• Суммарный ток молнии (Itotal): 50 кА
• Номинальный ток разряда (In, 8/20 мкс): 20 кА
• Максимальный ток разряда (Imax, 8/20 мкс): 50 кА
• Уровень напряжения защиты Up L/N: 1,3 кВ
• Допустимый ток короткого замыкания (Isccr): 25 кА
• Технология: варистор
• Сменные модули: DSM130R-280
• Подключение: 2,5–25 мм² / шина

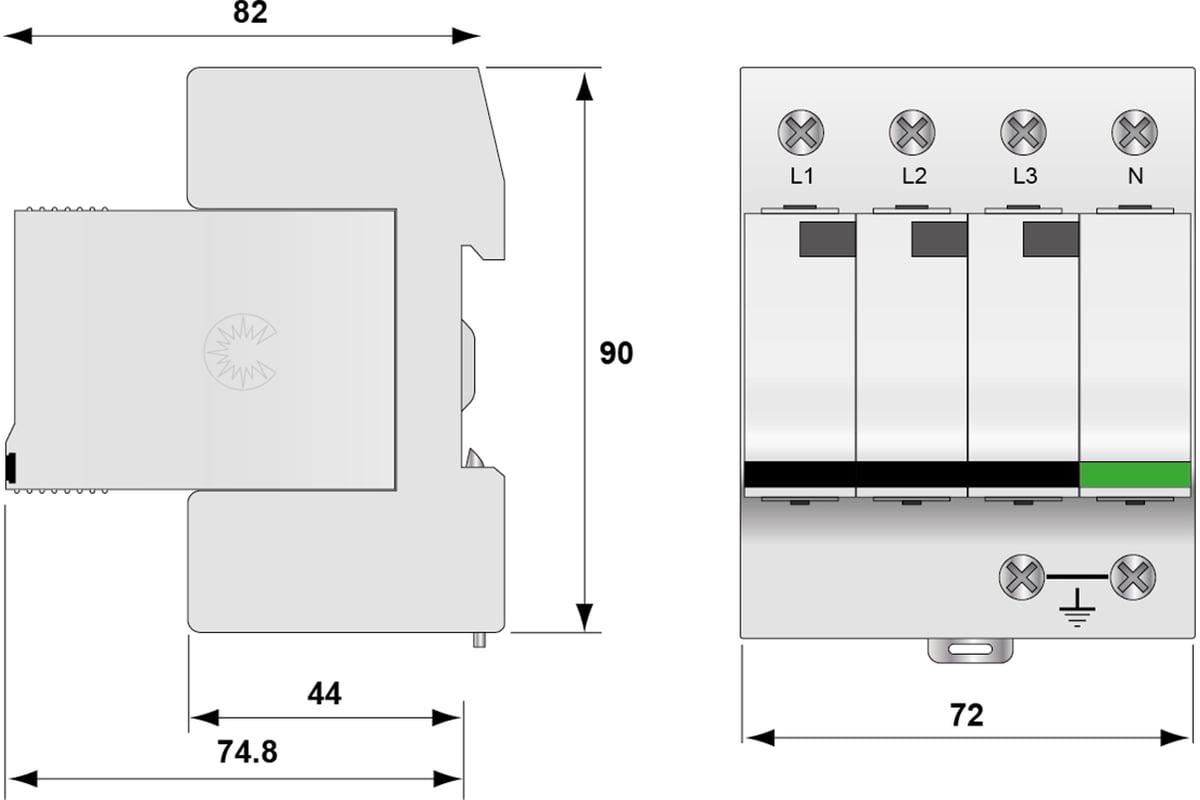

• Монтаж: DIN-рейка 35 мм
