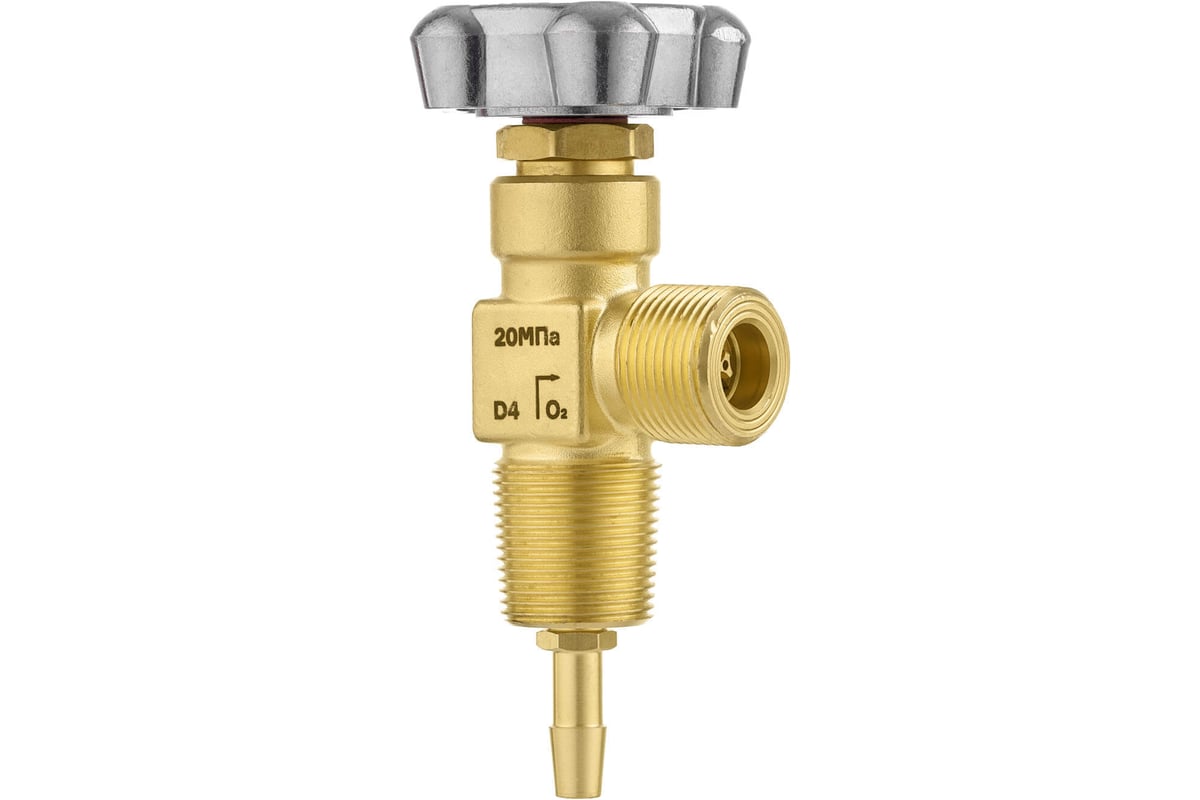

Вентиль кислородный ПТК ВК-94 исп. 05 00000043560

Вентиль баллонный ПТК ВК-94 (исполнение 05, клапан) применяется в качестве запорного устройства на кислородных баллонах различных емкостей для предотвращения утечки газа и регулирования подачи кислорода. Вентиль можно использовать для баллонов с сжатым воздухом, азотом и другими неагрессивными газами. Запрещается эксплуатация на баллоне с углекислым газом.

В конструкции вентиля на выходе, установлен клапан с перепускным давлением до 1,0 Атм, для сохранения остаточного давления в баллоне при полной выработке. В комплекте с вентилем входит ниппель, установленный по резьбе на вентиле ВК-94 исп. 05, на который надевается специальная трубка для смешивания смеси различных газов при заправке в баллон. Для заправки вентиля рекомендуется использовать специальный переходник для заправки баллонов, который позволит быстрее заправить баллон через клапан, путем его полного открытия данным переходником.

Вентиль чаще всего применяется для установки на кислородные баллоны емкостью от 5 до 50 литров с рабочим давлением не больше 20 МПа (200 кгс/см2).

Установка на баллон осуществляется при помощи конической резьбы W27,8 по ГОСТ 9909.

В нижней части корпуса имеется отверстие с резьбой М10х0,75 для установки ниппеля ⌀9 мм по резьбе М10х0,75 на вентиль ВК-94 исп. 05, на который крепится специальная трубка для смешивания смеси различных газов при заправке в баллон.
