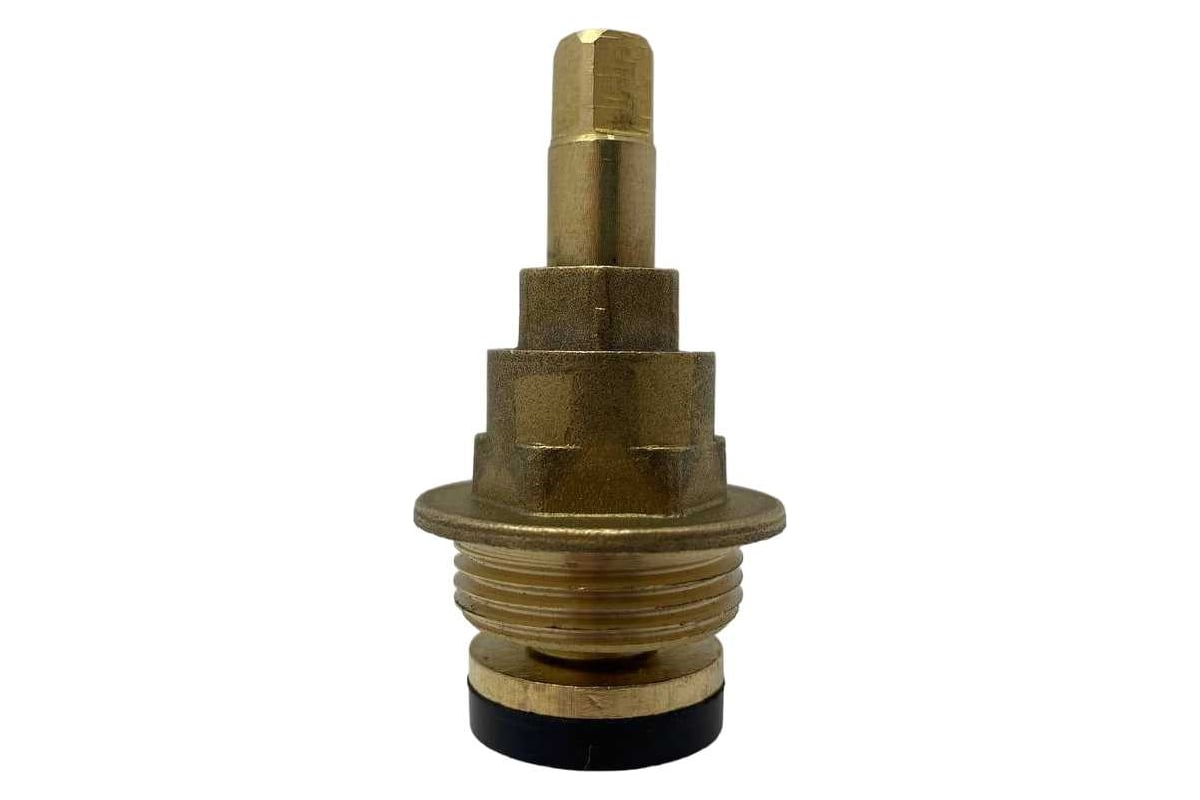

Вентильная головка Профсан ПСМ 15Б3р Ду20 PSM-15B3R20

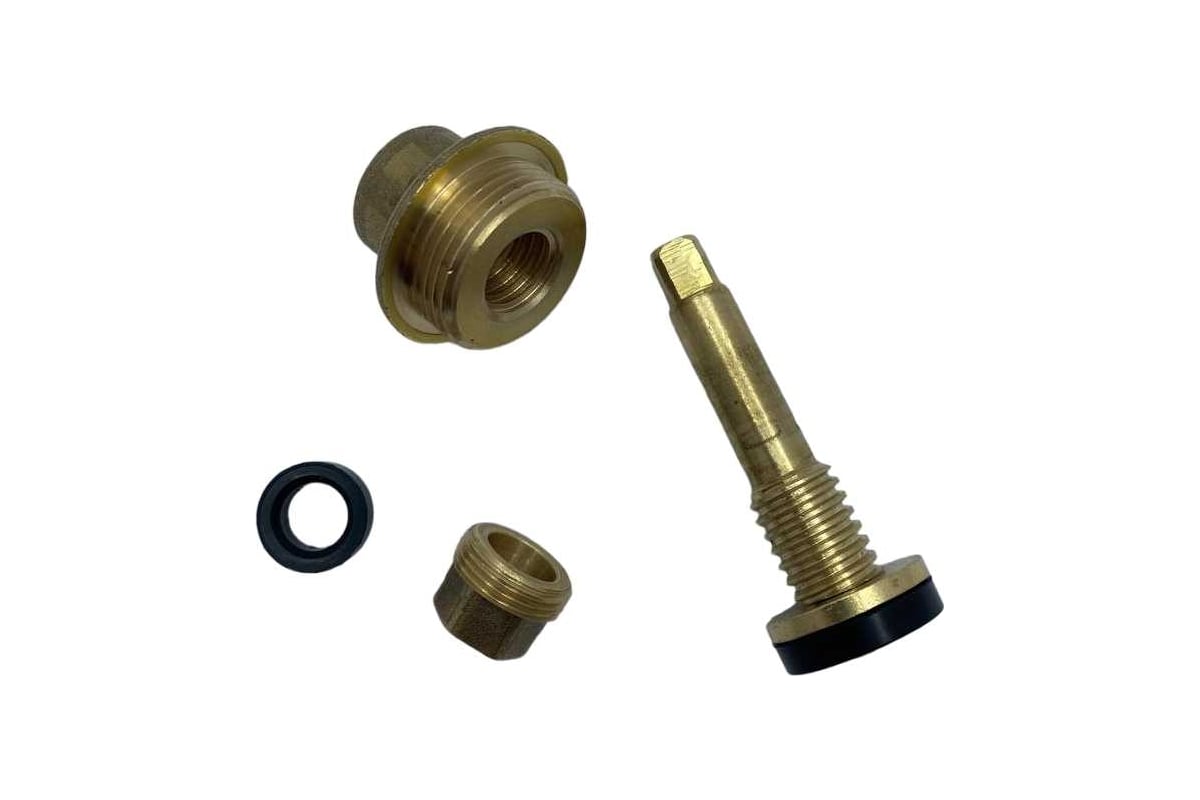

Вентильная головка (букса) клапан без корпуса 15б3р состоит из крышки, шпинделя и золотника. Перекрытие потока среды осуществляется золотником, выполненным в форме диска и расположенным в горизонтальной плоскости. Вращение золотника изменяет его положение: опускает либо поднимает его. В закрытом положении золотник плотно прижимается к седлу корпуса вентиля, не допуская проход среды. Для обеспечения герметичности на золотнике предусмотрено резиновое кольцо в качестве уплотнительной поверхности. К преимуществам клапана 15б3р перед задвижками можно отнести малый ход затвора для полного открытия или закрытия, при этом сам золотник меньше подвержен износу ввиду незначительного трения о седло. Применяемость вентилей 15б3р ограничена коммунальным и строительным сектором, так как они пригодны только для неагрессивных сред.

Клапан запорный 15б3р устанавливается в системах с давлением не выше 1,0 МПа (16 кгс/см²) для воды, температурой не выше 50^оС. Вентиль латунный 15б3р часто используется в системах пожарной безопасности, поэтому его иногда называют пожарным вентилем 15б3р. Крышка, шпиндель и золотник для крана 15б3р изготавливаются из латуни. Герметичность относительно внешней среды обеспечивается сальниковым уплотнением. Подтяжка сальника осуществляется гайкой. Клапан муфтовый 15б3р получил широкое применение благодаря простой и надежной конструкции, простоте монтажа и эксплуатации.
